【實用技巧】超實用SolidWorks工程圖軸測圖剖切技巧

2017-03-15 by:CAE仿真在線來源:互聯網

我們來分享兩種在SolidWorks工程圖軸測圖剖切技巧,如果我們要在工程圖內實現圖一的剖切而又同時存在圖二未剖切前的軸測圖。有兩種方法,如上圖所示。

方法一:利用零件模型配置

步驟:

1、在零件模型新建一個切除后的配置:

2、在生成的工程圖“視圖調色板”內選擇“等軸測”和“當前”:

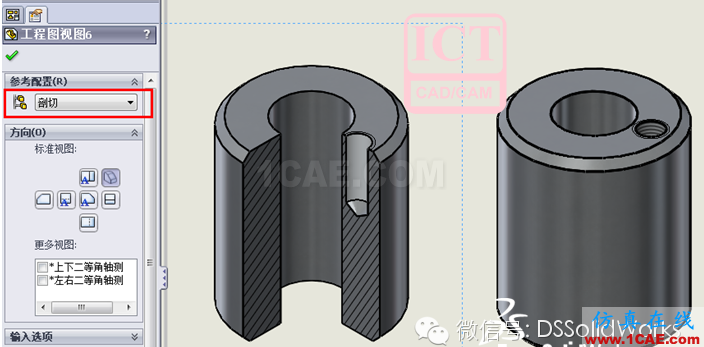

3、在圖紙內點選軸測視圖,在屬性工具欄的“參考配置”內切換為“剖切”如再手動添加剖面線:

方法二:直接在工程圖紙上剖切

步驟:

1、在相應視圖上進行剖切生成剖面A:

2、利用剖面A生成軸測剖面圖:

選擇剖面A 利用前導視工具欄里面的3D工程視圖旋轉剖面A,我們也可以也可以用里面的視圖定向定位剖面A :

3、確定!我們就可以吧剖面A轉換為軸測剖面圖了如圖
