搜索SolidWorks 2016 新功能詳解（上）
2017-03-14 by:CAE仿真在線 來源:互聯網
SolidWorks2016新功能在2015年9月發布,今年新功能主題“智慧設計論”SolidWorks在2016版本在各方面功能又進行了一次新的升級,本次我們將通過設計、驗證、協同、實物四個方面進行新功能介紹。
新功能-設計
2016版本SolidWorks設計方面在:用戶界面、草圖、零件建模、裝配體做了功能的升級。
-
用戶界面:
※新外觀、新感覺
※選擇導覽列
※參考關系可視化
※父子特征
-
鎖定命令管理器在誤操作時不會移動工具條
-
重新設計的三重軸
-
使用D鍵“確認”按鈕隨動
My SolidWorks搜索功能增強
草圖
-

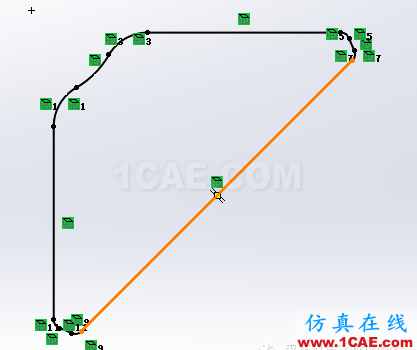

動態突出顯示中點
※草圖中的線、弧、模型邊線
-
Instant 2D
偏移
※方向可編輯
-
拖動時拆離線段來取消合并草圖端點
-
線段等長
可編輯節點數量
-
實體轉換

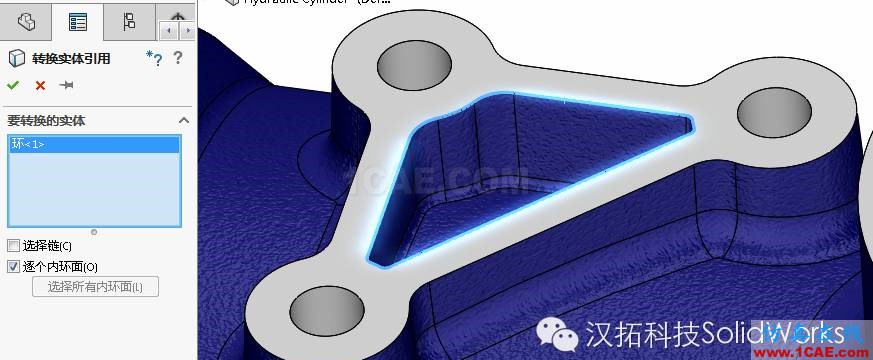

※識別、轉換內部環
-
零件
※螺紋
-
專門的命令一步完成

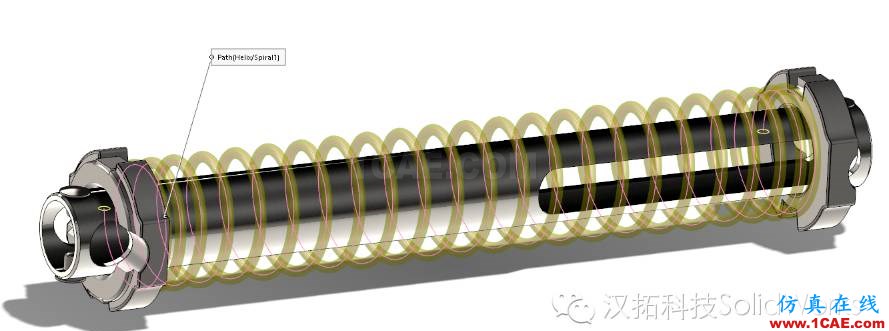

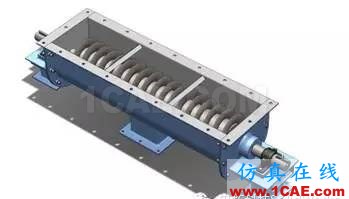

※掃描
-
圓截面、雙方向
參考曲線不再被父特征吸收
※線性陣列功能增強
-
方向可用平面、曲面、圓錐面、圓形邊線、基準面作為方向1和2
-
之前版本中,只能使用邊線、草圖、軸、線性尺寸
※變量陣列功能增強
-
可導入、導出Microsoft Excel
-
支持零值和負值
-

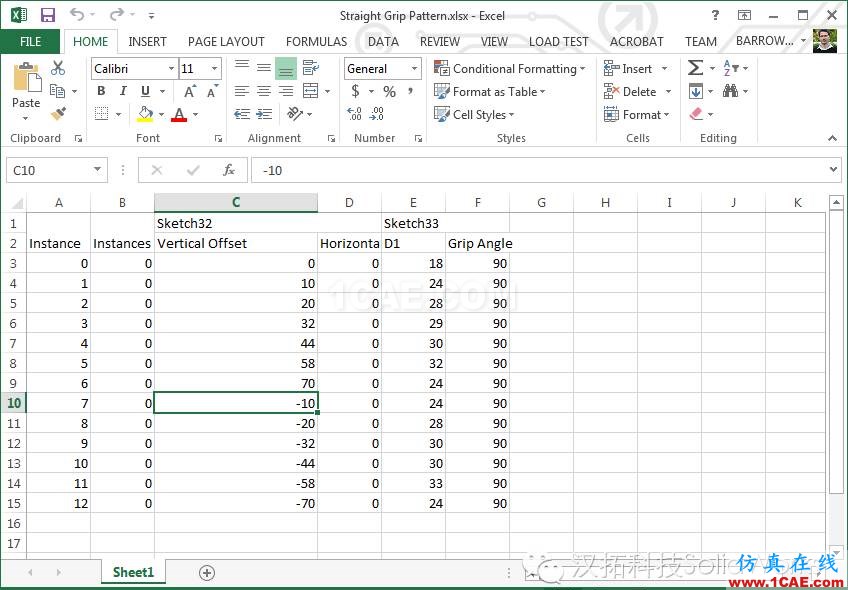

輸入Excel
注:在Demo中,將表格改成中文即可成功輸入Excel
消費品設計
※樣條曲線
-
支持更復雜曲面創建

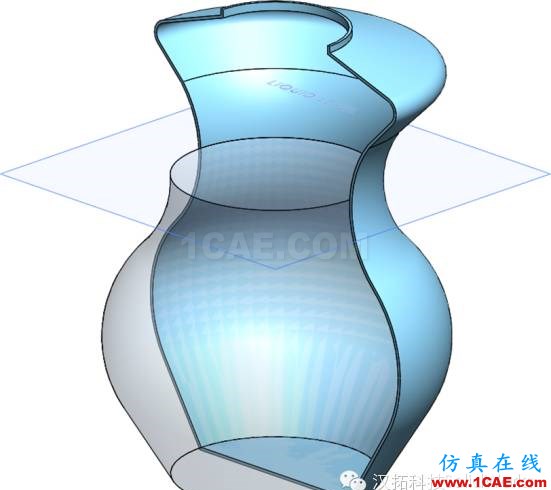

※曲面裁剪和相交功能增強
-
直接創建內部區域
-
將曲面轉換為實體

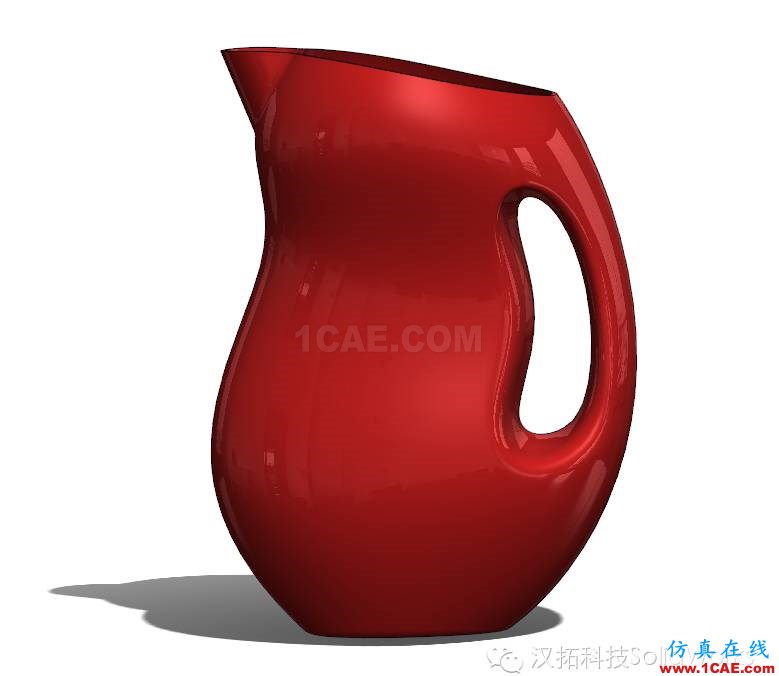

※邊圓角曲線連續
-
之前只能用于面圓角
-
用于更復雜造型
貝塞爾(Bezier)曲線只是B樣條的一個特例而B樣條又是非有理樣條曲線(NURBS)的一個特例它們的關系可以圖示為:
裝配體1、
※快速激活 配合工具條
-
圖形區域
-

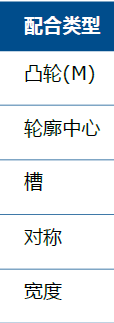

對稱、寬度、輪廓中心
※新功能
-

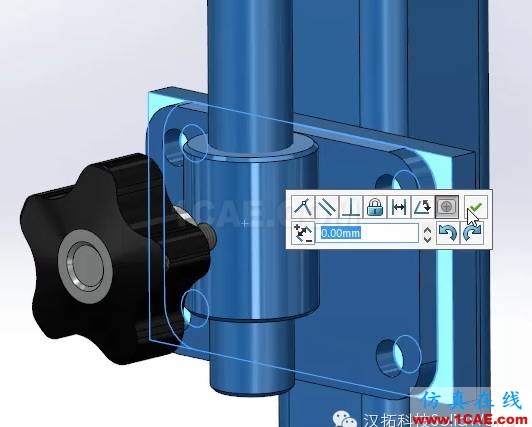

臨時固定零件
※全局替換配合參考
-
修復配合錯誤
※選擇功能增強
-
配合時部件可透明
-
相同部件
※復制多個零件并保留配合關系
※插入零件時可選擇配置
※部件預覽窗口
※虛擬子裝配體
-
可選擇使所有子部件為虛擬
※在特征管理器中重命名零件
保存時提示相關更新
※直接打開子裝配體
※清除所有的未使用的零件或者特征
※移除所有的外觀
※新功能
-
收藏夾

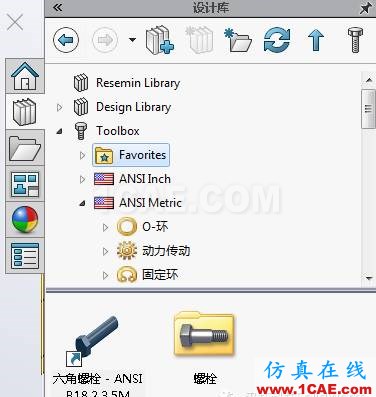

※編輯多個標準件增強
-
Instant 3D

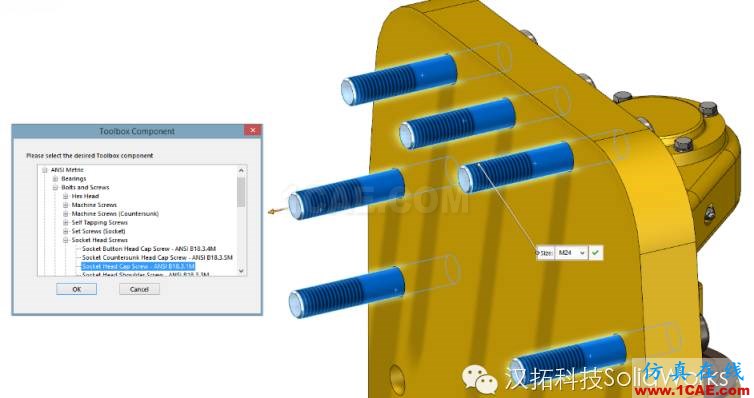

※更改標準件增強
