搜索SolidWorks PDM與設計軟件的集成
2017-02-01 by:CAE仿真在線 來源:互聯網
SOLIDWORKS PDM能夠和各種主流的三維軟件和文檔進行無縫集成,大大消除信息孤島,增進部門間的交流合作,實現企業級的產品數據和資源共享,提高工作效率。
DS SOLIDWORKS集成最好的是SOLIDWORKS設計工具,除了廠商能夠保證每年版本同步升級及發行、避免集成接口滯后外,在集成方式、性能上也都遠遠優于其他系統,這主要包含在以下幾個方面。
一、支持跨組織,跨部門,跨專業的協同設計
在設計過程中通過嵌入到SOLIDWORKS中的設計面板實現實時在線的協同設計模式,在該工作面板中可以完成基礎的設計管理操作,如檢入檢出,設計回溯,搜索及共享,設計任務轉換,引用位置查詢等。工程師在設計工具內不但可以完成日常設計工作,還可以進行數據管理,真正實現設計管理一體化的工作模式。
圖1 在SOLIDWORKS環境下的PDM工作面板
另外,在工作面板上我們可以通過系統預定義,了解不同模型的實時狀態,如是否正在修改,誰在修改,是否該模型已經修改目前卻沒有更新等。在多人并行的設計過程中,能夠實時了解設計變化,進行設計調整。

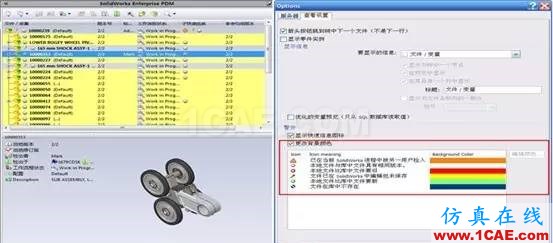

圖2 模型實時狀態監控
在設計過程中,在對方修改模型時,可以在工作面板上隨時跟蹤到修改人,并根據需要發起短信或可視化溝通。

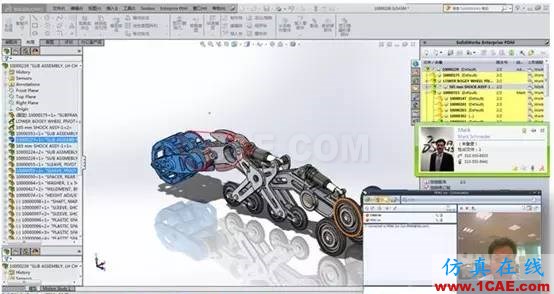

圖3 設計過程中可視化協同
在設計過程中的數據搜索及借用方式上,SOLIDWORKS能充分發揮其基于桌面應用的技術,搜索結果直接通過拖拽即可實現借用,同時可以實現關聯面快速配合,提升設計效率。例如某企業在SOLIDWORKS管路設計應用中,工程師反饋表示,通過SOLIDWORKS PDM進行搜索和模型借用的效率比原有PDM系統提升90%以上,大大提升了設計效率。

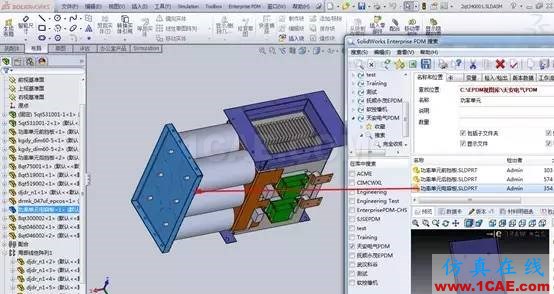

圖4 通過拖拽實現模型借用及自動配合
另外SOLIDWORKS不僅支持三維CAD系統協同設計,也可以在基于SOP規則下擴展到仿真分析、技術文檔制作、電氣及電子設計等跨專業、跨學科的設計協同領域。
二、設計過程數據管理
在設計過程數據管理上,SOLIDWORKS的冷存儲技術,支持設計過程版本的受控管理,并可以根據客戶需求只顯示重要版本,將大部分過程版本進行壓縮處理,節省磁盤空間并提升系統效率。

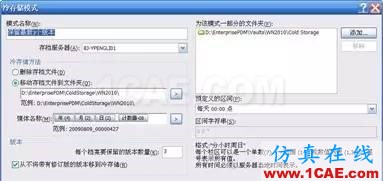

圖5 冷存儲設置
在過程數據管理上,管理整個模型數據的過程版本記錄,關聯關系及BOM版本,有效記錄整個設計基線并隨時可以進行設計回溯。不僅包含模型過程版本,還包含模型分析數據,不僅包含設計人員的過程記錄,還包含協同過程中分析人員、評審人員的過程記錄,真正做到設計過程的數據管理。
圖6 設計過程數據管理
三、完整的工程BOM提取
通過SOLIDWORKS PDM管理SOLIDWORKS數據,不但可以在檢入檢出過程中進行PDM與設計工具的雙向互動,還可以提取SOLIDWORKS中的完整工程BOM信息,包括前面提到的,虛擬件、多配置、管路件、焊接清單等信息。該工程BOM信息還可以進行版本管理及輸出。

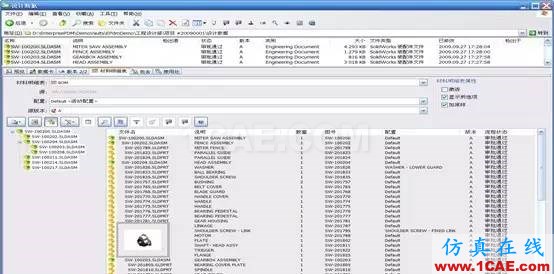

圖7 實時提取完整的工程BOM信息
四、設計庫管理
針對SOLIDWORKS設計庫管理,通過簡單配置,就可以進行設計庫的繼承并在平臺上進行統一管理及共享。如下圖:

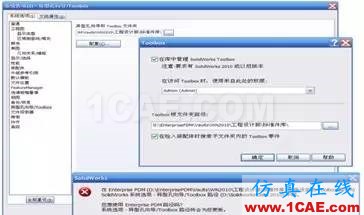

圖8 ToolBox庫設置

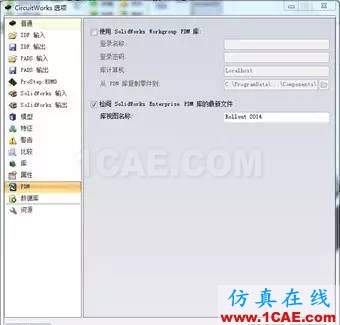

圖9 CircuitWorks庫設置

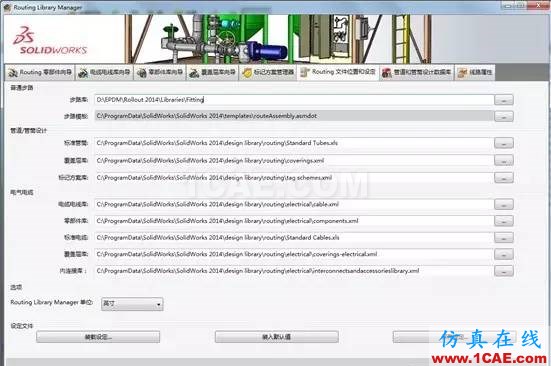

圖10 Routing庫設置
圖11 仿真分析庫應用
五、設計效率提升
SOLIDWORKS中包含許多效率提升的應用,通過與SOLIDWORKS PDM的集成,能夠繼承SOLIDWORKS在效率提升上的應用,甚至與工作流程進行集中。
如SOLIDWORKS插件中的鍵盤及鼠標筆試,SOLIDWORKS宏任務中的文件轉換,打印及工程圖檢查,SOLIDWORKS的文件打包功能等。

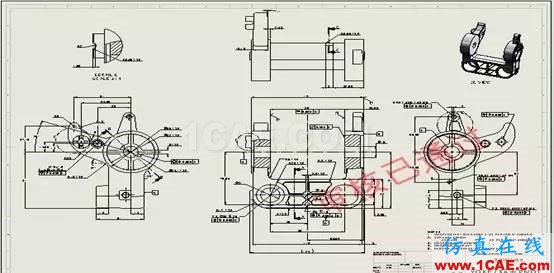

圖12 通過流程自動生成水印
六、與SOLIDWORKS Electrical的集成
機電一體化的解決方案,通過與Electrical的集成來實現。
關鍵思路:
1、電氣設計作為產品項目文件夾子目錄進行管理;
2、按照項目進行的過程版本及修訂版本控制;
3、最終與結構模型行程完整的三維裝配。
圖13 與SOLIDWORKS Electrical的集成
七、與PCB數據的集成
對于PCB數據,將這部分數據匯總到最終的BOM上去非常重要,我們的解決方案提供了在前端合并三維模型的解決辦法。
做法如下:
1、通過SOLIDWORKS CircuitWorks模塊將PCB板圖轉換成三維裝配模型。
2、與結構與電氣形成完整的三維裝配。

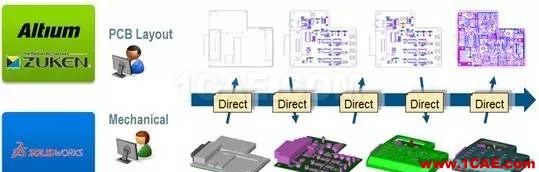

圖14 解決方案模擬圖
除了深度集成上述工具外,SOLIDWORKS PDM也同步支持SOLIDWORKS三維數字化解決方案的其他系統,如Simulation,Composer,Draft Sight。通過SOLIDWORKS三維數字化解決方案,降低客戶在接口開發上的難度及風險,提升應用效率。

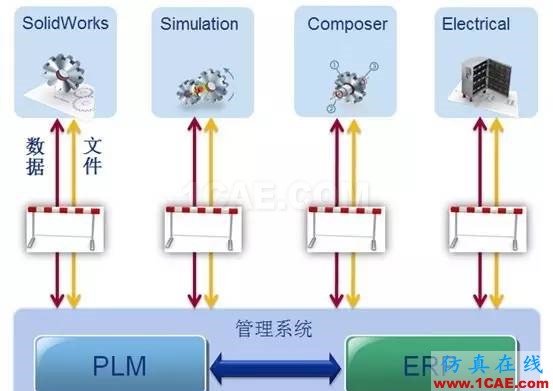

圖15 支持SOLIDWORKS三維數字化解決方案的其他系統
在前端產品設計過程中,管理模板、配置、設計庫、參考引用、智能零部件、快速瀏覽等內容。實現企業基于平臺的產品設計流程及方法,構建基于SOLIDWORKS的跨專業、跨組織、跨地域的產品模塊化設計方法,讓PDM發揮其應有價值。

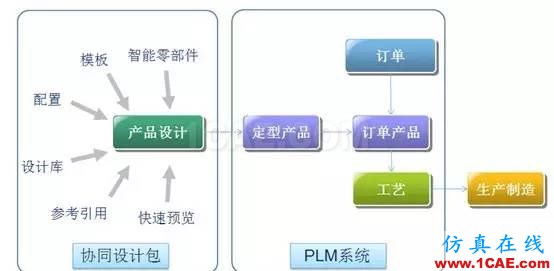

圖16 跨界產品模塊化設計方法
八、提供未來在線零部件庫的擴展接口
DS SOLIDWORKS產品生命周期管理方案可以通過集成Composer軟件,很好地將企業產生的動畫和文檔發布到互聯網,擴展3D數據的應用面。

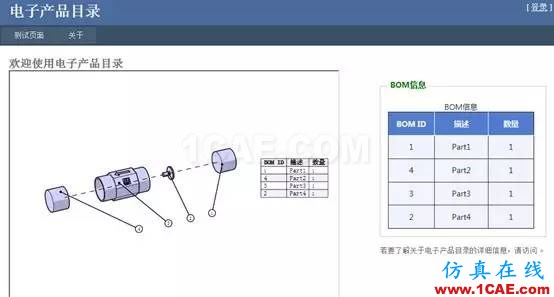

圖17 Composer支撐未來的在線電子零部件庫
基于DS SOLIDWORKS的產品生命周期管理解決方案,可以幫助企業將3D數據發布到互聯網供客戶使用。在線的電子零部件管理,還能夠很好地幫助企業做好售后服務和客戶交流,并建立自己的優勢。

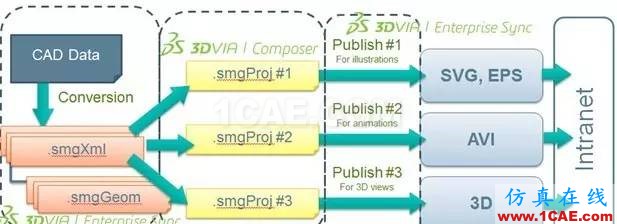

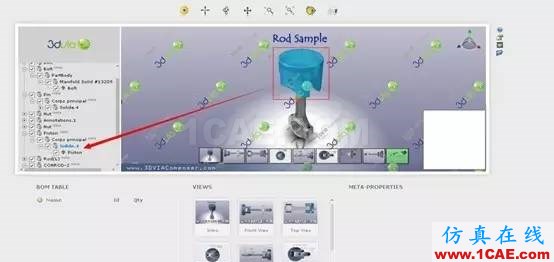

圖18 將3D數據發布到互聯網
圖19 客戶使用數據
