『實用技巧』SolidWorks-零件裝配體-模型的尺寸怎樣鏈接到工程圖

2017-02-02  by:CAE仿真在線  來源:互聯網


本文就向大家介紹如何在工程圖里面鏈接模型的參數尺寸,文章中用到的例子是一個鈑金件,我們需要把鈑金的厚度鏈接到工程圖中。

1、首先定義一個屬性,名稱為“厚度”;然后在數據框里面鏈接到“鈑金的厚度”。

『實用技巧』SolidWorks-零件裝配體-模型的尺寸怎樣鏈接到工程圖solidworks simulation分析案例圖片1

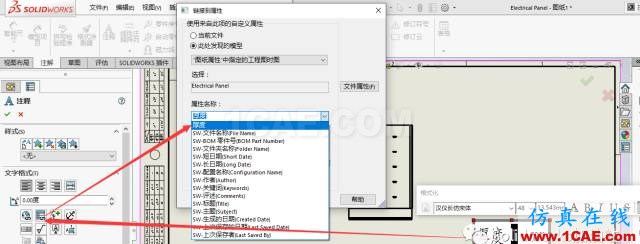

2、接下來我們在工程圖中把模型放進去生成視圖; 然后在必要的位置,如技術要求等注釋文本,把我們剛才創建的厚度屬性鏈接即可,詳細操作,見下圖。

『實用技巧』SolidWorks-零件裝配體-模型的尺寸怎樣鏈接到工程圖solidworks simulation分析案例圖片2
