『實用技巧』SolidWorks-零件裝配體-繪制草圖時自動創建尺寸

2017-02-02  by:CAE仿真在線  來源:互聯網


本文將向大家介紹如何在繪制草圖,自動創建和添加尺寸。

1、首先我們需要啟動如下圖所示的系統選項“生成實體時啟用熒屏上數字輸入”。

『實用技巧』SolidWorks-零件裝配體-繪制草圖時自動創建尺寸solidworks simulation分析圖片1

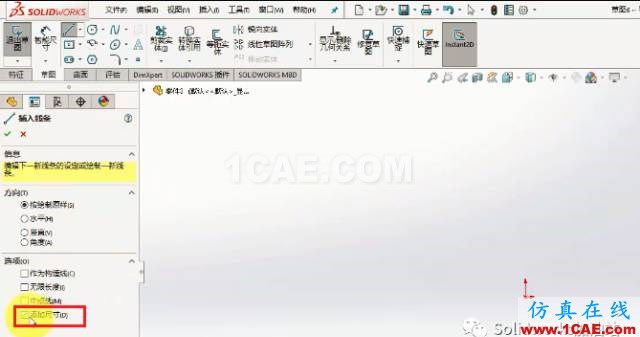

2、第二個要做的操作就是在啟用草繪命令后,在草繪命令的屬性對話框里邊,勾選“添加尺寸”選項。

『實用技巧』SolidWorks-零件裝配體-繪制草圖時自動創建尺寸solidworks simulation分析圖片2

3、完成上面兩個步驟后,我們就可以在繪制草圖時讓軟件幫助我們自動創建草圖尺寸。


開放分享：優質有限元技術文章,助你自學成才
