SOLIDWORKS Toolbox 中新增規格

2016-12-18 by:CAE仿真在線來源:互聯網

SOLIDWORKS Professional模組中 Toolbox 包括一個與 SOLIDWORKS完全整合的標準零件庫。選擇需要插入的零件的標準和類型,然后拖曳零部件至組合件中。可以自定義Toolbox 零件庫,以包含您公司的標準,或包含您頻繁參考的零件。

Toolbox 資料庫包含所支持標準的主要零件檔案的資料夾,以及零部件尺寸和屬性。當您在SOLIDWORKS 中使用新的零部件大小時,可根據喜好設定,Toolbox 會更新主要零件檔案以及零部件信息,或會為該大小尺寸產生一個零件檔案。

Toolbox 支持國際標準,其中包括: ANSI、AS、GB、BSI、CISC、DIN、GB、ISO、IS、JIS 及KS。 Toolbox 包括下面的標準件:

軸承螺栓
凸輪齒輪
工模襯套螺帽
PEM® 插入銷
扣環螺釘
鏈輪結構形狀,包括鋁和鋼
正時皮帶輪Unistrut®
墊圈

新增自定義 Toolbox規格方式:

在 SOLIDWORKS 中,選擇工具 > 選項 > 異形孔向?qū)?Toolbox > 組態
從Windows 中按一下開始 > 所有程式 > SOLIDWORKS 2014 > SOLIDWORKS 工具 > Toolbox 設定

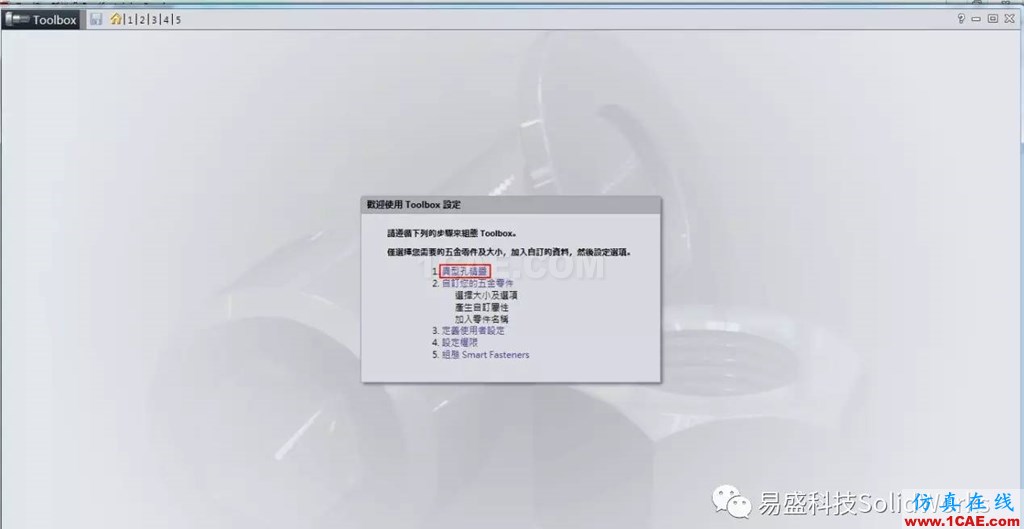

Toolbox選擇點擊>1.異形孔向?qū)?請參考圖片一)

SOLIDWORKS Toolbox 中新增規格solidworks simulation分析圖片2

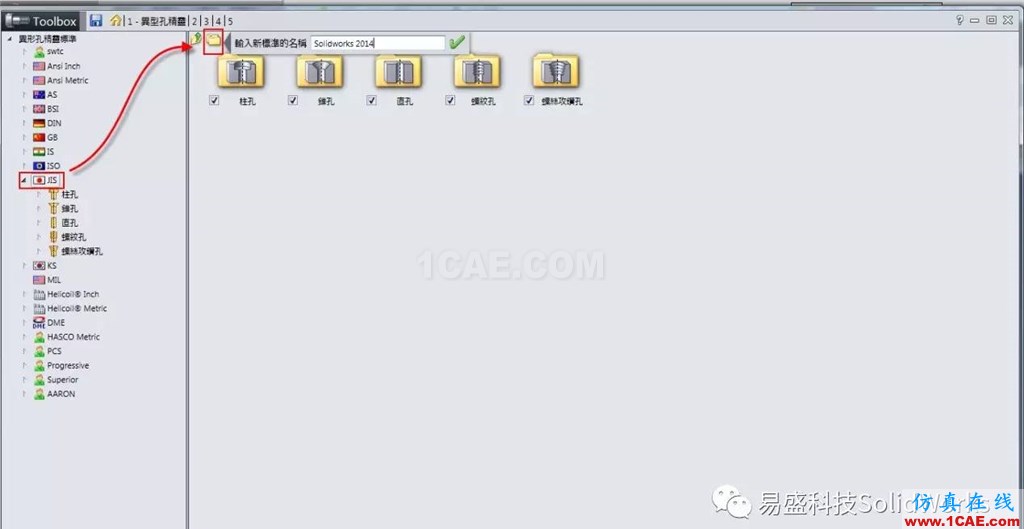

選擇預新增的標準 > 復制標準,并定義名稱 (請參考圖片二)

SOLIDWORKS Toolbox 中新增規格solidworks simulation應用技術圖片3

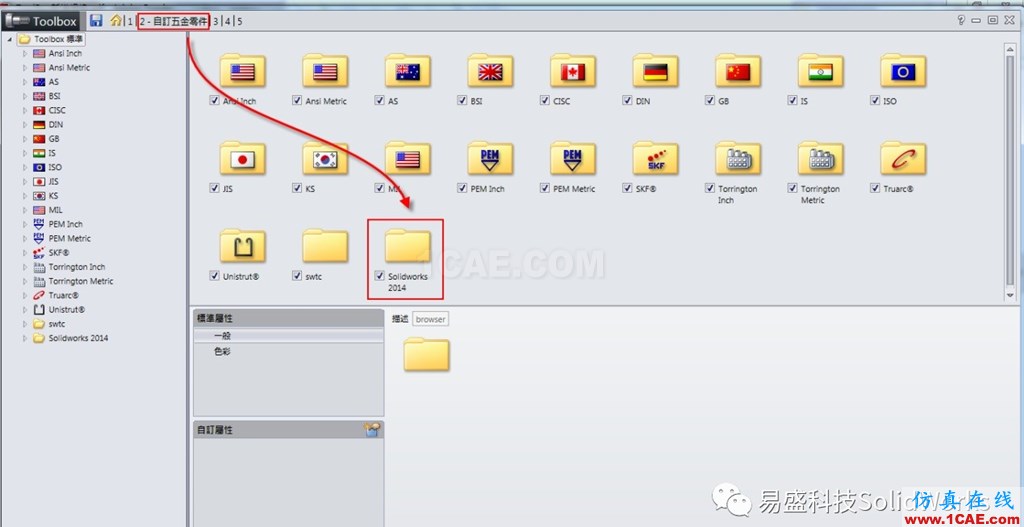

上方功能表 > 2.自定義五金零件 > 選擇剛新建的標準 (請參考圖片三)

SOLIDWORKS Toolbox 中新增規格solidworks simulation應用技術圖片4

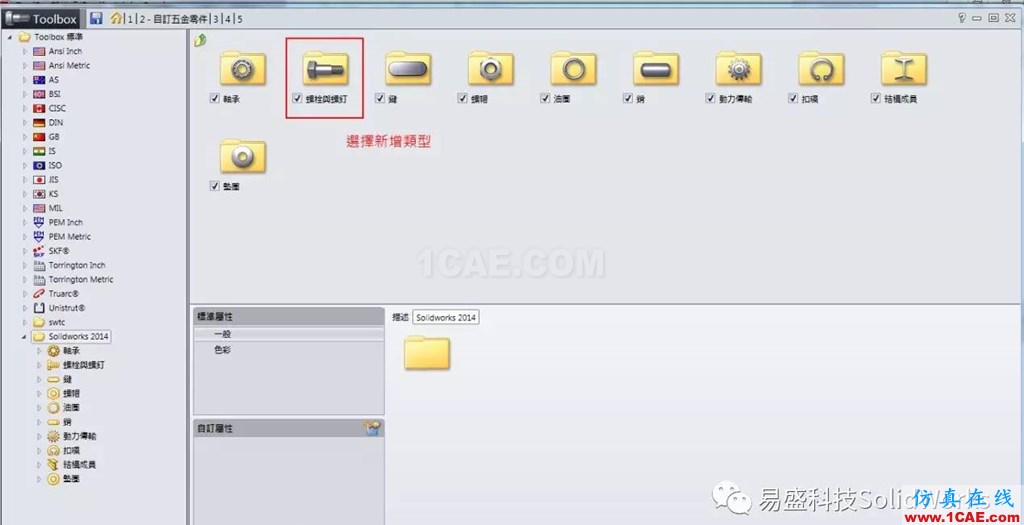

選擇要新增的類型 (請參考圖片四)

SOLIDWORKS Toolbox 中新增規格solidworks simulation應用技術圖片5

選擇要新增的樣式 (請參考圖片五)

SOLIDWORKS Toolbox 中新增規格solidworks simulation培訓教程圖片6

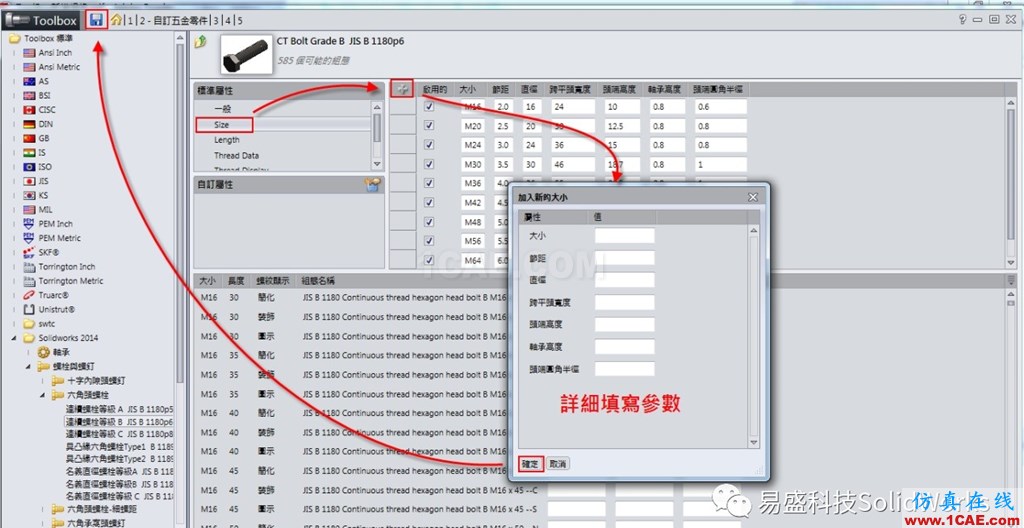

點擊Size > 新增 >詳細輸入?yún)?shù) > 確認 > 儲存完成Toolbox新增規格

SOLIDWORKS Toolbox 中新增規格solidworks simulation培訓教程圖片7

您是否遇到SOLIDWORKS 升級后,開放有Toolbox舊檔案,Toolbox零件尺寸會跑掉太大,太小,描述遺失的問題? 當系統預設會去讀取新版Toolbox資料庫時,請修改系統選項設定:

至系統選項 > 異形孔向?qū)?Toolbox > 取消勾選 "使此資料夾成為T(mén)oolbox零部件的預設搜索位置"即可。
