SolidWorks工程圖技術要求添加到庫

2016-12-18  by:CAE仿真在線  來源:互聯網

一張完整的工程圖通常都會有技術要求,技術要求是用一些規定的符號、數字以及文字注解等表示出零件制造后在技術指標上所應達到的要求。主要包括:形狀和位置公差、零件的表面處理、熱處理、檢驗要求等。

對于企業而言,其行業的技術要求一般都形成了規范,所以其所用的技術要求一般都是固定的。這樣,我們就可以將這些常用的技術要求寫好,保存到庫中直接調用,而不需要重復地再在每一張工程圖上都填寫了。

步驟如下:

1、建立一個技術要求文件夾

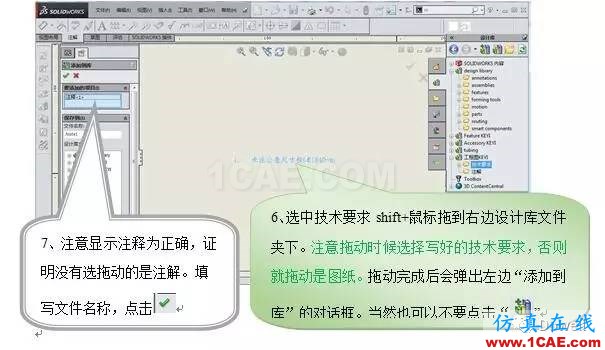

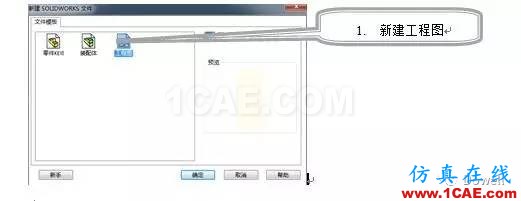

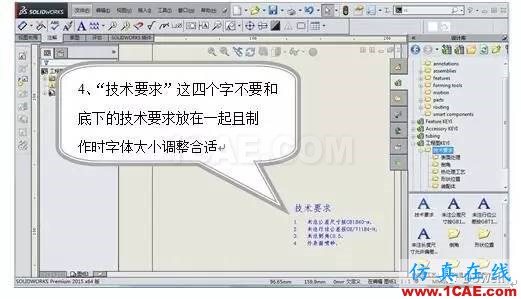

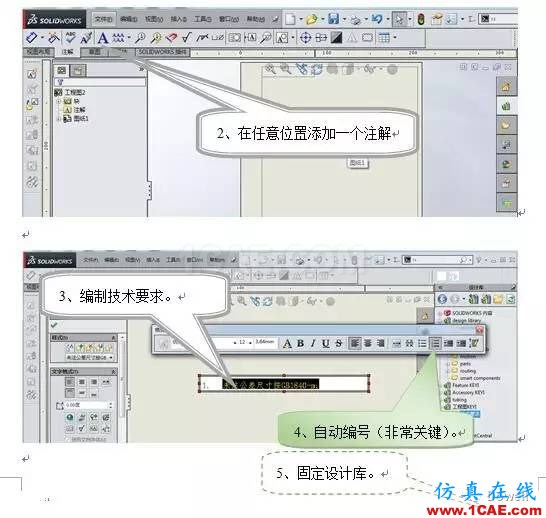

2、開始制作技術要求

至此一個技術要求既已添加到庫,注意一定要添加自動編號,這樣插入使用的時候才能自動編號。

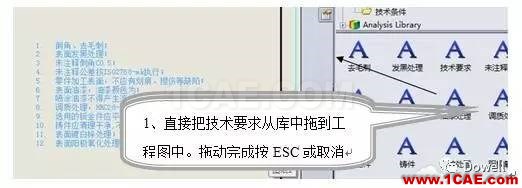

3、調用技術要求

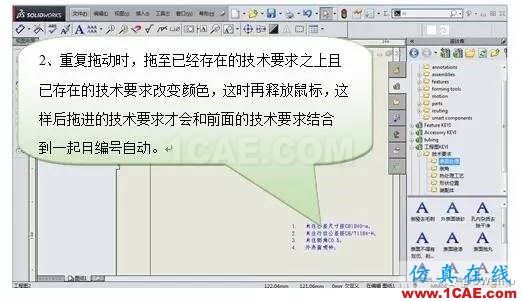

注意:能拖進且自動編號還有個條件如下
