solidworks如何使用孔特征？

2016-12-03  by:CAE仿真在線  來源:互聯網

Solidworks的孔主要分為直孔和標準孔兩種工具,還為組裝的狀態設置了孔系列的功能。

一、直孔

以下圖為例。

方法:

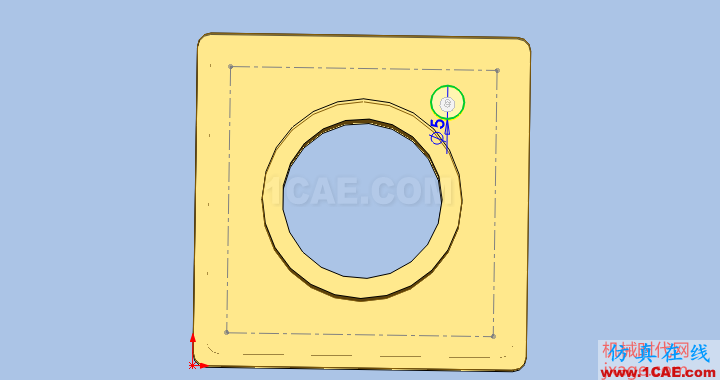

1.事先繪制圓孔中心所在的參照線。

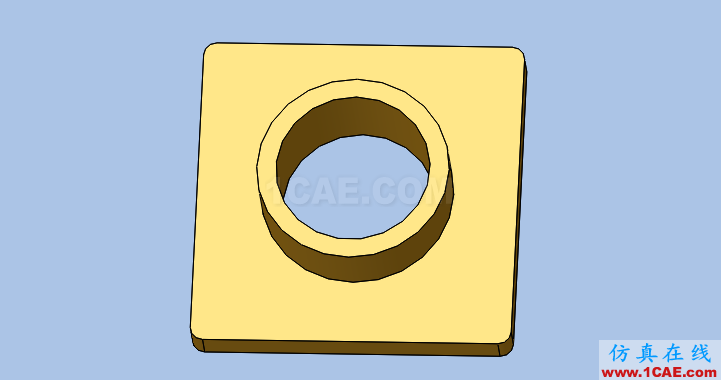

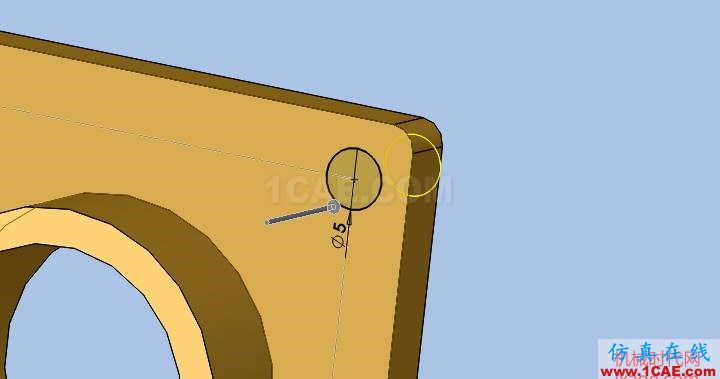

2.點擊【簡單孔】,選擇零件的前表面

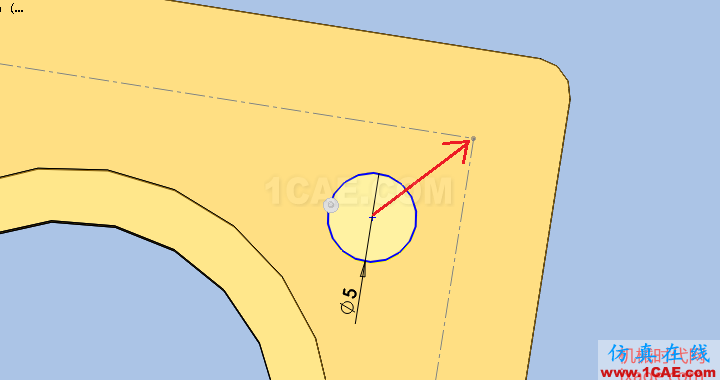

3.將孔拖到下圖所示的位置。

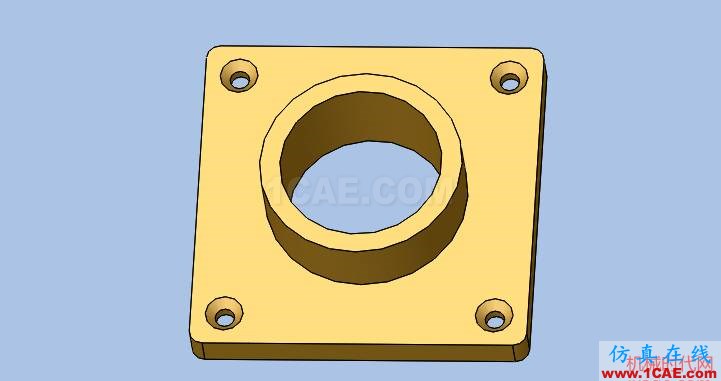

4.完成。

5.使用同樣的方法創建其他的孔。

二、異型孔

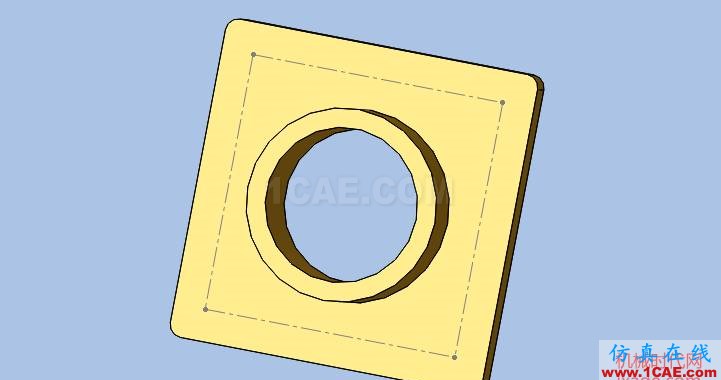

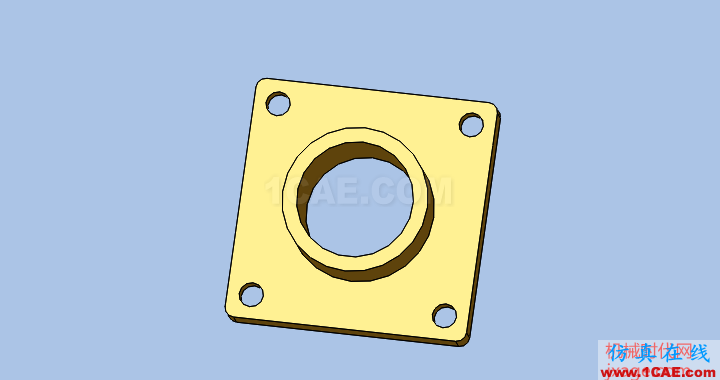

以下圖為例。

方法:

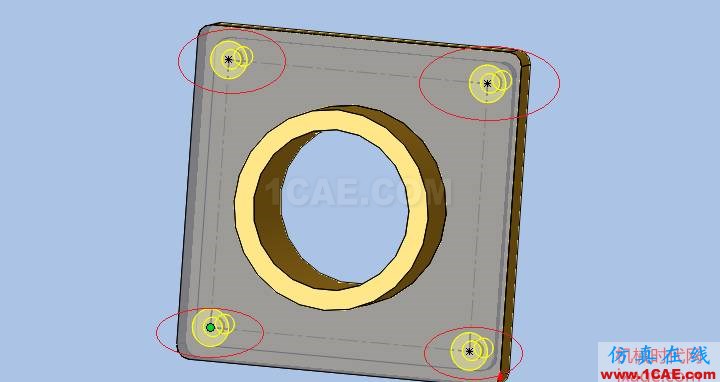

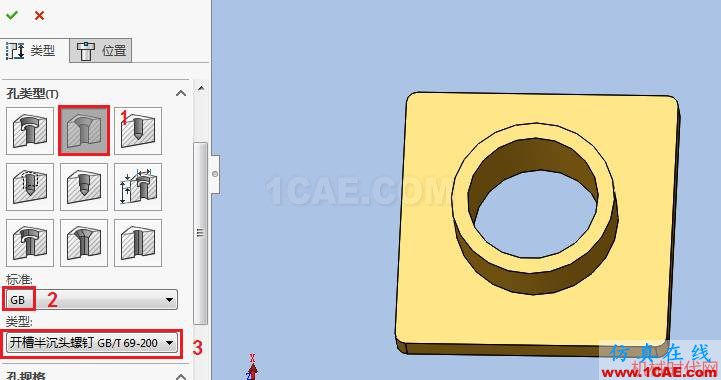

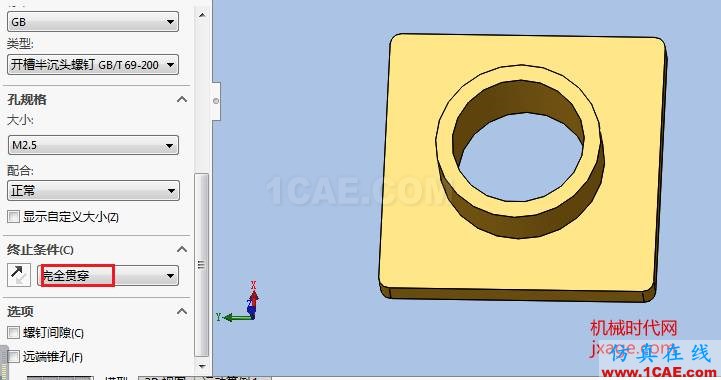

1.點擊【異形孔向?qū)А?按照下面進行設置好孔的類型和標準。

3.完成。
