搜索Solidworks如何使用虛擬零部件？
2016-12-03 by:CAE仿真在線 來源:互聯網
從sw2010版開始,只要?jiǎng)?chuàng)建“虛擬零部件”,那么該零件只保存在裝配體文件的內部,而不會單地存儲為一個零件或存儲在子裝配體中。虛擬零部件相比采用自下而上的設計方法,具有以下幾個優點:
1.可以直接在特征樹重新命名這些虛擬零部件,而不需要打開它們、另存?zhèn)浞荨?/strong>
2.只需一步操作,即可讓虛擬零部件的一個特征或零件獨立于其他特征或零件之外。
3.用于存儲裝配體的文件夾中,不會存放其他不相干的未用零件。
4.在默認情況下,在關聯裝配體中生成零部件時,軟件可將零部件作為虛擬零部件保存在裝配體文件中。
如何創建虛擬裝配體呢?主要有有以下幾種方法:
1.在插入零部件時通過勾選【使成為虛擬】

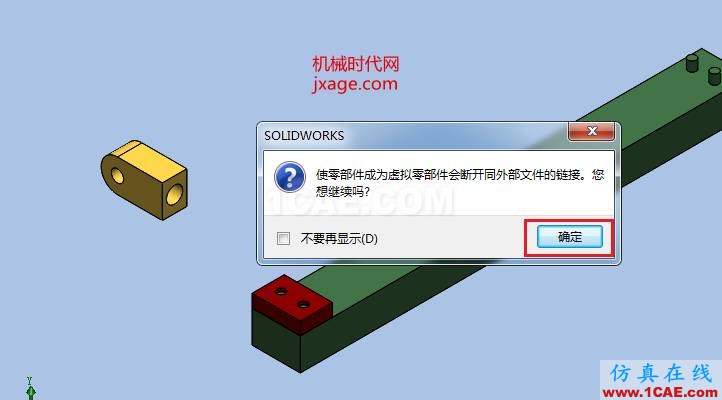

彈出如下的提示信息,點擊確定。

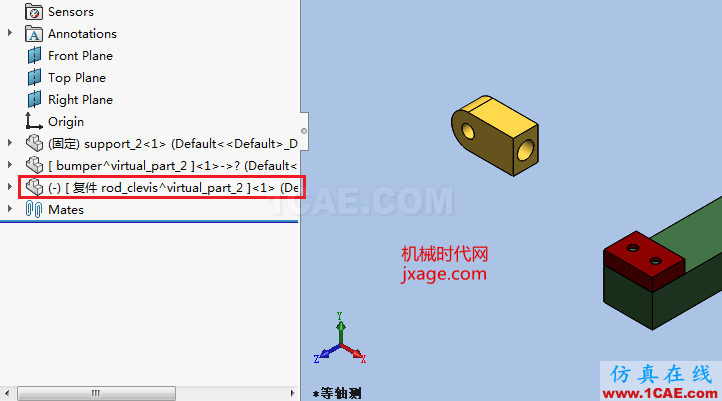

完成后會在特征樹形成此虛擬零部件的特征。
2.將已經裝配的零部件設置為虛擬零部件

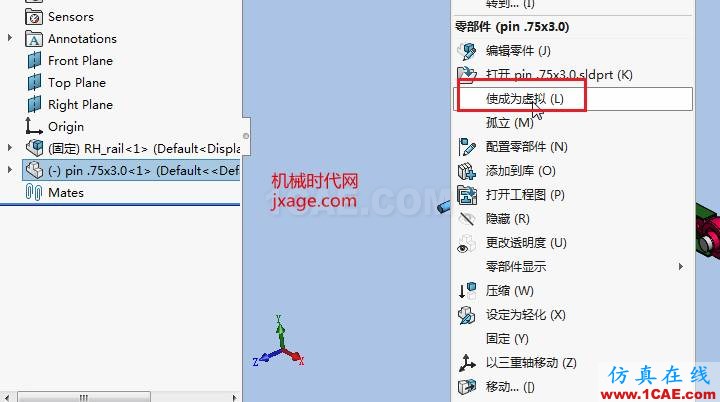

選擇零部件通過鼠標右擊選擇【使成為虛擬】,即可將零部件設置為虛擬零部件。

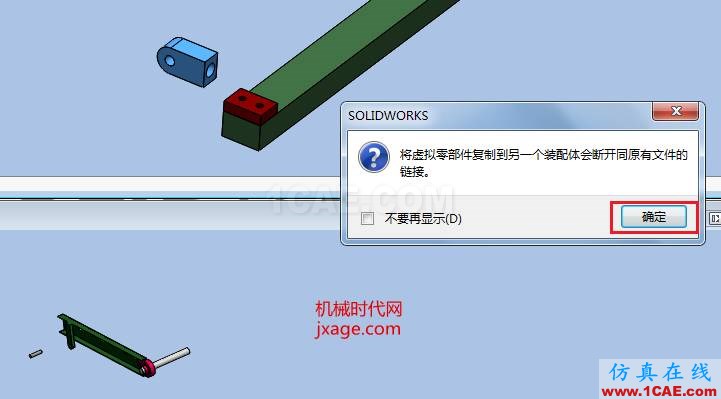

3.將一個虛擬零部件從一個裝配體復制到另一個裝配體

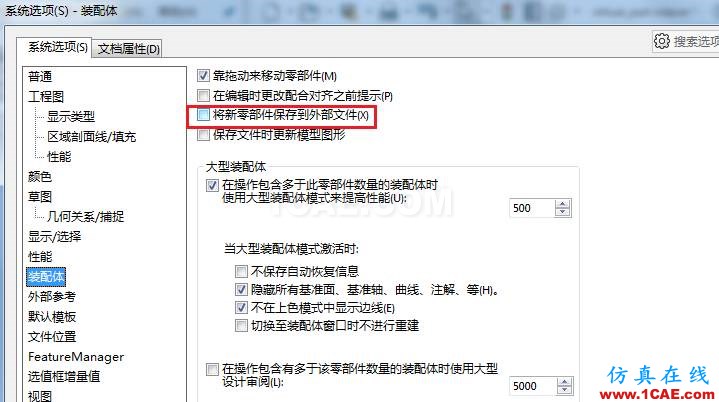

從2010版開始,在默認情況下,sw不會將位于裝配體文件中創建的零件特征存儲到外部去。我們可以設置下面的復選框,就可以回到舊版的默認情況。
說了那么多,虛擬零部件如何使用呢?主要適合一下兩種場合:
1.有一些零件還在設計測試階段,尚未確定時,先將其定義為虛擬零部件,待確定后,再將其轉存為正式零件。
2.如果將裝配體文件中的所有的零件都變?yōu)樘摂M零部件,那么只要復制該裝配體文件中的一個,就可以打開裝配體文件,而不需要再將裝配體文件包含的零件文件都復制齊了才能打開。換句話說,方便了文件的攜帶。
