solidworks如何創建12面體？

2016-12-03  by:CAE仿真在線  來源:互聯網

方法:
1.新建一個零件。

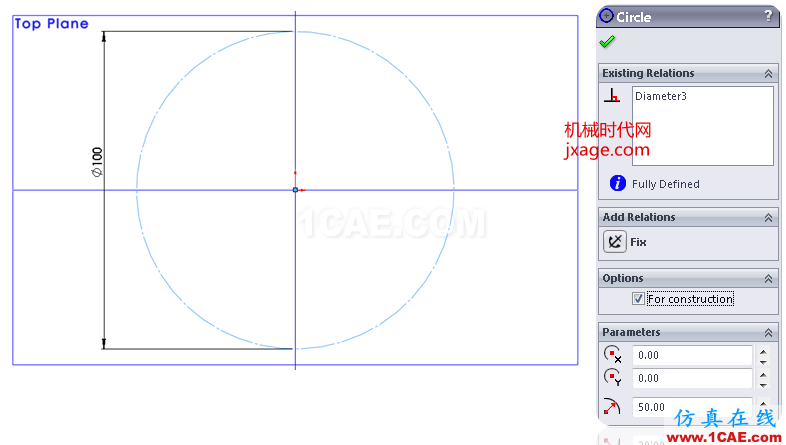

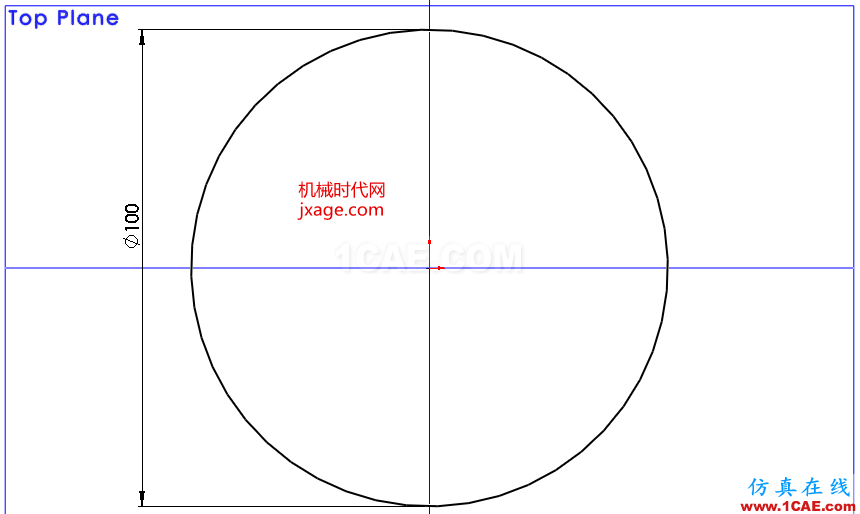

2.在TOP平面繪制如下的草圖。

將圓轉為構造線。

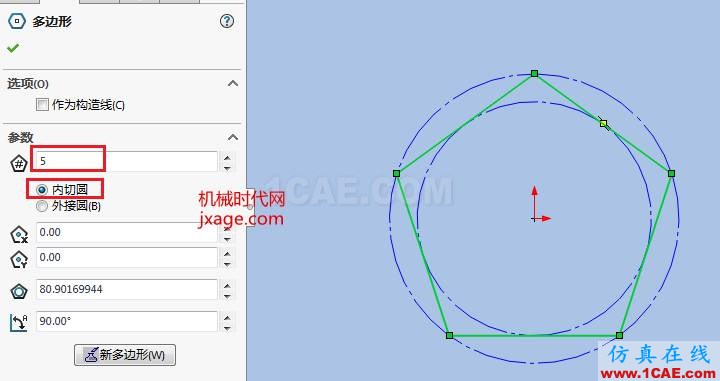

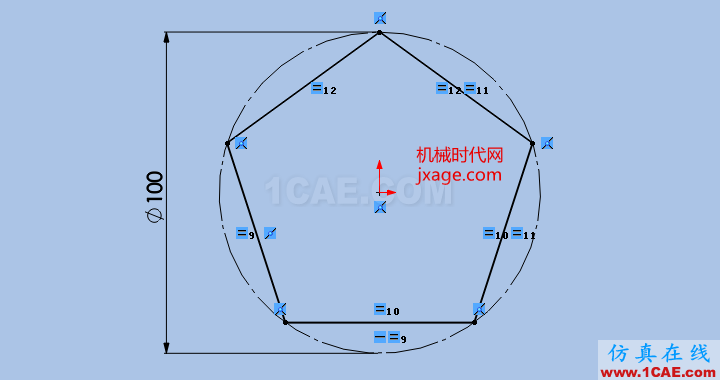

繪制如下的五邊形。

為了確保五邊形的頂點與構造圓重合,我們添加如下的幾何關系。

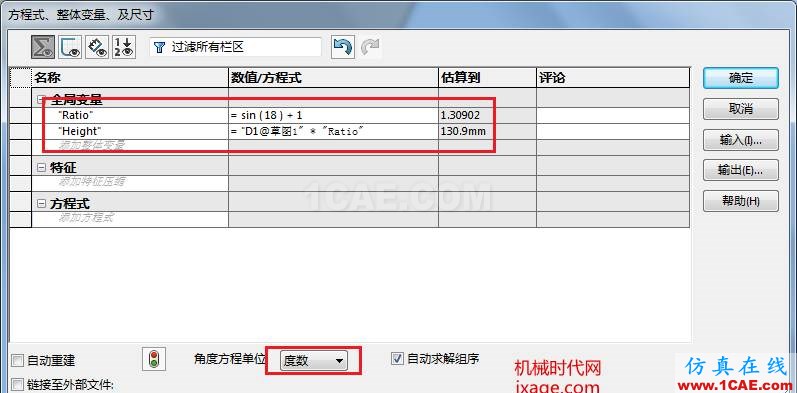

3.添加如下的兩個參數:Ratio和Height。

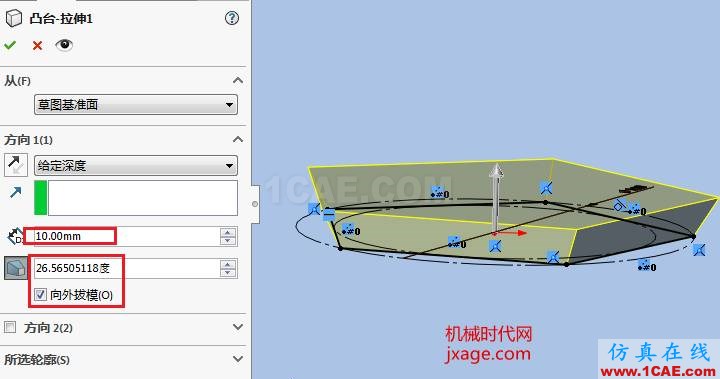

4.點擊【拉伸凸臺/基體】,拔模角度為26.56505118度,勾選向外拔模。

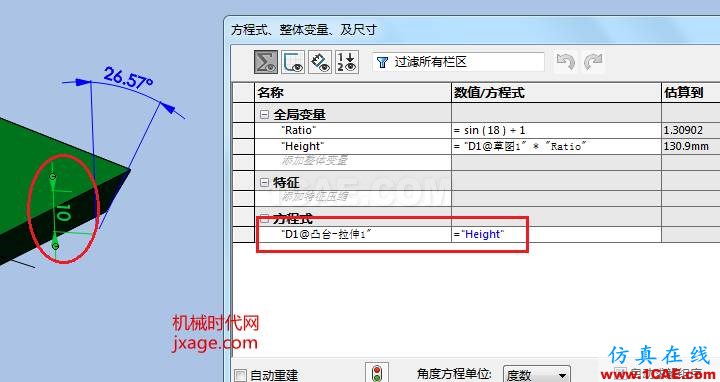

5.添加方程式,使得拉伸高度=Height。

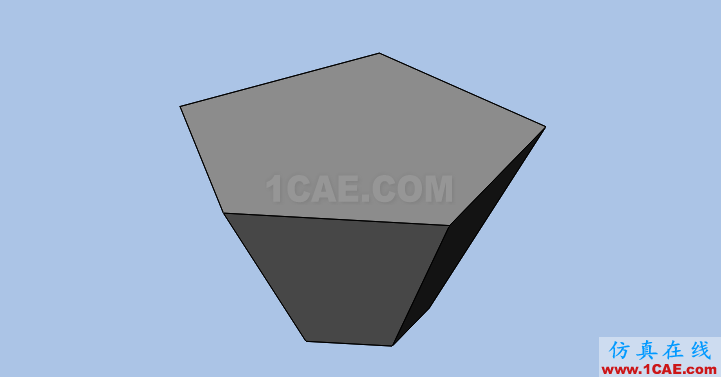

6.完成。

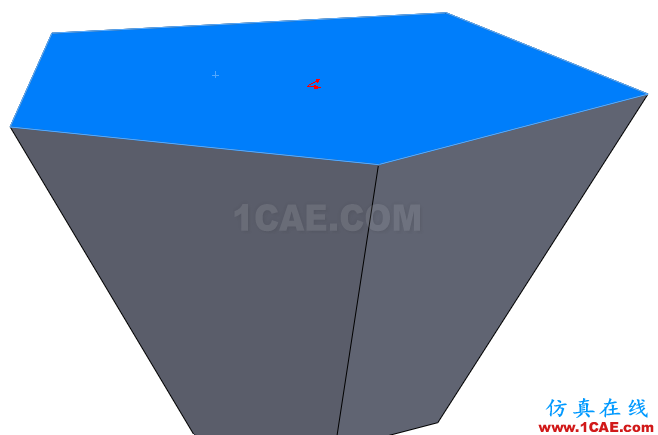

7.選擇下圖藍色的平面作為草繪平面并將顯示模式調整為線框模式。

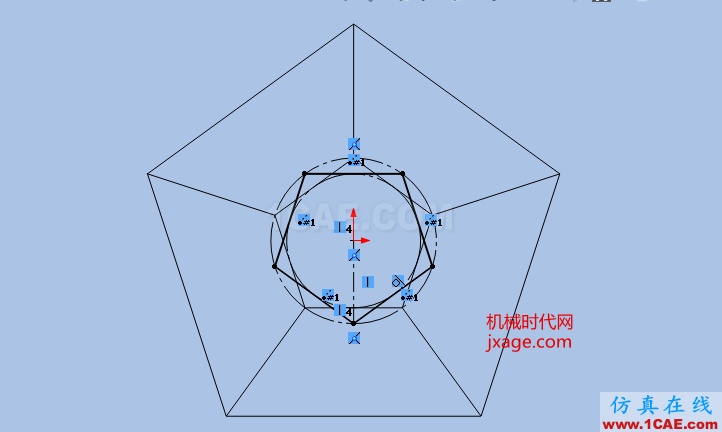

8.繪制如下的圓。

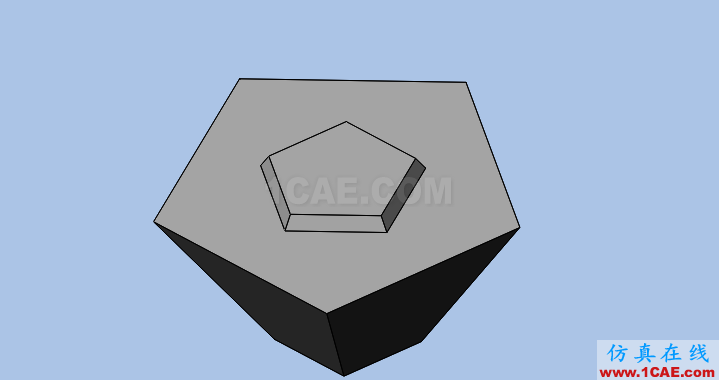

9.點擊【拉伸切除】,勾選反向切除,設置拔模角度為26.56505118度。

完成。

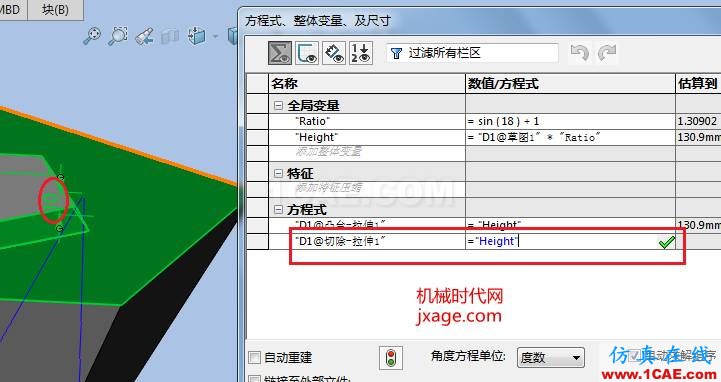

10.添加方程式。

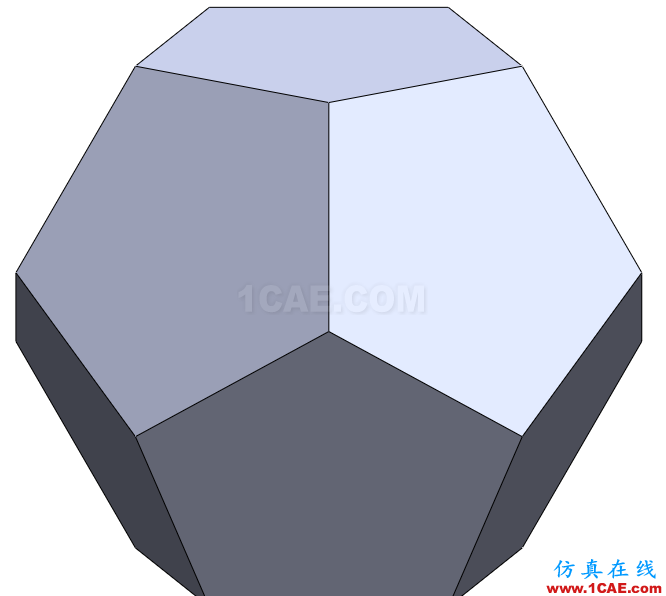

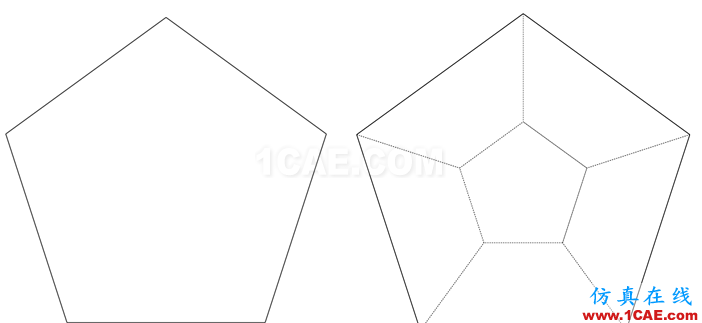

我們發現模型變成了下面的樣子。
