圓球基于SolidWorks Motion的重力作用下的運動模擬

SolidWorks 的Motion插件能夠?qū)C(jī)構的運動進行模擬,求解器使用的是MSC的ADAMS,筆者前幾天在工作時,突然問道了一個重力作用下的物體的運動問題,想用有限元軟件模擬一下,本來打算用專業軟件的,忽然間想到了SolidWorks自帶的Motion插件,結果在SolidWorks中只需要簡單地處理幾下,不到半分鐘就出結果了,非常方便,如果用專業軟件,光數據的導入導出和估計都得好幾分鐘,在這里跟大家做一個簡單的分享;

重力作用下,球的篩選問題:

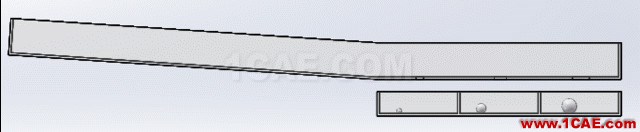

如下圖所示,1個圓球(示意,可以有很多個)在重力作用下(可以放在漏勺里,這里簡化了)運動,并通過不同的孔篩選到下方的盒子里;這個可以驗證斜坡角度對篩選的影響;

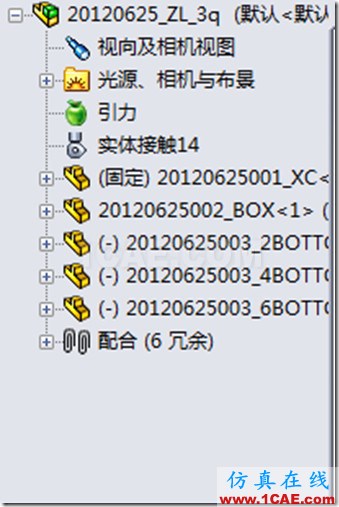

1.1:在SolidWorks的裝配體中,將圓球放好,然后取消所有的裝配關系;

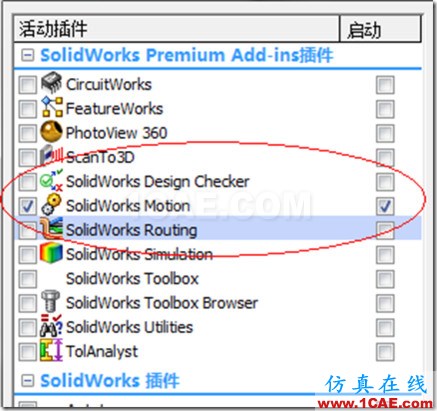

1.2:在插件中,選擇SolidWorks Motion;

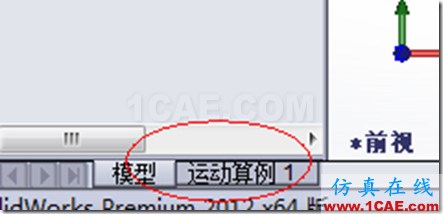

1.3:點擊下方的“運動算例1”標簽,進行設置:

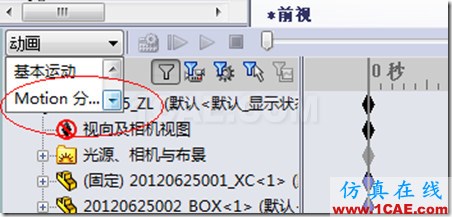

1.4 選擇算例類型為Motion分析

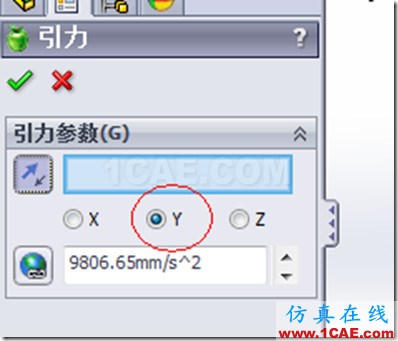

1.5設定引力:

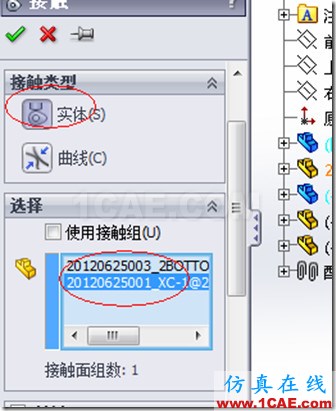

1.6 設定接觸:分別設置3個圓球和篩選槽及盒子的碰撞接觸;

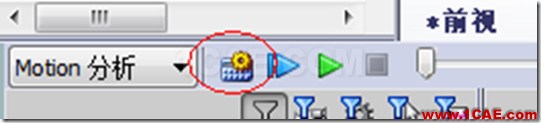

1.7 求解計算:

1.8 計算完畢后,點擊 播放動畫

通過上面一個簡單的例子,我們可以發現,使用SolidWorks Motion可以非常簡單的對重力作用下的一些物體的運動情況進行模擬,以確認實際的設計效果。
