SolidWorks工程圖中如何給假尺寸標上公差

2016-11-06  by:CAE仿真在線  來源:互聯網


    在工程圖制作圖紙,可能為了避免麻煩需標注些假尺寸,但是往往我們標假尺寸喜歡在【標注尺寸文件】一欄刪除DIM,直接寫上我們的要的尺寸(如下圖)。這樣就會導致此假的尺寸是無法標注上公差。


SolidWorks工程圖中如何給假尺寸標上公差solidworks仿真分析圖片1

    那正確的標注方法是怎樣,往下看:

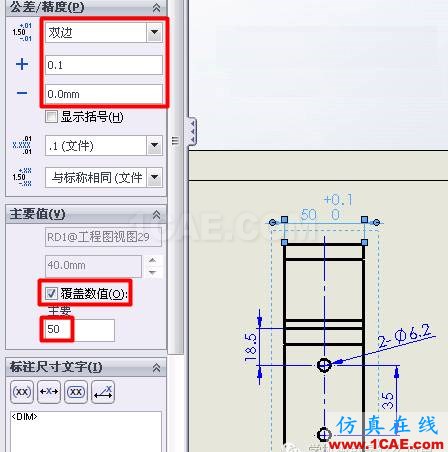

1、選擇要改動的尺寸——在左側勾選【覆蓋數值】,在下方輸入假尺寸數值,然后公差選項改為雙邊,輸入要的公差值,如下圖操作

SolidWorks工程圖中如何給假尺寸標上公差solidworks simulation分析案例圖片2
