如何從SolidWorks遷移到Solid Edge

2016-11-06  by:CAE仿真在線  來源:互聯網

有許多用戶以前使用SolidWorks(以下簡稱SW)進行設計,現在想轉為采用SolidEdge(以下簡稱SE)進行設計,該如何才能平滑順利地完成遷移工作呢?

1 遷移的原因

從SW遷移到SE的原因可能有以下幾種:軟件正版化、SE的同步建模速度更快、SE能夠進行多CAD的裝配、SE 與Teamcenter之間的集成度更高、SE更符合未來工業4.0的發展需求。

2 遷移的方法

遷移有兩種方法,一種方法是在CAD中進行數據轉換,另一種是在PDM環境下進行數據轉換。

建議在Teamcenter環境下,進行SW到SE的設計轉換,這樣便于新舊設計方法并存,在統一的設計平臺下進行多CAD的設計。

3 需要的許可證

在Teamcenter環境下進行Solid Edge設計需要“Solid Edge Classic Floating withTeamcenter”許可(模塊號SE376H)。該模塊包包含了三種許可:SE許可,TC的作者許可,SE與TC的接口許可。

如果需要在TC環境下繼續一段時間進行SW設計,用戶還需要SW的許可證,以及SW與TC的接口許可(TC30607)。

4 在CAD環境中遷移

4.1 直接打開

Solid Edge支持直接打開SolidWorks的零件和裝配。但是不支持直接打開SolidWorks圖紙。

打開

4.2 批量轉換

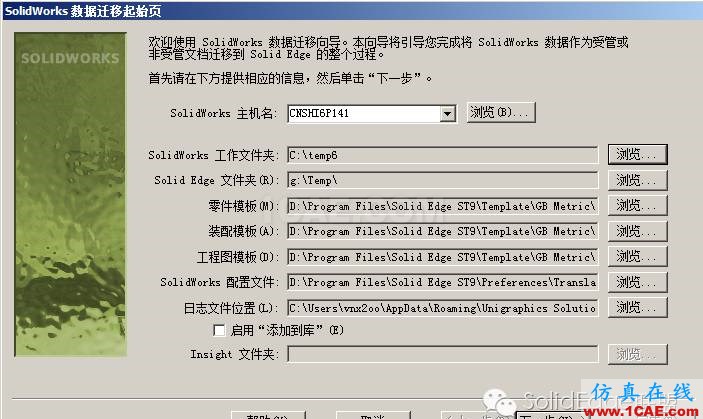

Solid Edge提供了專門的工具可以將SolidWorks文件(包括零件、裝配和圖紙)批量轉換為SolidEdge文件。

使用此工具需要在計算機上同時安裝Solid Edge和SolidWorks,然后在向?qū)е兄付ù娣盼募奈募A和模板位置。

通過此轉換工具,用戶在轉換模型時,可以包含SolidWorks的特征信息,例如孔的類型。在轉換裝配時,可以保留裝配關系,而不僅僅是相對位置。在轉換圖紙時,可以保留圖紙視圖與三維模型的關聯關系。本工具支持一次轉換多個文件。

5 通過Teamcenter進行遷移

如果用戶擁有Teamcenter系統,可以不需要把SolidWorks文件都轉化為SolidEdge文件,可以在SolidEdge裝配中直接使用SolidWorks零件和子裝配,僅在需要修改時才另存為SolidEdge零件。

使用這種方法,需要安裝 Teamcenter與SolidWorks的接口,然后為SolidWorks文件進行預處理,主要是確保物料編碼的唯一性。將所有的SolidWorks文件(包括零件、裝配和圖紙)批量上傳到Teamcenter系統中。

借助Teamcenter與SolidWorks的接口,Teamcenter會為每一個SolidWorks模型創建一個輕量化的JT模型,而SolidEdge裝配可以直接使用JT模型作為自己的零件和子裝配,這樣Solid Edge就可以直接使用SolidWorks文件進行裝配了。

需要對SolidWorks模型進行修改的時候,用Solid Edge直接修改JT模型,在Teamcenter系統中保存為一個新的版本。這時已經是SolidEdge文件了。

使用這種辦法,可以減輕遷移的前期轉換工作,并保留原始的SolidWorks文件用作參考。

備注:在Solid Edge選項中有一個“將從動參考保存到Teamcenter”的選項。如果勾選此選項,則SolidEdge裝配引用SolidWorks零件后,會自動把SolidWorks零件保存為SolidEdge格式。如果我們以后不再使用SolidWorks編輯模型了,可以使用此選項。如果我們使用外協件,其他公司提供的SolidWorks模型可能會發生改變,可能會重新導入,則不要勾選此選項。

6 修改SolidWorks模型

由于Solid Edge擁有同步建模技術,可以直接對異構模型進行修改,因此無須擔心模型的修改問題。

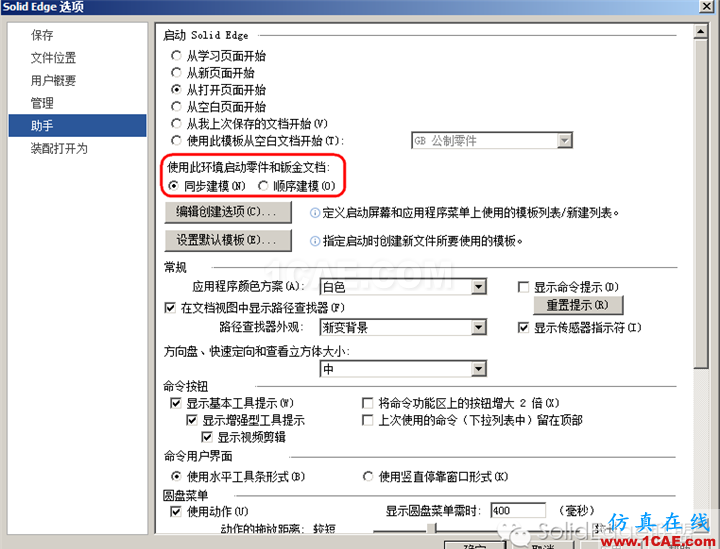

注意,如果在Teamcenter中編輯SolidWorks模型,應該在SolidEdge中使用“同步建模”的環境選項。如果在單機環境下進行SolidWorks的批量轉換,則應該使用“順序建模”選項,以確保特征可以轉換。

 由于SolidWorks與Solid Edge一樣使用Parasolid內核,因此,不需要擔心模型的轉換精度問題,所有的曲面都能完成精確轉換。

7 屬性的遷移

在單機環境下,需要編輯一個批處理程序,讀出所有的SolidWorks文檔屬性,然后寫入對應的SolidEdge文件。

在Teamcenter環境下,需要修改Teamcenter的屬性映射文件,將SolidWorks的文檔屬性映射到零部件版本的屬性,然后再從零部件版本的屬性映射到Solid Edge的文檔屬性。用戶只需要手工編輯屬性映射文件并導入Teamcenter系統,屬性映射由Teamcenter系統自動完成。

注意在屬性映射文件中有屬性傳遞方向的區別?？梢栽O(shè)置為以CAD為主、以TC為主或者是雙向傳遞,三選一。

8 參數化設計的遷移

用戶如果在SolidWorks中進行了參數化設計,通常希望原先的設計變形思路能繼續在SolidEdge中繼續使用。但直接轉過來是有困難的,因為所有的零件特征都在轉換過程中丟失了,更不要說是特征草圖中的某個尺寸了。

然而其實并沒有那么復雜,其實雖然在一個SolidWorks零件中有許多尺寸,但系列化零件的可變主控尺寸不會太多,通常只有兩三個,最多不超過5個。

既然如此,利用SolidEdge的同步建模功能可以很方便地在零件中重建三維控制尺寸。由于去除了那些不變的特征和草圖尺寸,SolidEdge可以更快地處理參數化零件。實際上,這也相當于對SolidWorks零件進行了優化。

9 使用習慣和培訓

對于現有的SolidWorks用戶,通常不再需要三維建模概念的培訓,因為兩個軟件的思路是基本類似的。

需要培訓的內容主要是:

1、  軟件界面的培訓,由于SolidEdge的界面更類似于MicrosoftOffice,所以用戶應該很容易上手。

2、  同步建模的培訓,SolidEdge的順序建模思路與SolidWorks是一致的,所以基本不用培訓,只需要對用戶進行同步建模的培訓。

3、  基于Teamcenter,進行在PDM環境下進行產品設計的培訓,這將幫助用戶方便、有效地管理他們的設計數據。

4、  培訓資料可以使用本地的幫助文件,也可以使用Web上的幫助視頻。如果使用實體書籍,可能不是最新的版本。

10 技術支持

有問題可以去SolidEdge官方論壇(English)提問或查找答案。
