SolidWorks曲面展平功能實現紙容器的展開 | 產品技巧

2016-11-27  by:CAE仿真在線  來源:互聯網

在紙杯機、紙容器行業,多數企業需要根據客戶提供的樣品進行模具和設備的開發。由于涉及到紙杯的成型工藝,工程師需要在設計之初就確定所需紙張的展開尺寸。

傳統的紙杯展開多數采用的手工方式進行,介于紙杯的形狀多樣性和復雜性,這種方式就過于繁瑣且效率底精度差。但在SOLIDWORKS2015開始支持的曲面展平功能后,為此類問題又提供了一個非常好的解決方案。通過下面的圖文和視頻了解這一操作過程,案例包含紙筒、紙杯、蛋糕盒的展開。

1、紙筒的展平

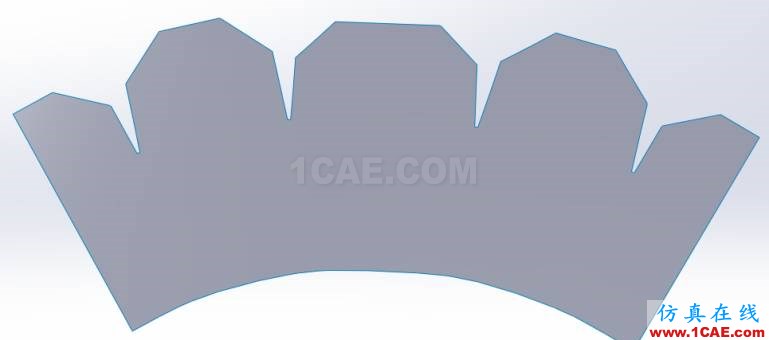

此類紙筒下圓上方,且方口面封閉,使用曲面展平可以獲得如下圖形:

2、一次性杯展平

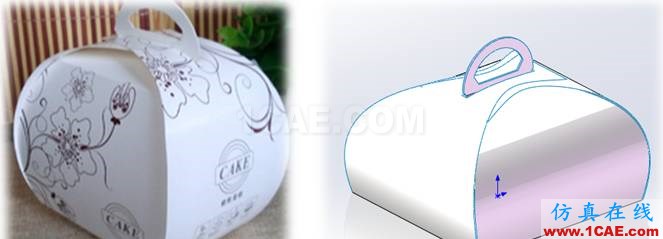

3、蛋糕盒的展平

以上是SOLIDWORKS曲面展平功能的簡單介紹,大家可以觀看視頻講解,進行練習:
