solidworks凸輪仿真

2016-11-27  by:CAE仿真在線  來源:互聯網

一、零件建模

1.凸輪

1)點擊【插入】–【曲線】–【通過XYZ點的曲線】,點擊【瀏覽】找到Text Files類型的文件,單擊確定,創建凸輪的理論廓線。

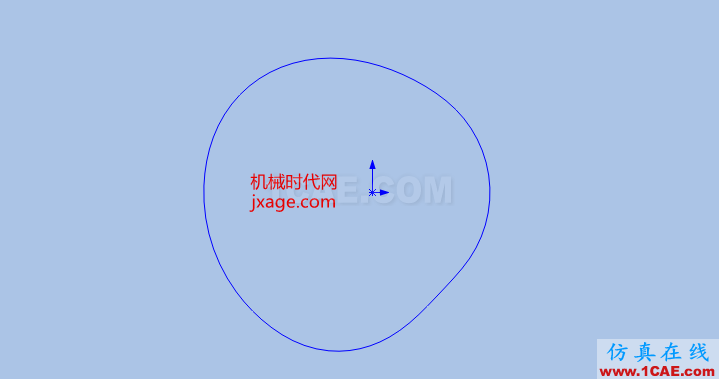

點擊確定后得到如下的曲線。

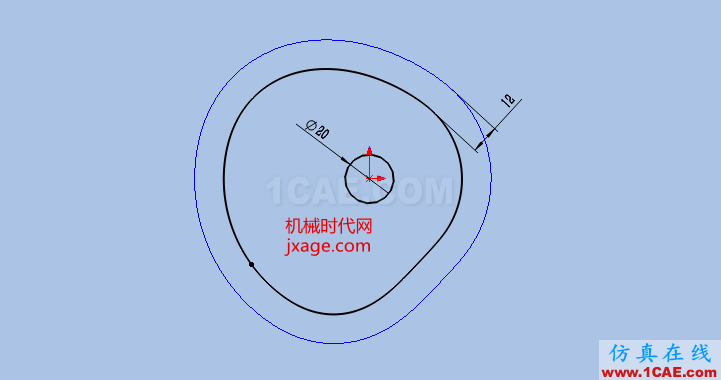

2)通過等距實體命令創建凸輪的實際廓線。

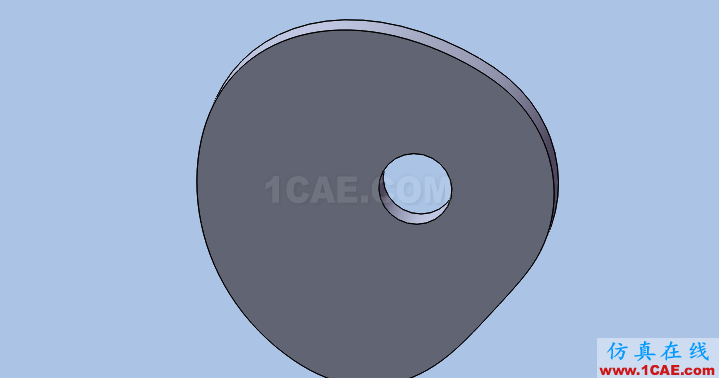

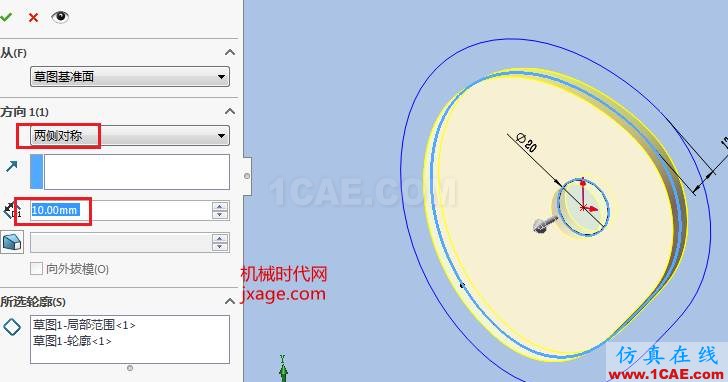

3)對凸輪的實際廓線進行對稱拉伸。

完成。

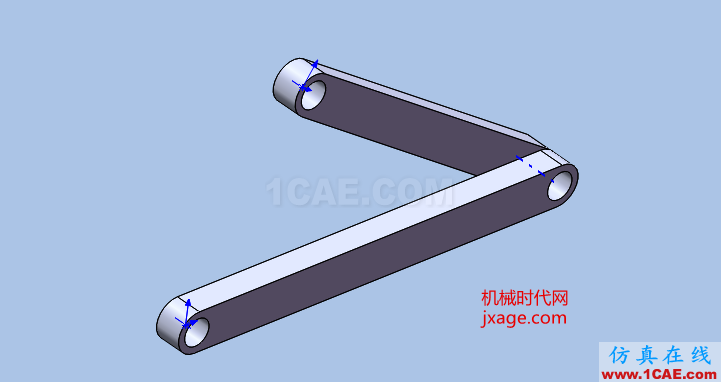

2.機架

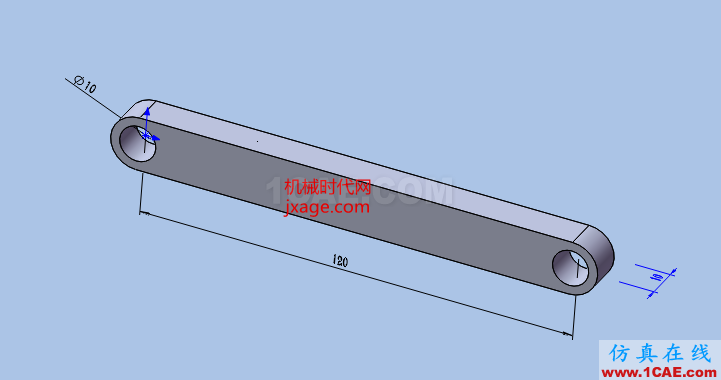

3.擺桿

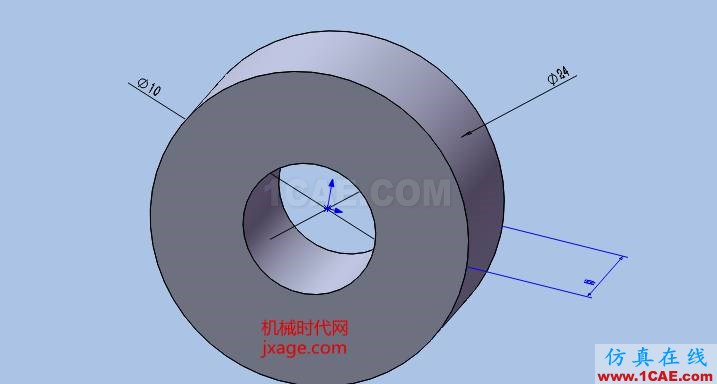

4.滾子

二、零件裝配

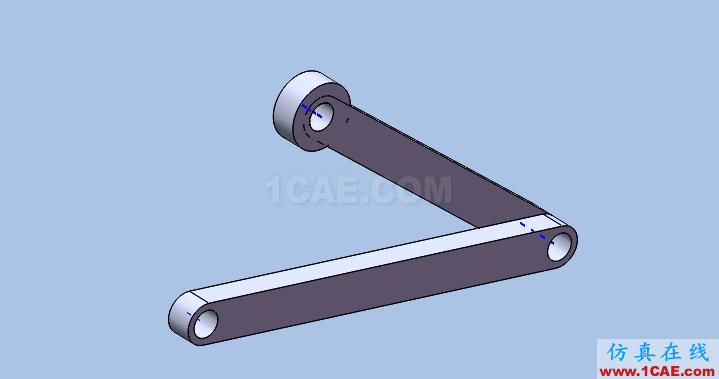

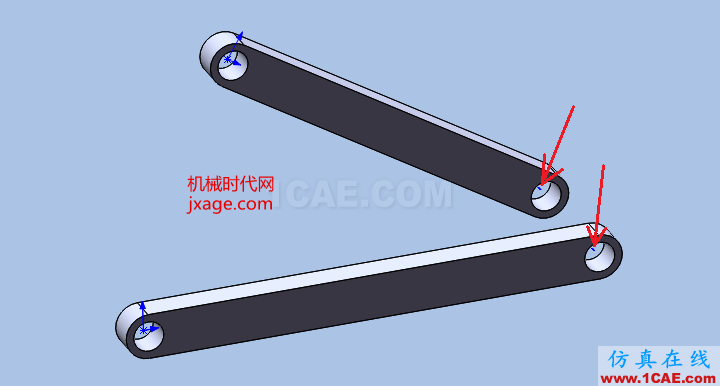

1.添加機架和擺桿,將兩個零件的進行同軸心配合以及端面添加重合配合。

2.添加滾子。同樣采用同軸心配合和端面進行配合,如下圖。

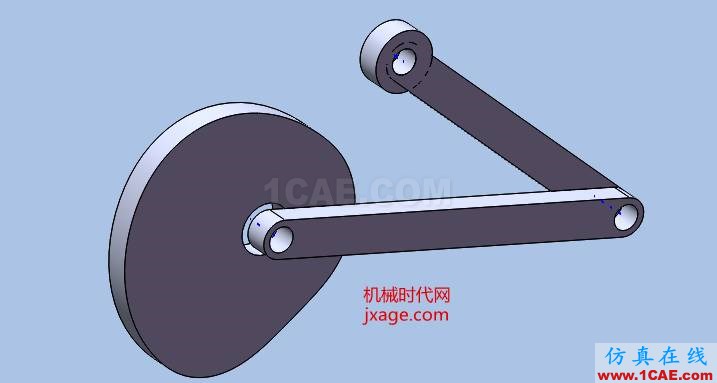

3.添加凸輪。采用同樣的配合方法。

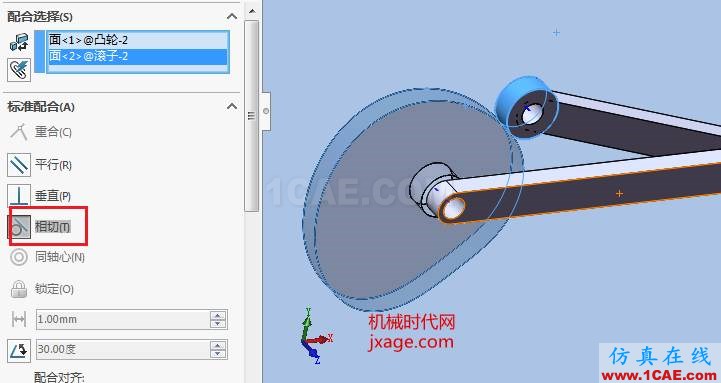

4.將凸輪和滾子之間添加一個相切配合。

完成。

三、仿真

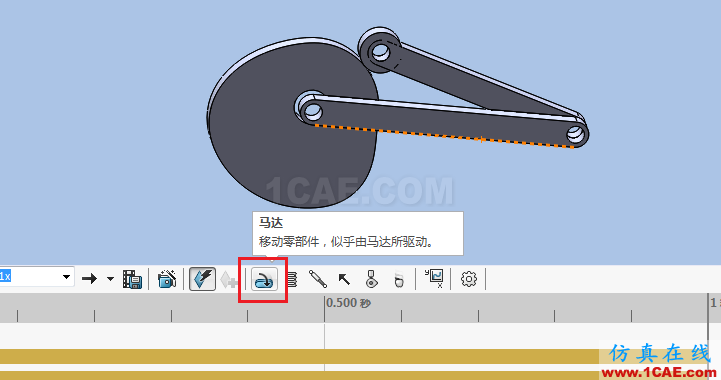

點擊【運動算例1】,添加馬達。

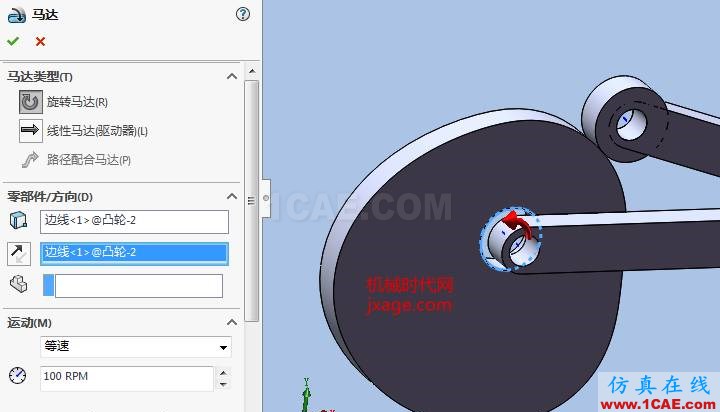

馬達的參數如下圖所示。

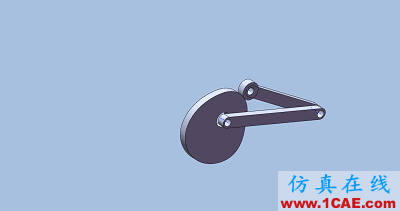

點擊計算運動算例,整個機構就動起來了。
