Solidworks飛剪機構仿真

2016-11-12  by:CAE仿真在線  來源:互聯網

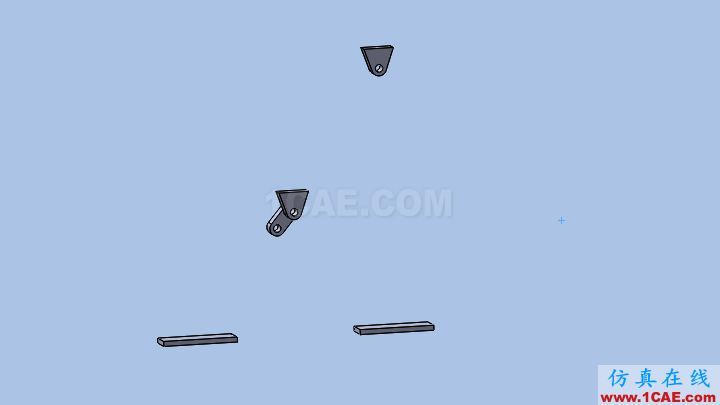

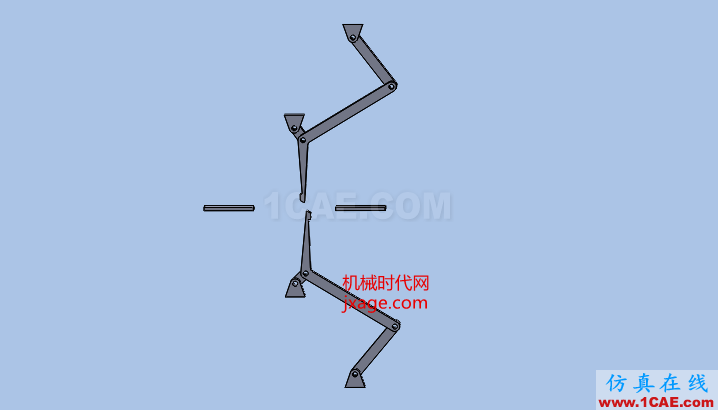

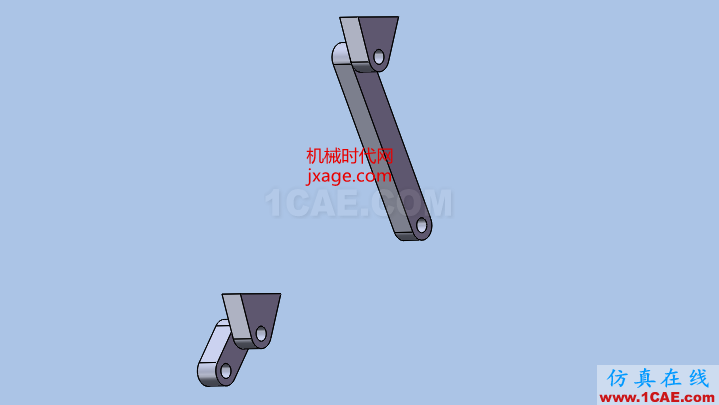

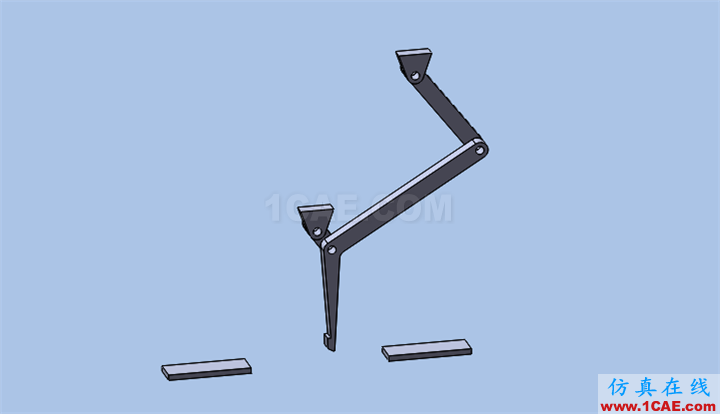

一、裝配

二、仿真

在裝配體界面,將Solidworks Motion插件載入,單擊布局選項卡中的運動算例,在算例類型下拉列表中選擇【Motion 分析】。

1.添加驅動力矩

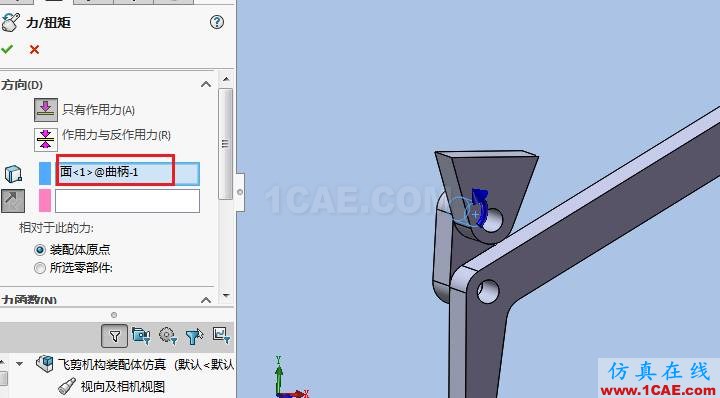

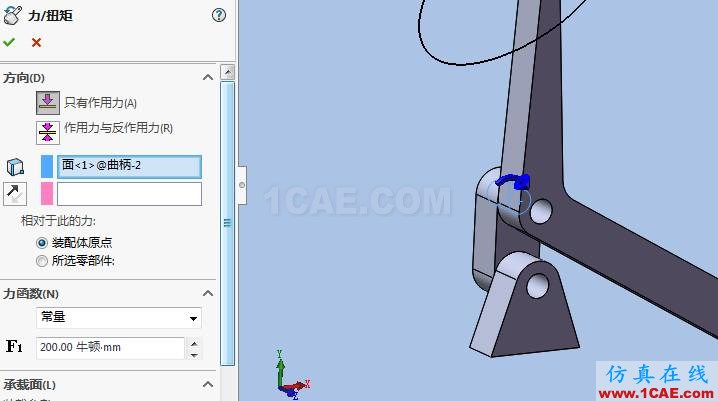

單擊工具欄中的“力”按鈕,按照下圖為上剪切機構曲柄設置參數,大小為200N.mm。

采用同樣的方法為下剪切機構曲柄添加扭矩,大小與前一個扭矩相等。

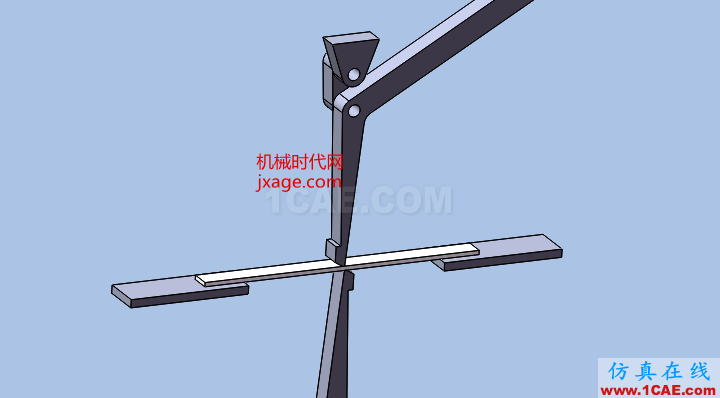

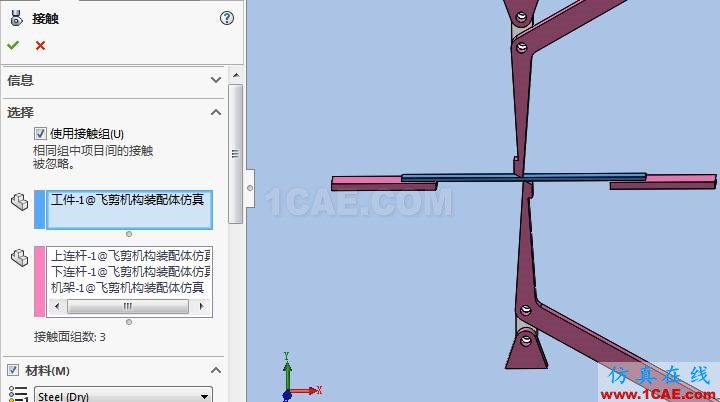

2.添加接觸。單擊接觸按鈕,為工件與上連桿和下連桿以及機架添加一個接觸組。

3.仿真參數設置。在運動算例屬性的【Motion分析】欄內輸入每秒幀數50。在MotionManager工具欄上的“計算”按鈕,對整個機構進行仿真求解。

4.仿真結果分析。

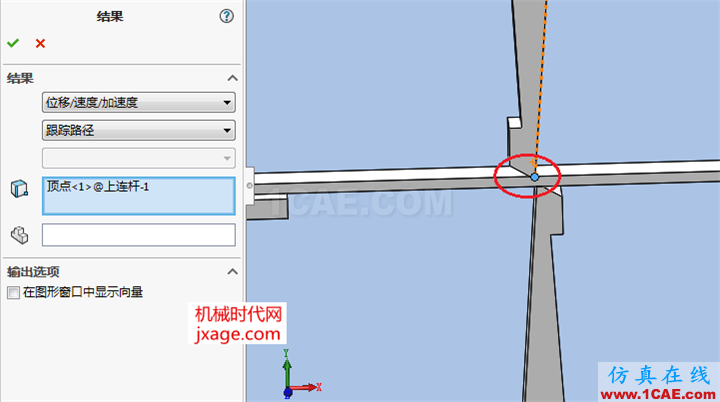

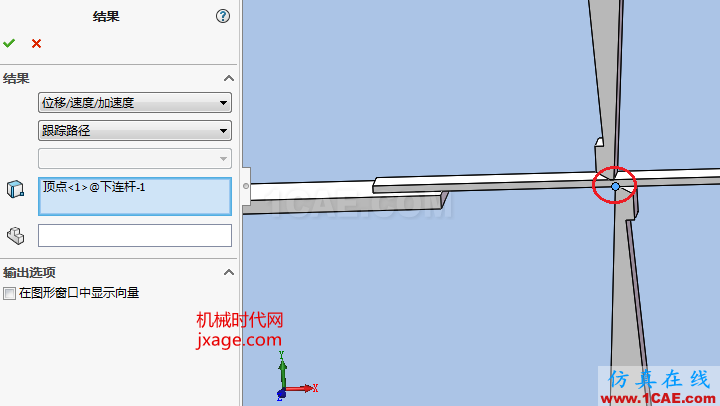

1)繪制上下剪刃運動軌跡。單擊MotionManager工具欄上的“結果與圖解”按鈕,按照下圖進行設置。

采用同樣的方法創建下剪刃的運動軌跡。

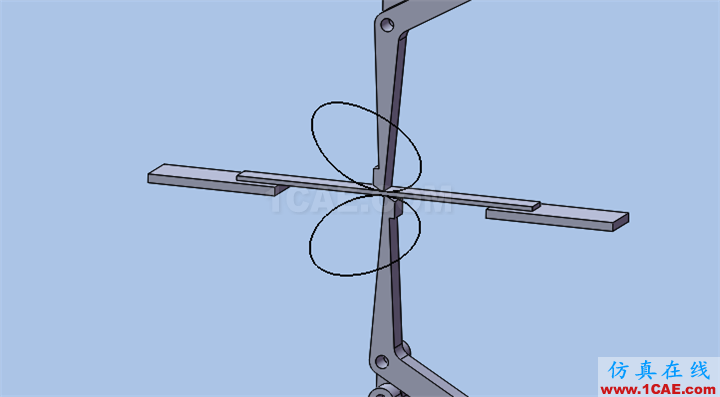

點擊工具欄上的計算按鈕,即可創建出上下剪刃的運動軌跡。

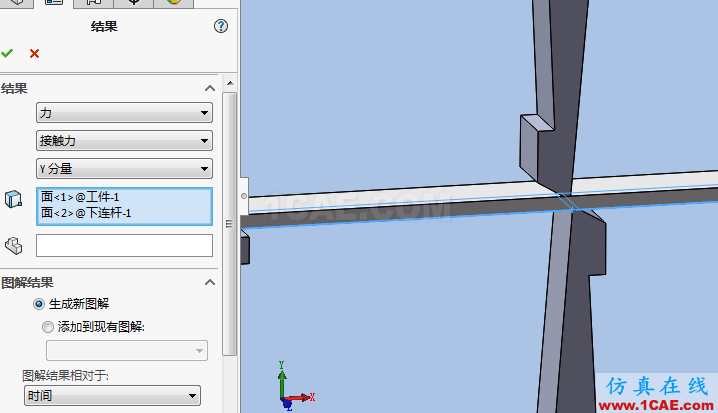

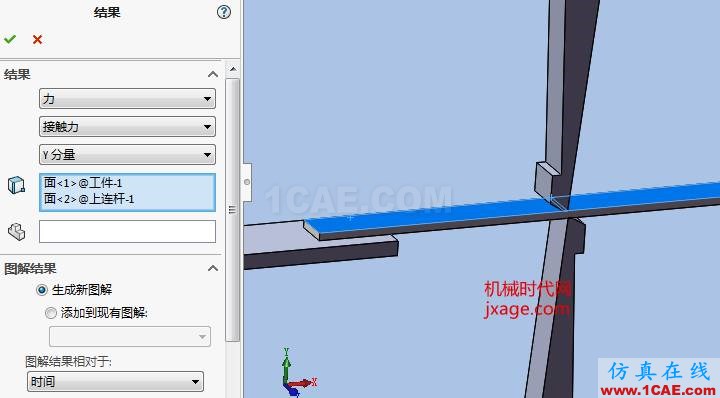

2)測量剪切力。按照下圖進行設置測量上和下剪刃對工件的剪切力。

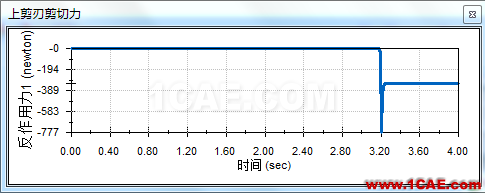

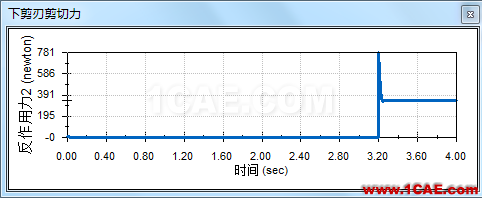

點擊勾號完成,測得的剪切力曲線如下圖所示。
