用solidworks制作天方地圓的展開教程，簡單一看就會！

2016-11-06  by:CAE仿真在線  來源:互聯網

首先繪制一個圓,留個小缺口,接著另建基準面接著繪制一個方,留一個小缺口,最后使用鈑金放樣命令就可以下面詳細講解!

先在基準面上繪制草圖直徑100的圓,紅筆圈處留0.01mm的間隙如下圖

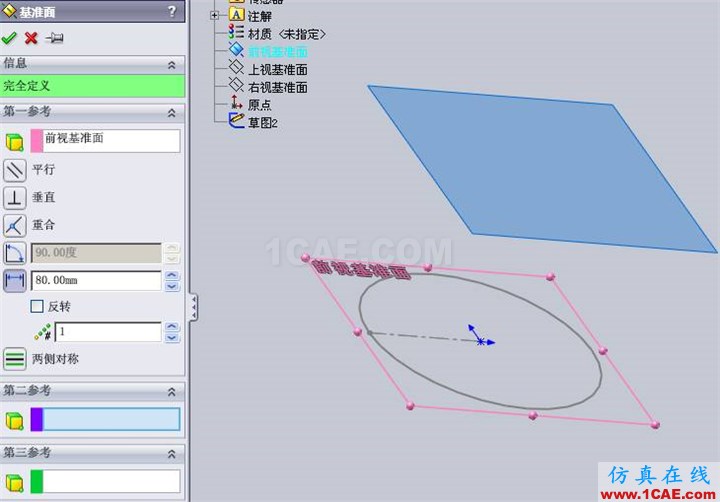

以繪制圓的基準面為基礎新建一個基準面

畫好兩個草圖

點擊放樣折彎按鈕

選擇已畫好的兩個草圖

設置參數

生成鈑金

設置展開參數 (展開參數自己設置)以下是參考值!

生成展開
