如何建立標準的solidworks圖框模板

2016-11-06 by:CAE仿真在線來源:互聯網

cadtools 用戶建立的圖紙格式可以包括如下內容:

通過建立“A3-橫向”圖幅的圖紙向讀者介紹建立圖紙格式、標題欄和工程圖模板的方法。通過這個實例,讀著將了解建立工程圖格式文件和模板的基本方法與步驟。

1. 新建工程圖使用默認的工程圖模板建立一個無圖紙格式的“A3-橫向”的工程圖,如圖6-35所示。

如何建立標準的solidworks圖框模板solidworks simulation技術圖片1

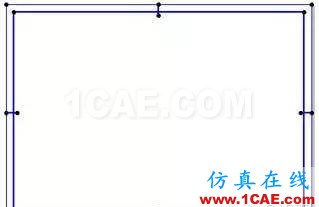

圖6-35 無圖紙格式的 “A3-橫向”圖紙

2. 圖紙屬性在圖紙中右擊鼠標并從快捷菜單中選擇【屬性】命令, 查看一下圖紙的屬性設置是否正確,如圖6-36所示。

如何建立標準的solidworks圖框模板solidworks simulation技術圖片2

圖6-36 圖紙屬性

3. 編輯圖紙格式在圖紙中右擊鼠標,從快捷菜單中選擇【編輯圖紙格式】命令,切換到編輯圖紙格式狀態下。

4. 圖紙邊框如圖6-37所示,繪制兩個矩形分別代表圖紙的紙邊界線和圖框線,在下面的步驟中將通過幾何關系和尺寸確定兩個矩形的大小和位置。

如何建立標準的solidworks圖框模板solidworks simulation應用技術圖片3

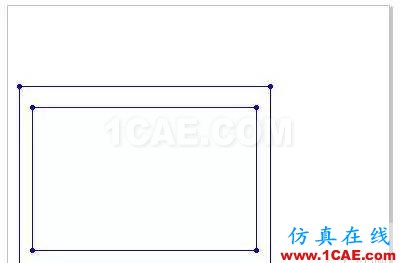

圖6-37 繪制矩形

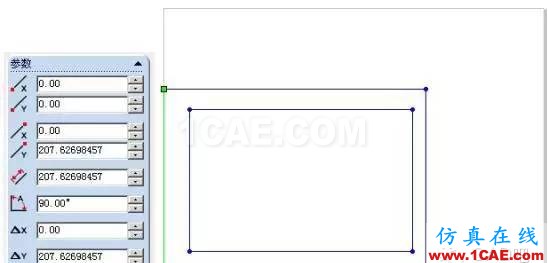

5. 左邊界如圖6-38所示,選擇外側矩形的左側邊,在PropertyManager的【參數】選項組中確定該直線起點的坐標點位置(X=0,Y=0)。

如何建立標準的solidworks圖框模板solidworks simulation應用技術圖片4

圖6-38 左邊界起點位置

6. 幾何關系對外側矩形的左邊和下邊建立“固定”幾何關系,在標注尺寸時可以以這兩個邊定位。

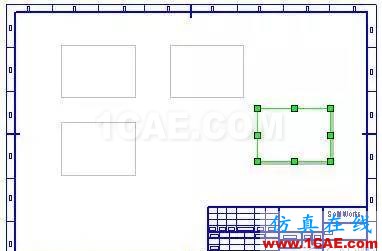

7. 標注尺寸如圖6-39所示,標注兩個矩形的尺寸。

如何建立標準的solidworks圖框模板solidworks simulation分析圖片5

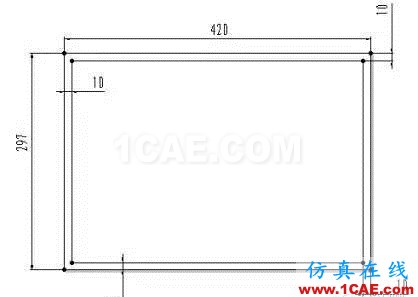

圖6-39 確定紙邊和圖框的大小

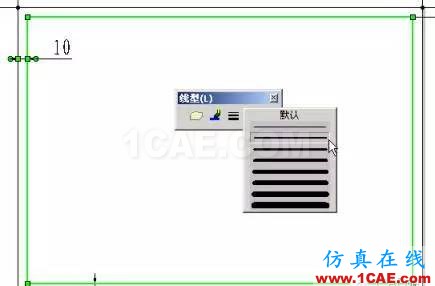

8. 設置線粗選擇內側代表圖框的矩形,從“線型”工具欄中定義四條直線的線粗為“正常”或其他類型粗線,如圖6-40所示。

如何建立標準的solidworks圖框模板solidworks simulation分析圖片6

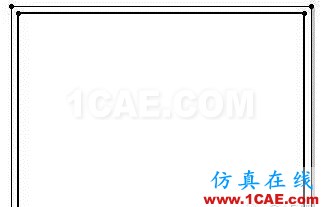

圖6-40 設置圖框的線粗

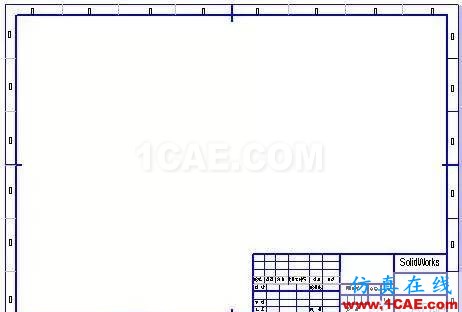

9. 隱藏尺寸選擇下拉菜單的【視圖】|【顯示/隱藏注解】命令,隱藏標注的圖框尺寸,如圖6-41所示。

如何建立標準的solidworks圖框模板solidworks simulation分析案例圖片7

圖6-41 A3-橫向圖框

10. 對中符號利用幾何關系、標注尺寸和隱藏尺寸,可以很容易地繪制對中符號,如圖6-42所示。

如何建立標準的solidworks圖框模板solidworks simulation分析案例圖片8

圖6-42 對中符號

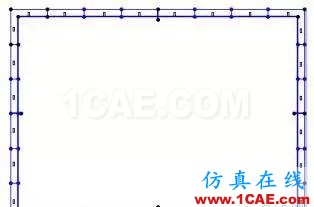

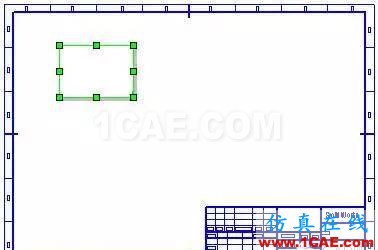

11. 圖幅分區 如圖6-43所示,繪制直線,并在圖紙中添加注釋(A、B、C…和1、2、3…)建立圖框分區。

如何建立標準的solidworks圖框模板solidworks simulation培訓教程圖片9

圖6-43 圖幅分區

如何建立標準的solidworks圖框模板solidworks simulation培訓教程圖片10

在圖紙格式中建立的注釋最好不要使用文檔字體,這樣可以保證圖紙格式文件的統一。

12. 標題欄外框如圖6-44所示,繪制標題欄外框并標注尺寸。

如何建立標準的solidworks圖框模板solidworks simulation學習資料圖片11

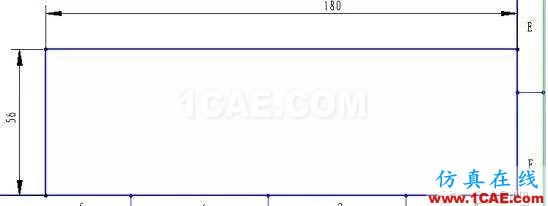

圖6-44 繪制標題欄外框

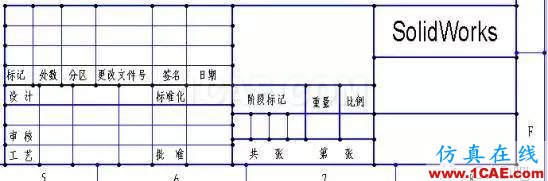

13. 標題欄如圖6-45所示,按照要求繪制標題欄中相應的直線,并使用幾何關系、尺寸確定直線的位置,繪制完成后隱藏尺寸。

如何建立標準的solidworks圖框模板solidworks simulation學習資料圖片12

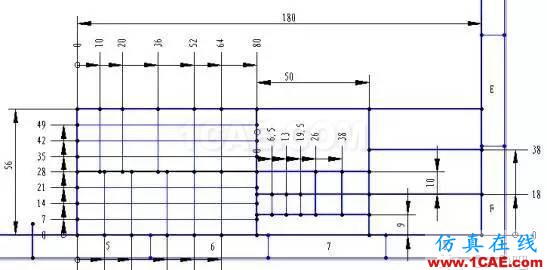

圖6-45 繪制標題欄

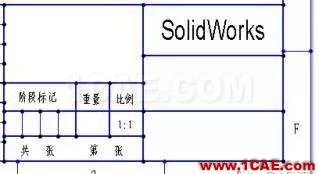

14. 一般注釋如圖6-46所示,在標題欄相應的位置上添加注釋文字,這些文字一般是不變的。

如何建立標準的solidworks圖框模板solidworks simulation分析圖片13

圖6-46 一般性注釋

如何建立標準的solidworks圖框模板solidworks simulation應用技術圖片14

為了方便定位草圖和注釋,讀者可以在工程圖中顯示和設置網格線。

15. 圖紙比例值在標題欄的“比例”下面一欄中,建立一個鏈接到屬性的注釋,該注釋的文字內容為“$PRP:"SW-圖紙比例(Sheet Scale)"”。如圖6-47所示,注釋顯示圖紙的比例。

如何建立標準的solidworks圖框模板solidworks simulation應用技術圖片15

圖6-47 圖紙比例注釋

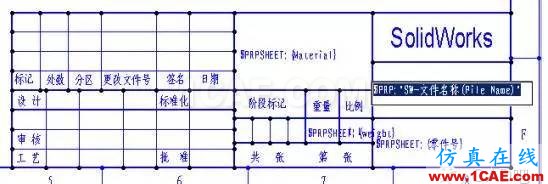

16. 其他鏈接屬性的注釋如圖6-48所示,分別在標題欄中相應的位置上添加鏈接到屬性的注釋,它們分別為: 1 $PRPSHEET:"Material":零件文件中的“Material”(材料)自定義屬性 1 $PRPSHEET:"零件號":零件文件中的“零件號”自定義屬性 1 $PRPSHEET:"weight":零件文件中的“weight”(重量)自定義屬性 1 $PRP:"SW-文件名稱(File Name)":工程圖文件的名稱輸入自定義屬性的注釋文字時,三個自定義屬性的名稱必須和模型中所添加的自定義屬性名稱完全一致,才能保證能夠正確鏈接。工程圖文件的名稱注釋可以通過【鏈接到注釋】中的下拉列表框選擇。

圖6-48 鏈接屬性的注釋

1 SolidWorks系統定義屬性中包括兩個“SW-文件名稱(File Name)”,注釋的文字內容不同:“$PRP:"SW-文件名稱(File Name)"”和“$PRPSHEET:"SW-文件名稱(File Name)"”,它們分別為工程圖文件的名稱和參考模型的名稱。 1 如果使用同名的零件文件名稱保存工程圖(文件名稱.sldprt和文件名稱.slddrw),在此位置上顯示相同的內容。 1 為了清楚和便于管理,用戶也可以在相應位置上分別添加工程圖名稱和模型名稱兩個注釋。

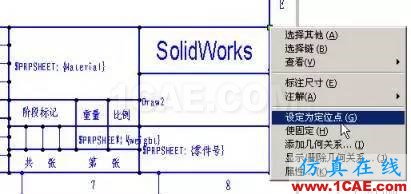

17. 材料明細表定位點右擊標題欄上邊框的右端點,從快捷菜單中選擇【設定為定位點】命令,將該點設定為材料明細表的定位點。如圖6-49所示。
