SOLIDWORKS 2017初體驗 | 草圖新功能

2016-11-27 by:CAE仿真在線來源:互聯網

SOLIDWORKS以實際用戶需求為出發點,為2017版提供了許多增強和改進功能,其中大多數是直接針對客戶要求而做出的增強和改進。在后續的時間將為讀者分享這一版本的一些新特性。首先在草圖部分介紹SOLIDWORKS 2017 Beta1中兩個非常實用的新功能

上色草圖輪廓及拉伸

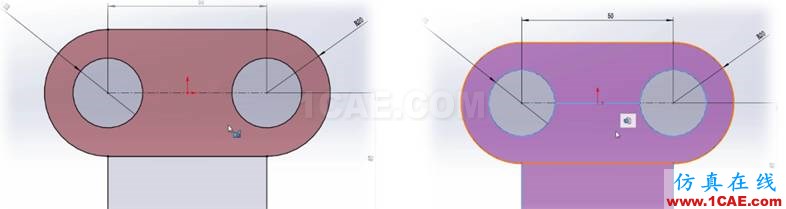

1.可以使用上色草圖輪廓設置來以上色實體的形式查看閉合草圖輪廓和子輪廓,也可以對上色草圖輪廓執行拖放、調整大小和應用關系操作。

2.按下Alt鍵的同時選擇上色區域可以彈出拉伸命令進行實體拉伸

在3D 幾何圖形曲面上創建草圖等距

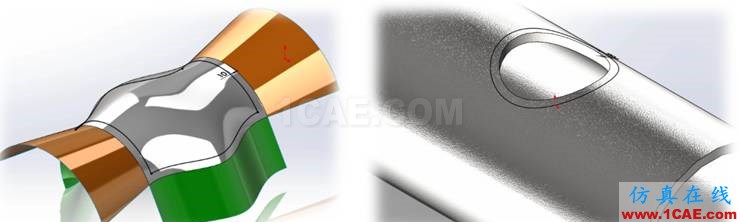

可以使用曲面上等距工具來在3D草圖中使3D模型邊線和模型面等距。

以上是SOLIDWORKS 2017草圖功能的簡單介紹,大家可以觀看視頻講解,進行練習:
