SolidWorksSimulation自定義分析模板

2016-09-12 by:CAE仿真在線來源:互聯網

家都做過分析,在分析時,很多時候我們做出結果后,都要再修改一下云圖顏色、單位、顯示選項等等。

每次都這樣做,其實是一件很麻煩的事,那么我們是否可以先做好一個類似模板的東西,使得我們今后都不需要再修改了呢?

答案當然是肯定的,下面我們就來介紹一下,如何做這些設定。

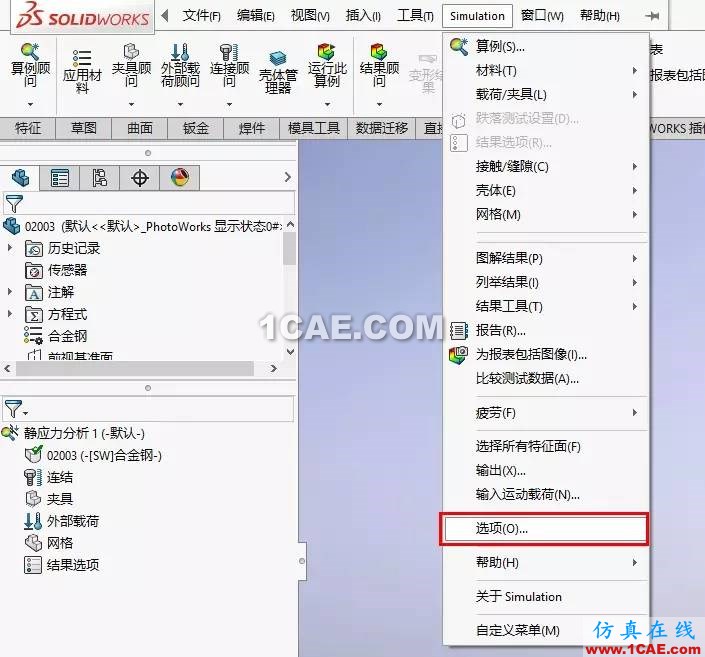

1、首先,我們先加載SolidWorks Simulation,然后在Simulation菜單里,選擇選項,如下圖所示。

2、接下來,在選項里,我們就可以設置相關想要的參數了,我們切換到默認選項,在這里,我們先看單位。

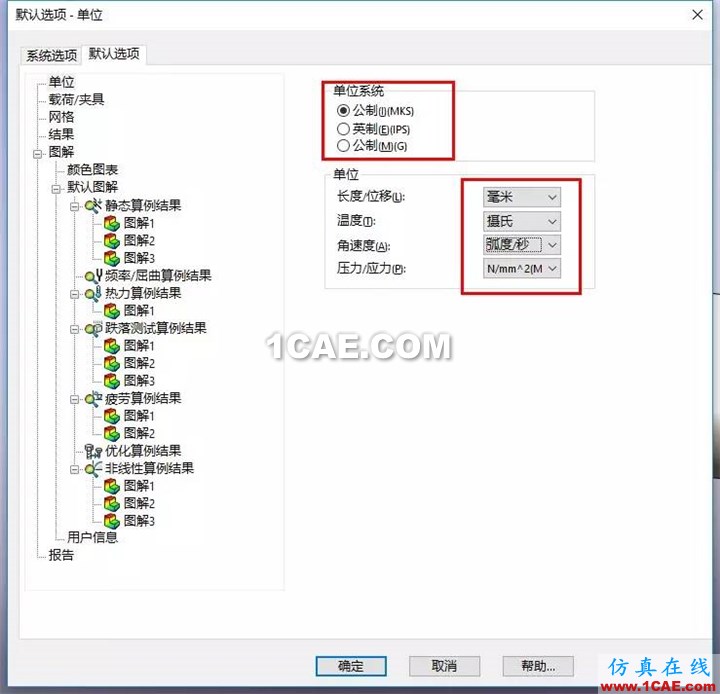

在這個地方, 筆者一般選用公制,同時, 選擇毫毛、秒、兆帕作為單位。

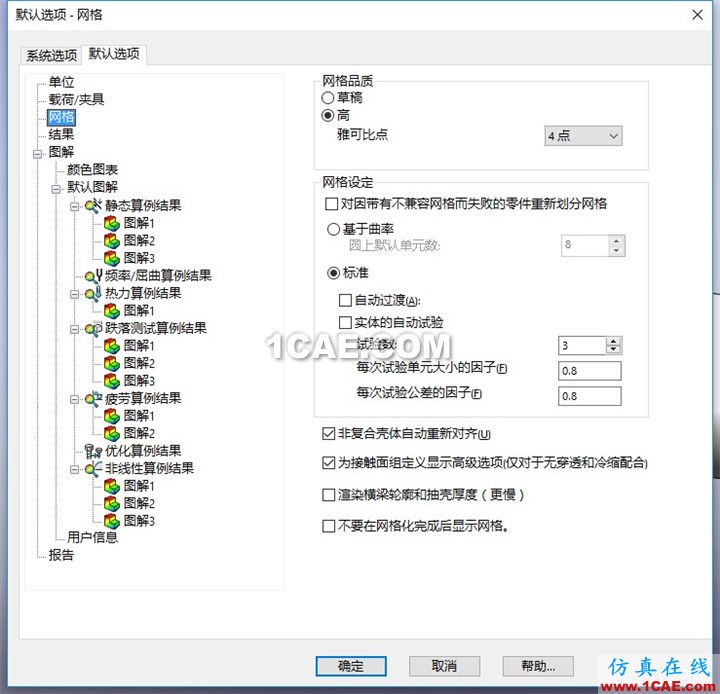

3、網格參數是需要設置的一個地方,具體數值根據每次我們分析一般模型的大小而定,在分析時,還要根據實際情況來做相應修改。

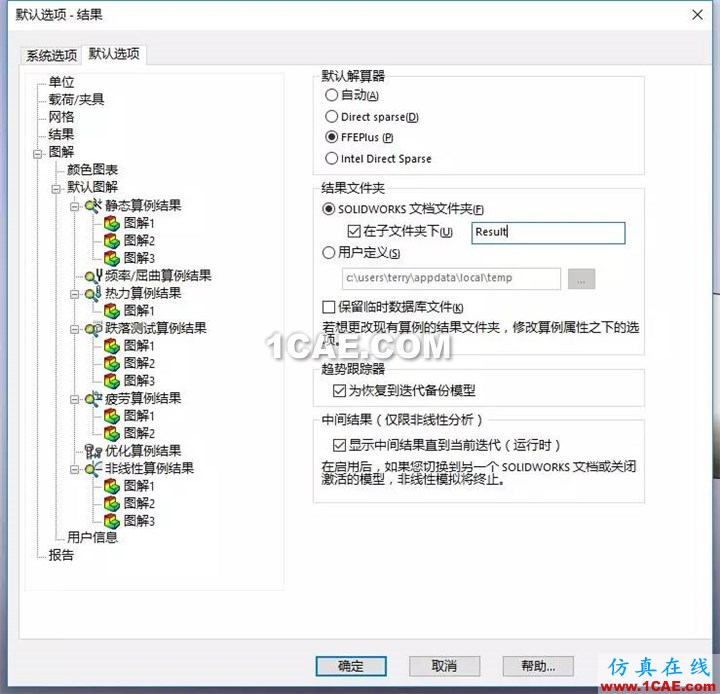

4、接下來,我們設置默認的解算器, 這主要還是看我們的分析類型。另外,有個需要注意的地方就是,我們需要設置一下結果文件保存在哪里,否則,分析完之后,這個文件夾下,就會有非常多的文件,不利于查找。

筆者一般選擇定義在子文件夾下,非常清晰明了。

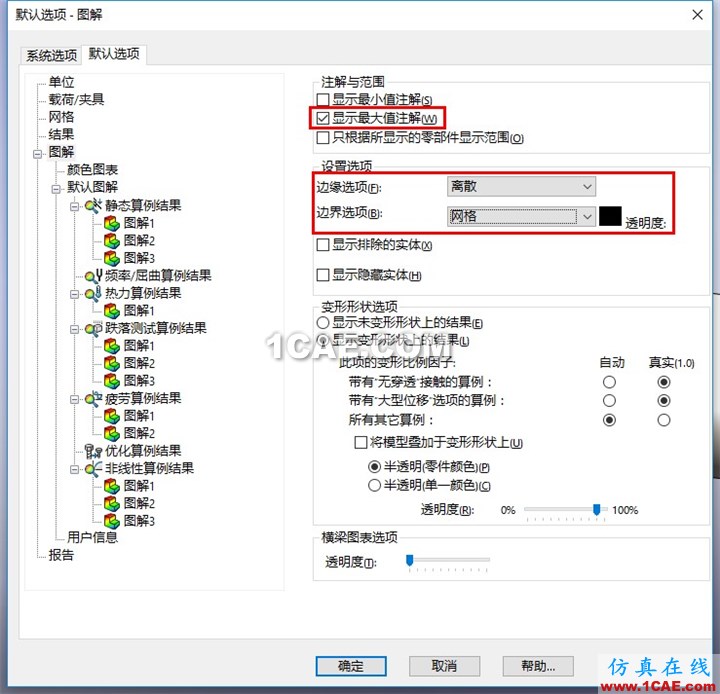

5、結果的顯示情況。正常來說,我們都希望看到最大應力處,所以,在這里筆者勾選了最大值注解。

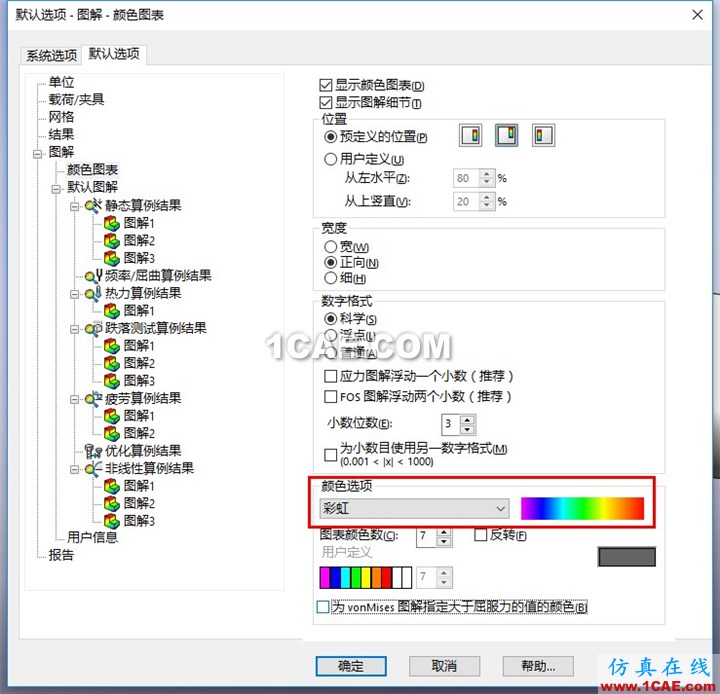

6、最后,設置一下顯示顏色。以彩虹顯示做示范,當然大家可以根據自己的喜好選擇。

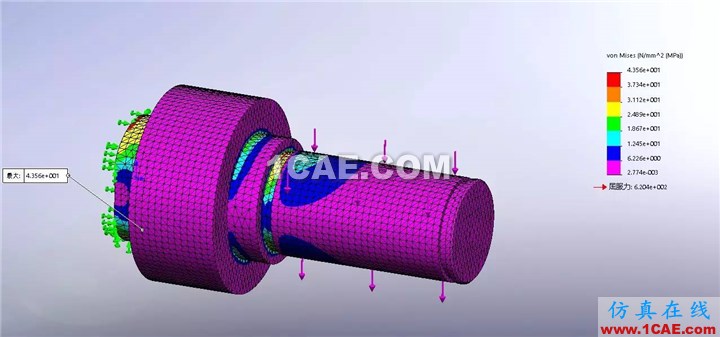

當我們設置完這些之后, 運行一個算例,來看看出來的效果。

在如下圖這種情況下,我們會驚奇的發現,基本沒有什么需要再每次修改的了。

正所謂,工欲善其事,必先利其器。

我們在拿到一個工具的時候,可以先考慮一下,什么樣的設置能夠有利于提高我們的工作效率,事先做好設置,可以讓我們的工作更高效快捷,節省我們的時間。
