大裝配測試：SOLIDWORKS2017+總裁機=高性能

2016-09-12 by:CAE仿真在線來源:互聯網

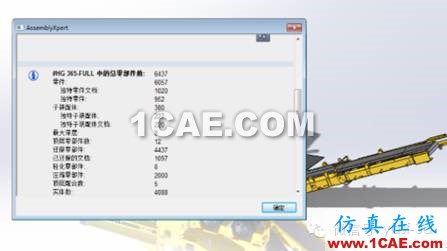

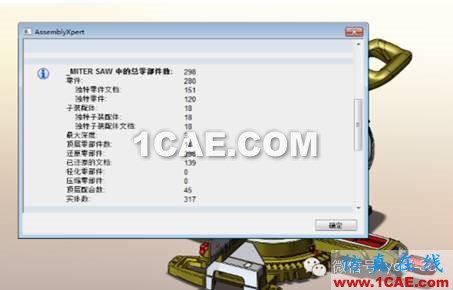

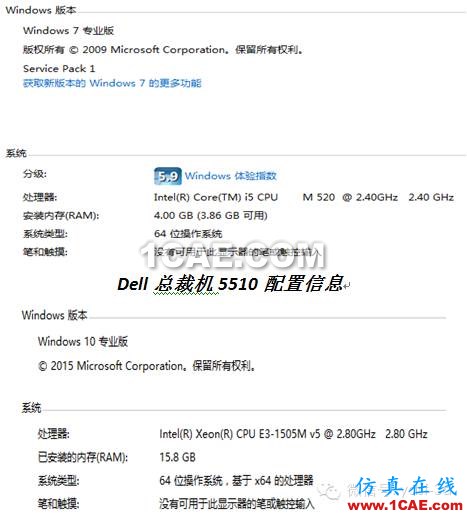

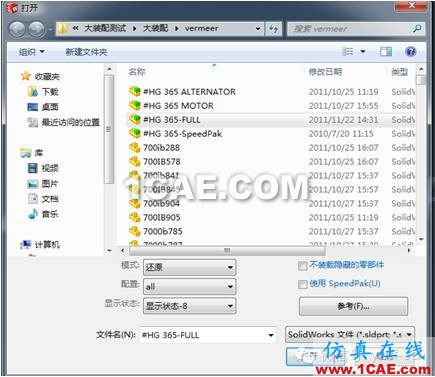

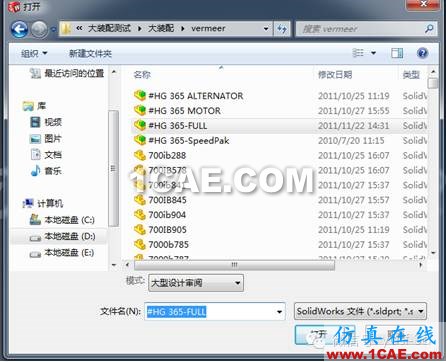

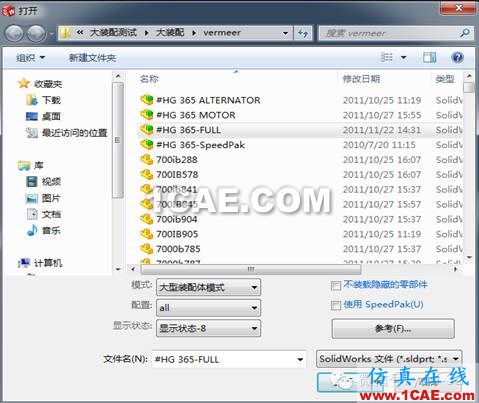

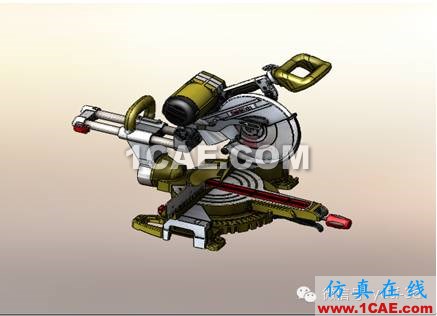

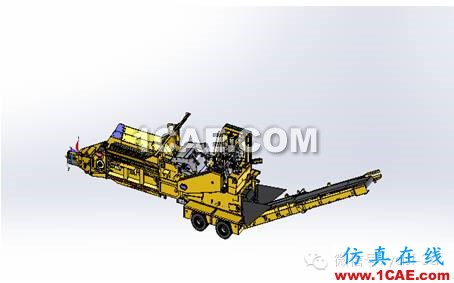

一、影響軟件性能的因素SOLIDWROKS軟件的運行效率,跟很多因素有關,比如硬件、軟件版本、系統設置、建模規范等?，F(xiàn)在SOLIDWROKS 2017出來了,我們也拿到了DELL一款高性能工作站,有條件做個性能測試。這次測試,主要是檢測硬件以及SOLIDWORKS 2017在該款機器上的表現,不涉及系統設置、建模規范的影響,并以我們以前的測試數據作為對照,讓大家有個直觀的了解,硬件及軟件版本對性能的影響。測試數據主要有下面兩項對比: 1、不同硬件配置對性能的影響 2、不同文件版本對性能的影響二、測試硬件及模型數據說明1、電腦配置信息兩臺電腦都是DELL工作站,一臺是M4500,i5的CPU,專業顯卡,這款機器當時在2012年是比較好的配置,我們的測試數據也是2012年測的,用的SOLIDWORKS 2012版?，F(xiàn)在我們測試的機器是DELL5510(DELL總裁機),今年最新款,超薄版,志強處理器,專業顯卡。兩款款電腦其他配置如下:2、測試數據信息百、千、萬三個量級數量的裝配體:三、測試結果數據1、百量級(298個零部件)的裝配體,還原方式打開:Dell M4500測試時間為:70秒(SOLIDWORKS 2012軟件,2012版數據)Dell 5510測試時間為:35秒(SOLIDWORKS 2017軟件,2012版數據)Dell 5510測試時間為:16秒(SOLIDWORKS 2017軟件,更新為2017版數據)2.1、千量級(6437個零部件)的裝配體,還原方式打開:Dell M4500測試時間為:154秒(SOLIDWORKS 2012軟件,2012版數據)Dell 5510測試時間為:125秒(SOLIDWORKS 2017軟件,2012版數據)Dell 5510測試時間為:77秒(SOLIDWORKS 2017軟件,更新為2017版數據)2.2、千量級(6437個零部件)的裝配體,大裝配模式打開:Dell M4500測試時間為:76秒(SOLIDWORKS 2012軟件,2012版數據)Dell 5510測試時間為:121秒(SOLIDWORKS 2017軟件, 2012版數據)Dell 5510測試時間為: 17秒(SOLIDWORKS 2017軟件,更新為2017版數據)2.3、千量級(6437個零部件)的裝配體,大型設計審閱模式打開:Dell M4500測試時間為:31秒(SOLIDWORKS 2012軟件,2012版數據)Dell 5510測試時間為: 4秒(SOLIDWORKS 2017軟件,更新為2017版數據)3、萬量級(14548個零部件)的裝配體,還原模式打開:Dell M4500測試時間為:608秒(SOLIDWORKS 2012軟件, 2012版數據)Dell 5510測試時間為:225秒(SOLIDWORKS 2017軟件,2012版數據)Dell 5510測試時間為: 145秒(SOLIDWORKS 2017軟件,更新為2017版數據)四、結果分析1、對比圖表2、結果分析從上面數據及圖表可明顯得出如下結論:(1)硬件對SOLIDWORKS軟件的性能影響非常大。運行SOLIDWORKS軟件,選購硬件配置的原則為:CPU主頻盡量高(核數多少不重要),內存盡量多,推薦8G以上,采用專業顯卡,最好用固態硬盤。(2)SOLIDWORKS 2017版性能有很大提升。在采用新版軟件時,一定要將舊數據轉換為當前版本數據,這樣才能發揮出新版軟件的性能優勢。(3)Dell 5510 總裁機+SOLIDWORKS 2017,比普通工作站+低版軟件,平均性能提升達到3.7倍。SOLIDWORKS® 2017 在裝配體、工程圖、Costing、Visualize、鈑金、零件和特征、草圖、導入導出、模型顯示、電路板設計等方面都提供了許多增強和改進功能。
