Solidworks中鈑金如何正確使用成形工具

2016-09-12 by:CAE仿真在線來源:互聯網

首先要?jiǎng)?chuàng)建一個將要拿來做成型工具的零件。

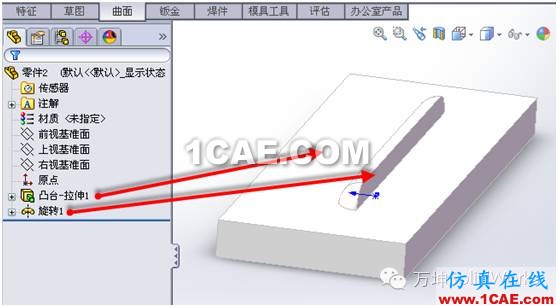

我們新建一個零件圖,將零件創建出來,如下圖所示:

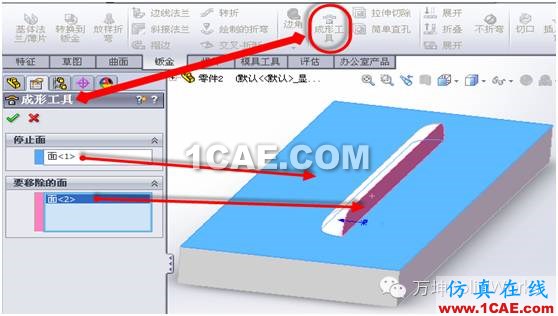

通過一次“凸臺-拉伸”和“掃描”將零件繪制完成,然后點擊鈑金中的“成形工具”按照所需要求如下圖一樣設置:

完了以后,我們暫將該零件取名為“成形工具”,并將其保存。

方法一:

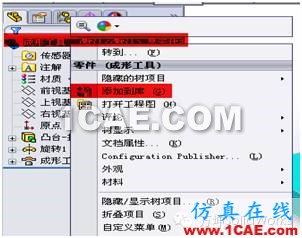

在FeatureManager設計樹中,右擊最上面零件名稱并從右擊菜單中選擇“添加到庫”如下圖:

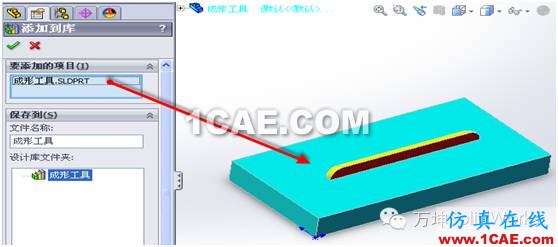

則跳出如下對話框:

我們選擇要添加的項目為該零件,設計庫文件夾為“成形工具”,如上圖所示設置。點擊確定則在庫文件夾中便會出現該零件。

方法二:

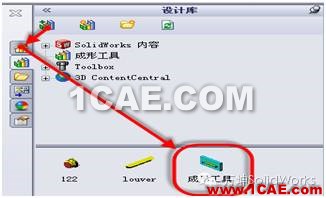

直接點擊上圖所示“添加到庫”圖標則跳出和方法一一樣的“添加到庫”對話框。

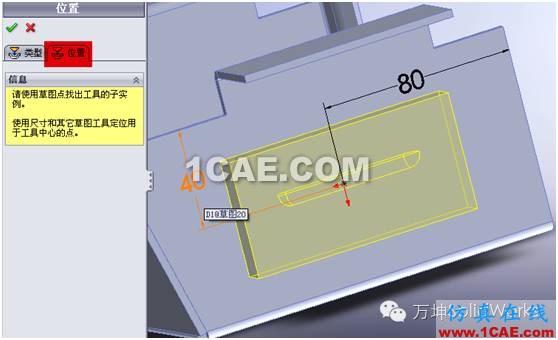

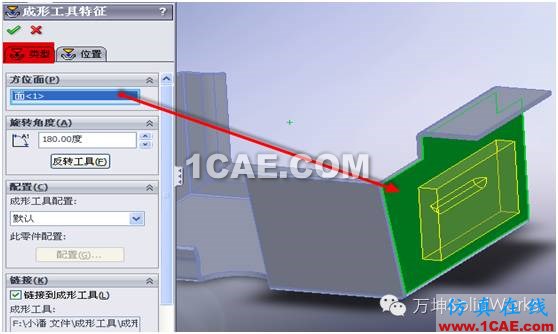

成形工具添加完成,我們打開一鈑金件,并從成形工具庫中將我們預先設置的“成形工具”左擊拖放到所需成形的鈑金面上,松開左鍵則跳出如下圖所示對話框,根據需求完成參數設置即可。
