SOLIDWORKS持續優化工程圖|操作視頻

2016-09-15 by:CAE仿真在線來源:互聯網

工程圖是產品對于制造過程的一種表達語言,所有的三維軟件都花了很大精力投入在自己的工程圖設計能力上,因為暫時的制造手段都需要依靠完整的工程圖來傳遞設計理念。

SOLIDWORKS的工程圖模塊,一直是業界公認的易于使用且功能完美的設計表達工具,幾乎每個版本,我們都能看到SOLIDWORKS在工程圖設計上的進步。

那么今天我們簡單的介紹幾個SOLIDWORKS工程圖上一些實用的小技巧:

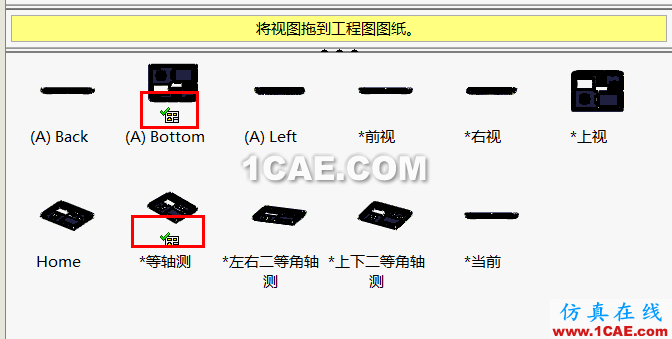

1. 工程圖面板圖標顯示

我們可以在工程圖視圖面板中看到已經被引用的視圖,并可以重復利用。

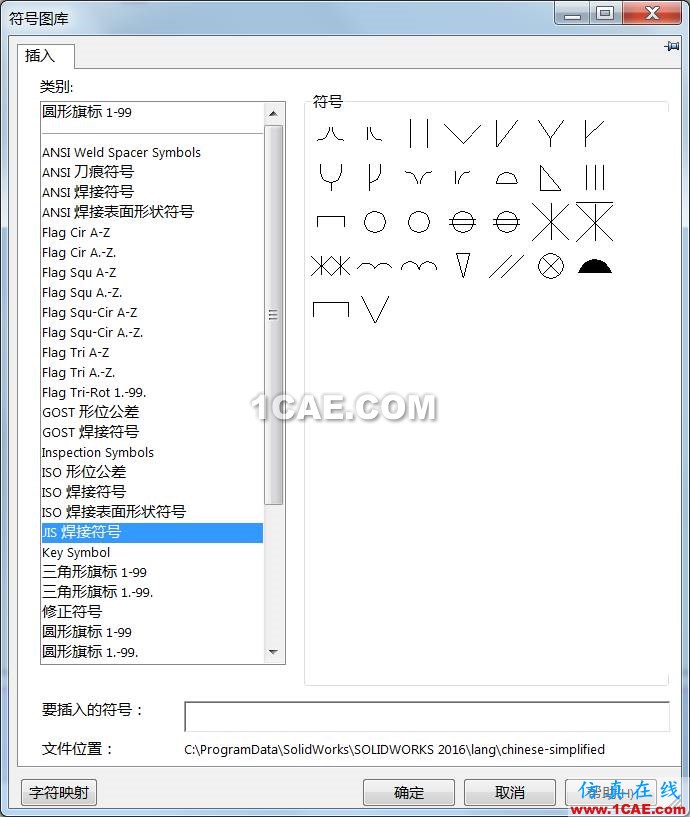

2. 符號庫選擇

符號庫可以幫助我們添加特殊符號

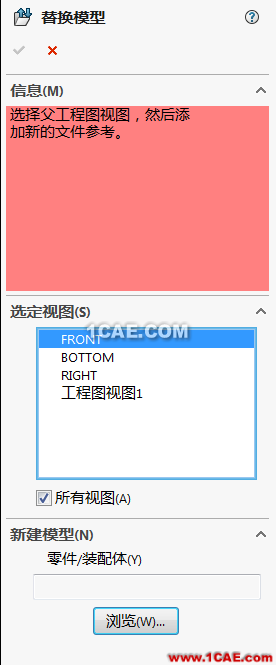

3. 替換模型視圖

通過替換模型可以實現對于工程圖中,相似模型的替換,以生成新的工程圖。

4. 層疊零件序號重定義

層疊零件序號可以重新定義

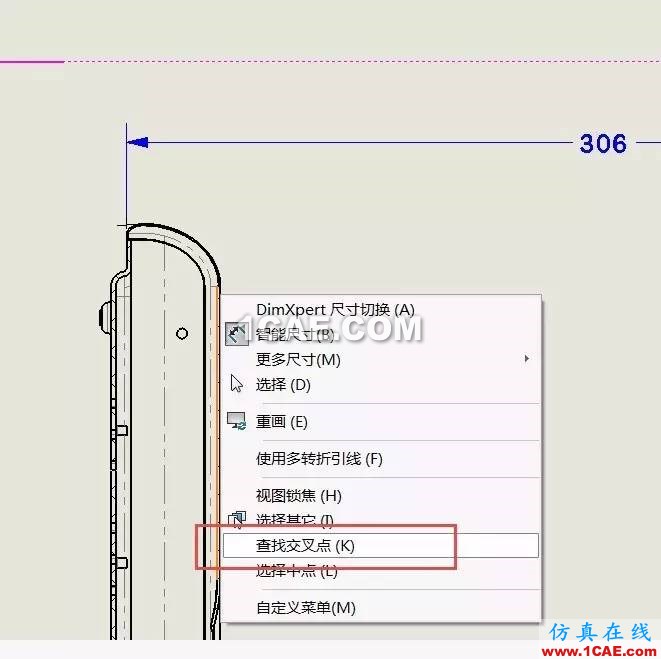

5. 虛擬交叉點

通過虛擬交叉點的設置可以解決過去查找虛擬點定位尺寸的問題。

以上只是我們對于SOLIDWORKS工程圖持續優化功能中一小部分介紹,我們會在后續的系列視頻中持續給大家?guī)矸窒?
