SOLIDWORKS螺紋線的妙用（視頻版）|產品技巧

2016-09-15  by:CAE仿真在線  來源:互聯網

SOLIDWORKS中有很多功能性的特征生成工具,比如螺紋線就是一個常用的特征工具,可以幫助我們生成真實螺紋和具有參照功能的修飾螺紋線。

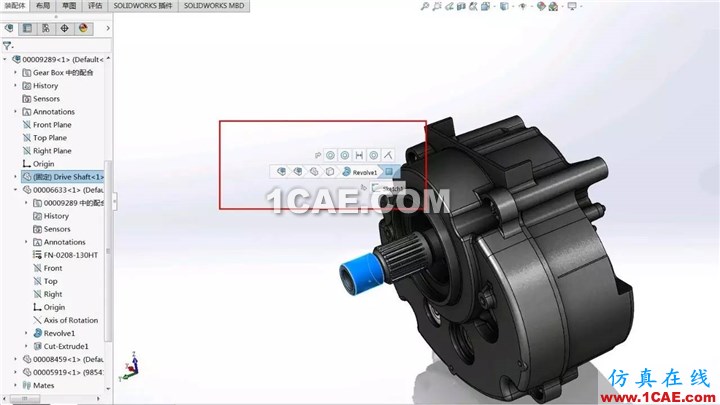

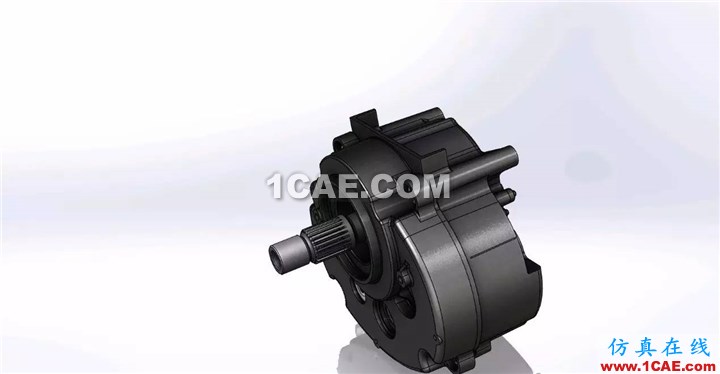

我們可以利用SOLIDWORKS 2016中導覽列快速打開裝配體中的子級零件,同時方便我們理解裝配體零件結構。

打開零件后,通過使用【螺紋線】這個功能,可以生成真實效果的螺紋(材料重量發生變化)。

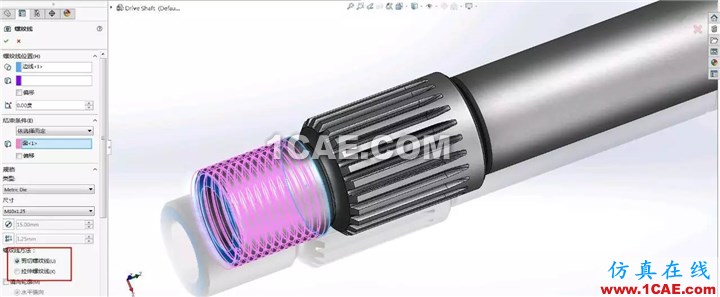

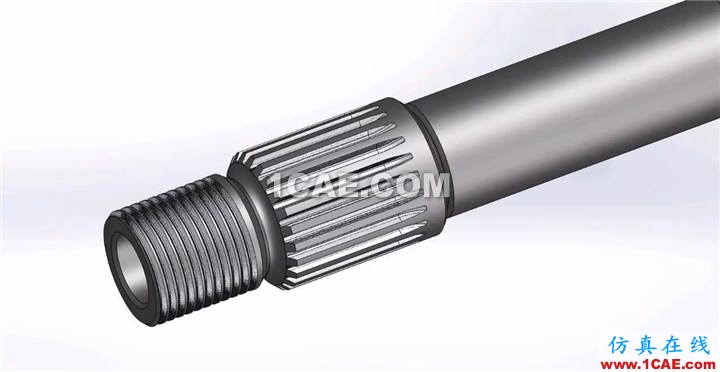

通過剪切螺紋線以及一系列螺紋參數的設置,可以快速獲得真實的螺紋特征。

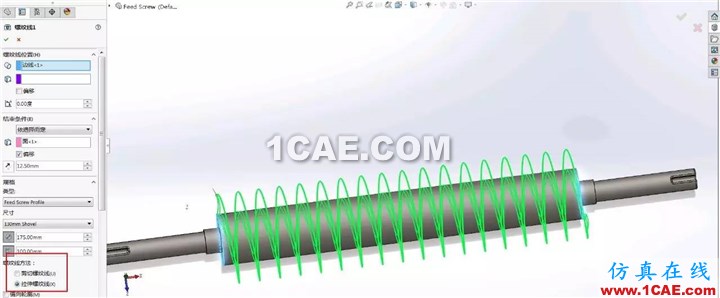

當然,除了剪切螺紋線,我們還可以使用拉伸螺紋線來幫助我們生成一些特殊旋轉結構的特征,這些特征利用其它手段生成可能會比較麻煩。

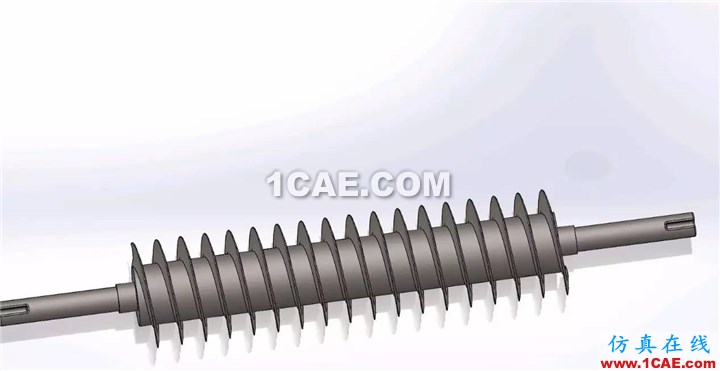

通過使用【拉伸螺紋線】而獲得圍繞圓周的旋轉葉片,極大程度的簡化了模型設計的過程。

怎么樣,螺紋線生成工具的效果還不錯吧,大家可以點擊下方視頻學習SOLIDWORKS 螺紋線的妙用:
