搜索solidworks套合樣條曲線命令（有坑）
2016-09-15 by:CAE仿真在線 來源:互聯網
首先筆者在寫這篇文章時,已經把2015版本的solidworks給卸載了,當初裝這個版本的時候純屬是對于MBD插件的好奇和想要嘗試的欲望。
在使用過程中,感覺2015版本的solidworks穩定性不差,和14版本的差不多,13版本之前的,感覺穩定性都不怎么好。
那么我們進入今天的正題,套合樣條曲線
首先我先用自己的理解解釋一下套合樣條曲線的概念。
所謂的套合樣條曲線,拆分為兩部分就是套合和樣條曲線,套合的意思就是連接合并,而樣條曲線則意味著,連接之后重新生成的一條曲線為樣條曲線。那么他的功能差別主要體現在連接部分的過渡部位。
所以我們可以這么理解,原來的多條線段,在使用套合樣條曲線之后會變成一條樣條曲線,而真正發生曲率變化的部位就在連接部位。
這里面有一個數值可以控制連接部位的最小半徑,叫做“公差”,公差的大小是可以控制連接部位的最小半徑的。
那么套合曲線的作用到底有什么效果呢?
在這里我使用一個案例(別針)來進行講解。

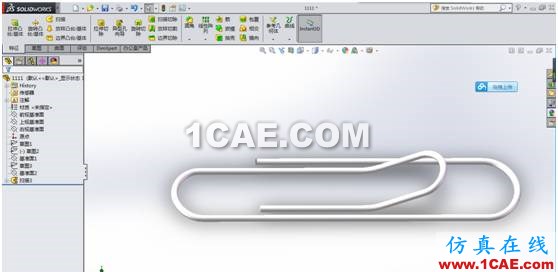

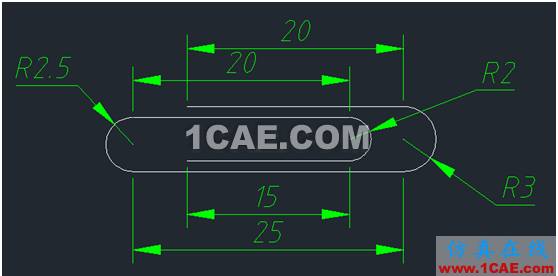

我們都知道,一般情況下別針的草圖是由多條直線和圓弧所組成的,所以我們?cè)谶M(jìn)行掃描時,掃描的實體就和草圖一樣是由多個直圓柱和圓弧柱體連接而成的,而他們之間是通過solidworks自定義的合并來形成一個實體的,節點處的連接線就是最好的證明。

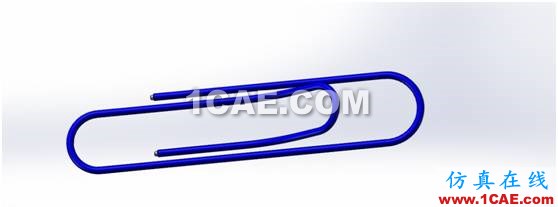

當然,在這里我們可以通過使用“顯示模型的上色視圖”來達到“套合樣條曲線”的外觀效果。但是在過渡位置我們這幅圖是通過草圖圓角命令來實現的,而在許多復雜的曲面里面,圓角這個命令其實是很難控制的。

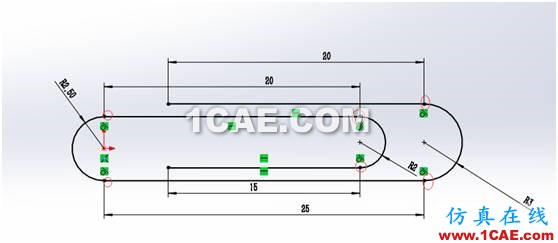

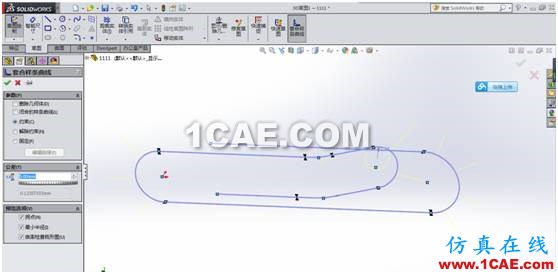

所以我們下面采用“套合樣條曲線”來重新來做一遍,看看效果怎么樣。
有的人說,還是有“點”啊,嗯,沒錯,還是有“點”。但是,這個時候你不妨放大草圖去看看,你就會明白這些點和原來的點有什么不同了。
下面我們來看看掃描之后的效果怎么樣。
這個是在帶邊視圖上的顯示哦。
在這里需要特別注意的是,別針彎曲部分我是通過公差來控制半徑的,而沒有使用圓角命令。
怎么樣,“套合樣條曲線”的命令會用了嗎?
我們來看一下最終的效果圖吧。
也許你覺得今天的話題結束了,但是我想說的是,還差一點。
(此處有坑)
那么套合樣條曲線有什么限制呢?
據solidworks官方的命令介紹,并沒有看出來這個命令的限制。但是,
我在15版的solidworks中遇到了一些麻煩。經過多次試驗之后,筆者得出以下結論:
在線線相連情況下:
1、15版套合樣條曲線不能同時套合帶有樣條曲線的多條線段,系統會提示無解;
2、15版套合樣條曲線不能同時套合兩條及兩條以上的樣條曲線,系統會提示無解。
而這些限制在14版本里并沒有,所以筆者在寫這篇文章時又把軟件換回了14版本,也希望遇到同類型問題的同仁們能夠做借鑒之用。
