SolidWorks異形彈簧的繪制方法

2016-09-15  by:CAE仿真在線  來源:互聯網

 方法:

1.新建一個文件

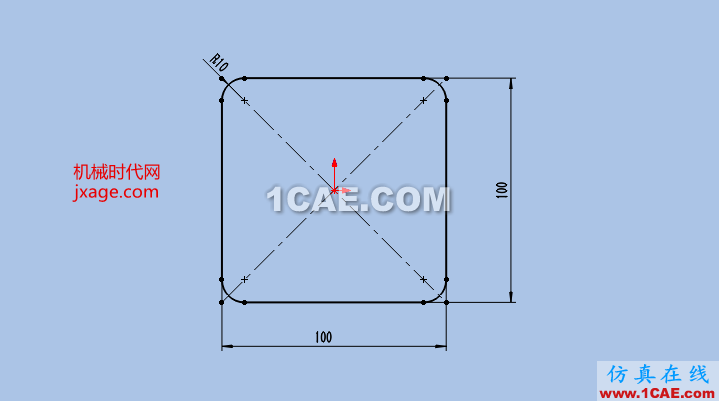

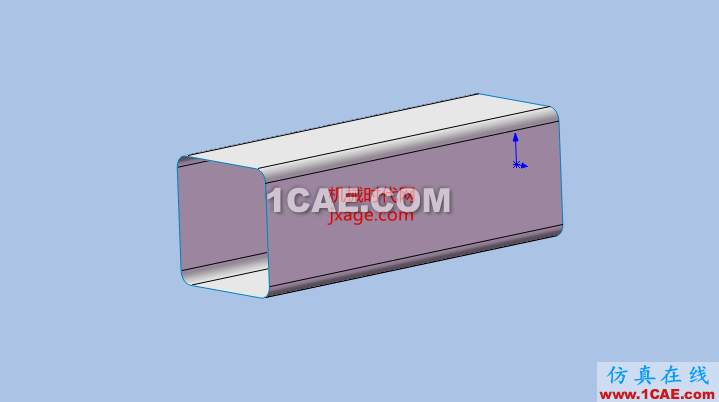

2.點擊【插入】–【曲面】–【拉伸曲面】,選擇前視基準面作為草繪平面,繪制如下的草繪。

拉伸長度為300.

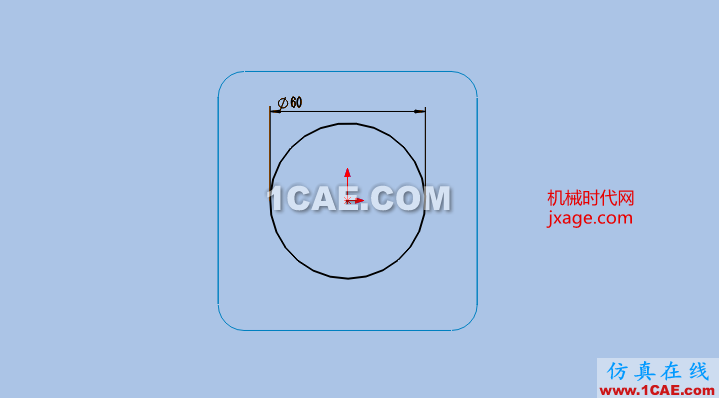

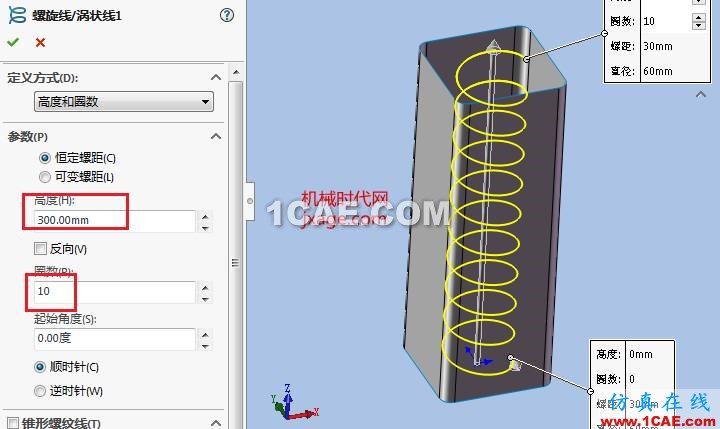

3.點擊【草圖繪制】,在前視基準面繪制一個圓,然后以此制作一條螺旋線。

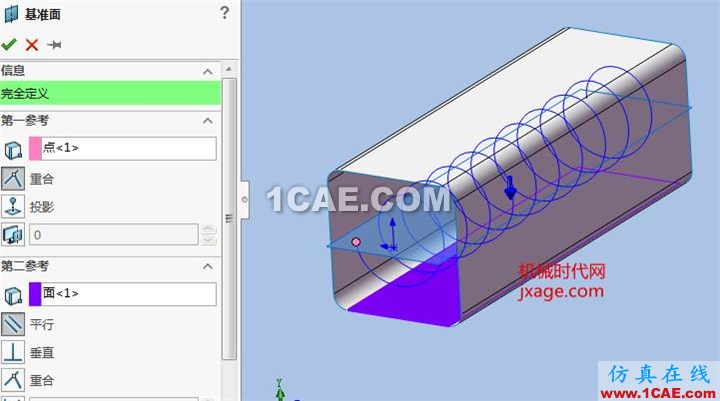

4.創建基準面1.

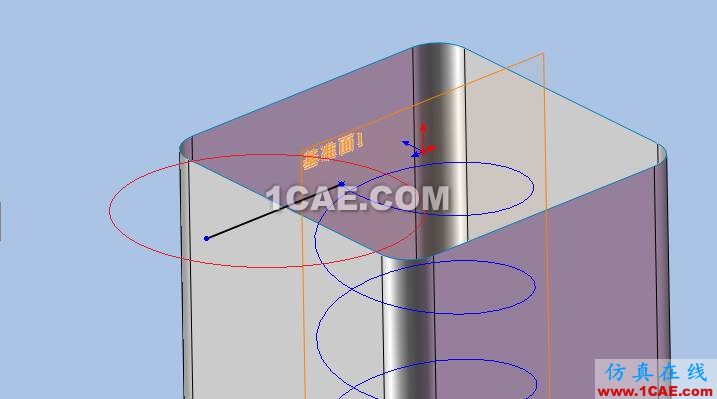

5.在上一步創建的基準面上繪制一條直線。

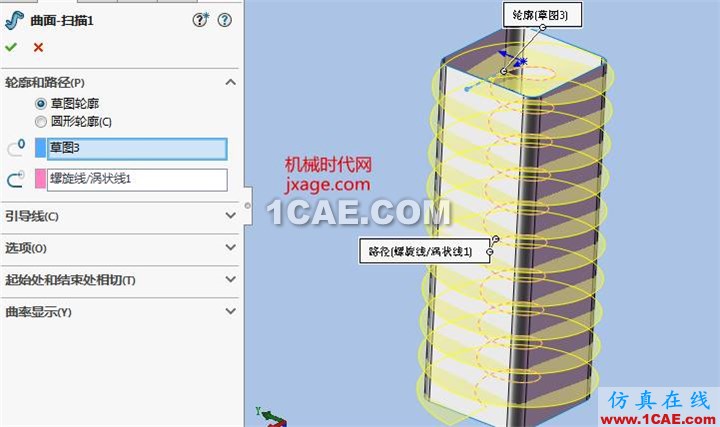

6.點擊【插入】–【曲面】–【掃描曲面】,選擇螺旋線作為掃描軌跡線,選擇上一步繪制的直線作為輪廓。

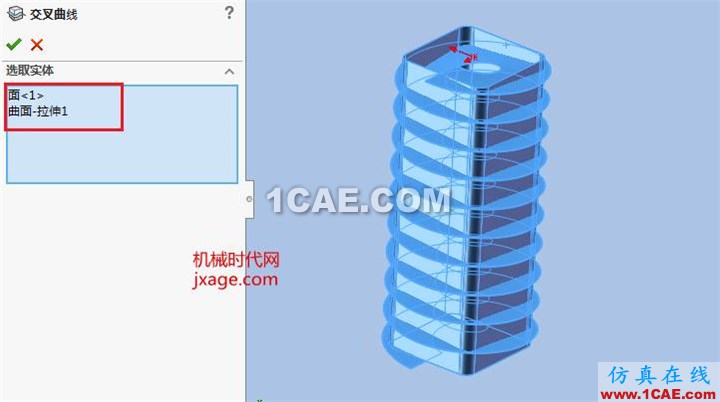

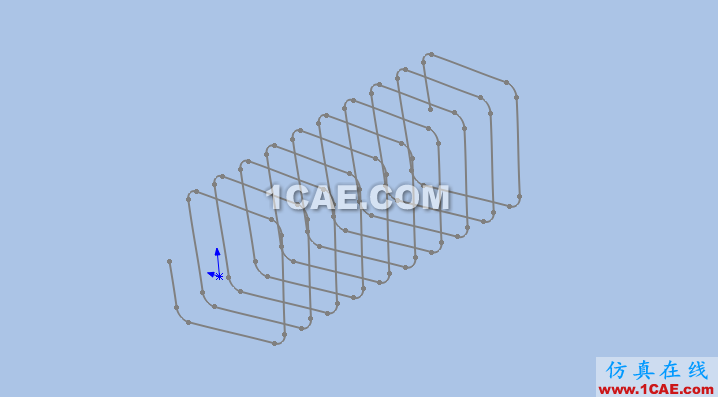

7.點擊【工具】–【草繪工具】–【交叉曲線】,創建如下的曲線。

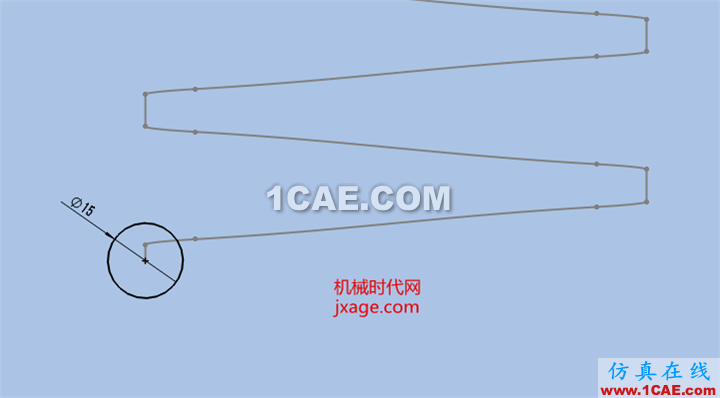

8.在基準面1繪制一個圓。

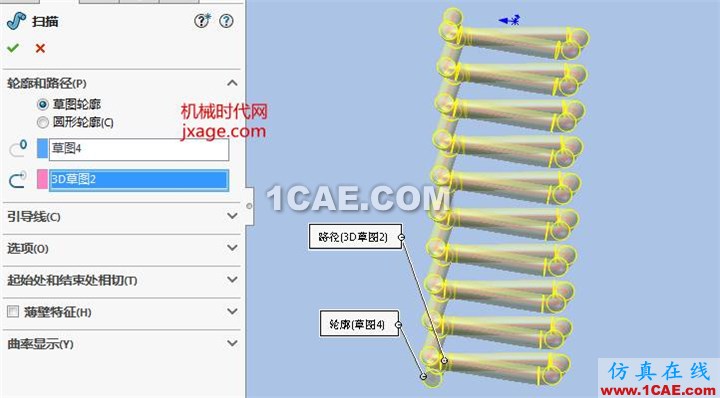

9.點擊【掃描】,選擇交叉曲線作為掃描軌跡線,選擇圓作為掃描輪廓。
