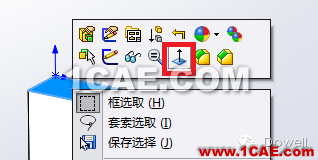

我們都知道在SolidWorks之中,有“正視于”這樣一個命令(圖1),我們也都習慣用這個命令。

圖1

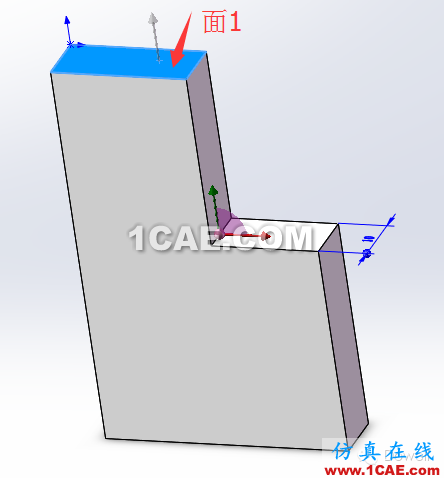

但是有時候我們會發現,當我們點了“正視于”命令之后,所得到的視圖并不是我們所想要的,而是需要旋轉90°。拿下例來說,選取面1為正視面(圖2)

圖2

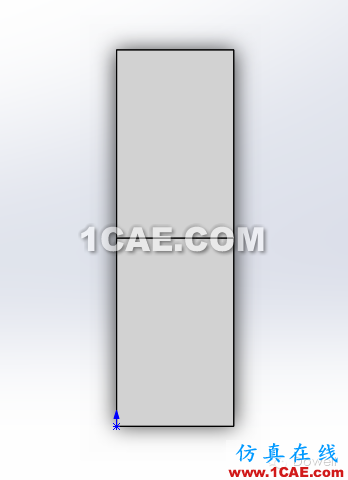

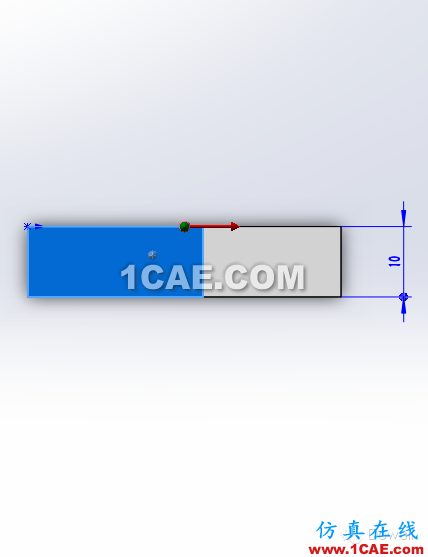

我們想得到“豎立”的正視圖(圖3),但是得到的卻是“橫向”的(圖4)。

圖3

圖4

雖然SolidWorks中提供了Shift加方向鍵來進行視圖的旋轉,但轉來轉去卻達不到我們想要的結果。這時,我們應如何做?

圖5

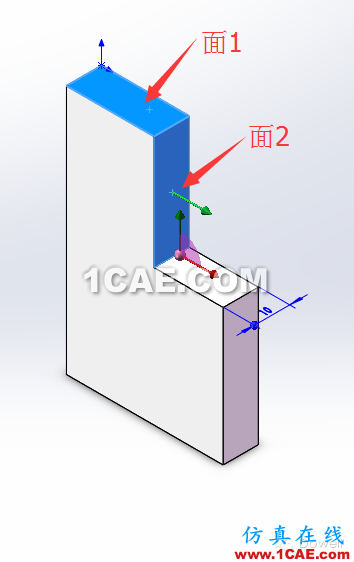

此時,我們選擇面1,然后按住Ctrl鍵選擇面2(注意選擇面的順序),然后再點“正視于”命令,這樣就得到了我們想要的“豎立”的正視于的效果。怎么樣,這個小技巧是不是挺給力的?
