ANSYS WORKBENCH靜態分析后的變形模型如何導出？

2016-08-07 by:CAE仿真在線來源:互聯網

ANSYS WORKBENCH靜態分析后的變形模型如何導出?

介紹如何在ANSYS WORKBENCH里面導出靜力學分析后的變形模型,這個問題也是有幾個CAE朋友提及到了,寫篇文分享下,廢話不多說,馬上入正題。

1.問題描述

為了敘述如何導出靜力學分析后的變形模型,這里只用個簡單的懸臂梁模型進行講解,懸臂梁尺寸為100x20x10mm,一段固定約束,上面施加10MPa均布載荷,導出其變形后的幾何模型。

2.分析思路

(1)先進行靜力學分析

(2)將結果文件更新到幾何體

(3)將變形后的幾何模型傳遞到FEM中進行模型的處理

(4)導出變形后的幾何體模型

3.步驟

(1)對懸臂梁模型進行靜力學分析

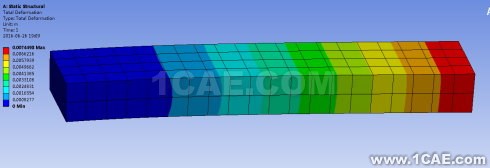

(2)查看其變形,如下圖所示

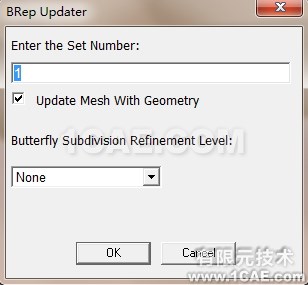

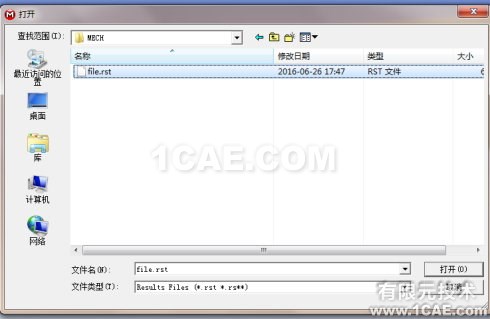

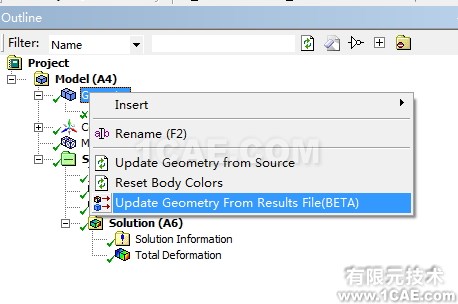

(3)選中模型樹的Geometry,右鍵,從結果文件中更新幾何體,打開其結果文件,如下圖所示。

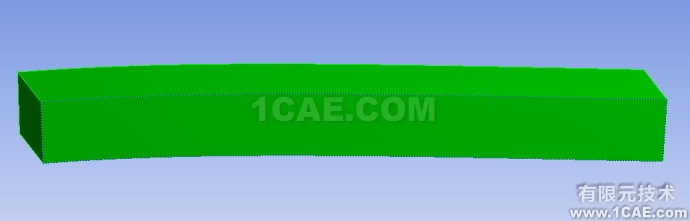

(4)完成幾何體更新之后,在模型窗口可以看到幾何體模型已經改變成之前分析的變形模型,如下圖所示:

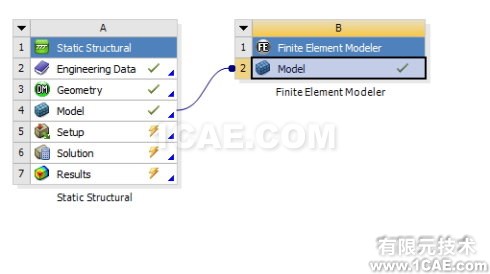

(5)將靜力學模塊的Model導出到FEM中,主要是對幾何體模型進行處理,如下圖所示:

(6)生成蒙皮

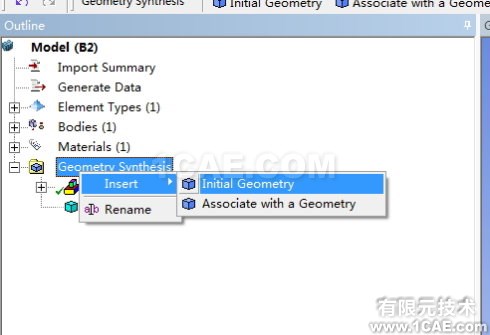

(7)插入初始幾何體

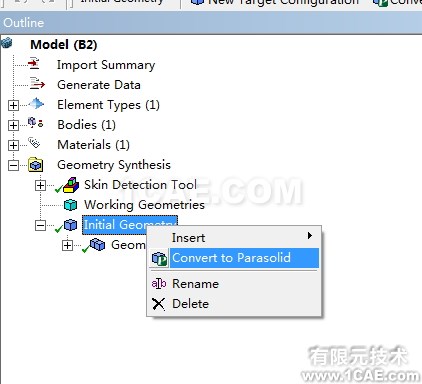

(8)將初始幾何體轉化成Parasolid格式

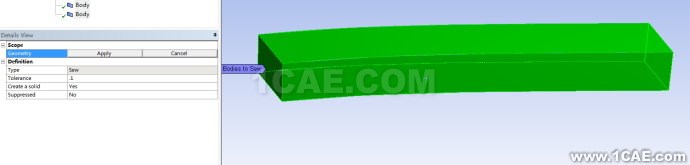

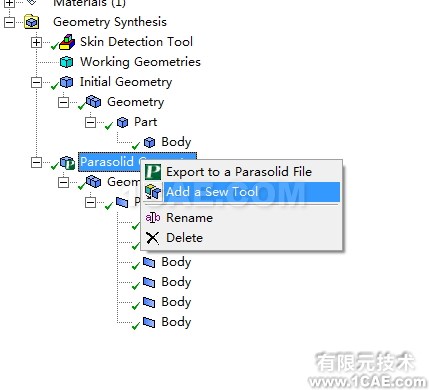

(9)這時轉化成的幾何體是由6個面體組成的,而不是實體,需要增加一個Sew縫紉工具,并選擇懸臂梁的6個面體,然后生成實體模型。

(10)此時,變形后的幾何體模型已經創建完成,接著導出即可。

以上為基于ANSYS WORKBENCH靜力學分析后導出變形的幾何模型的基本思路和步驟,有什么不足或者不同見解,請留言多多指教,大家一起交流學習,共同進步。謝謝!

【李祖吉】
