基于LSDYNA對截齒類工作機構破巖采煤研究
2017-09-02 by:CAE仿真在線 來源:互聯網

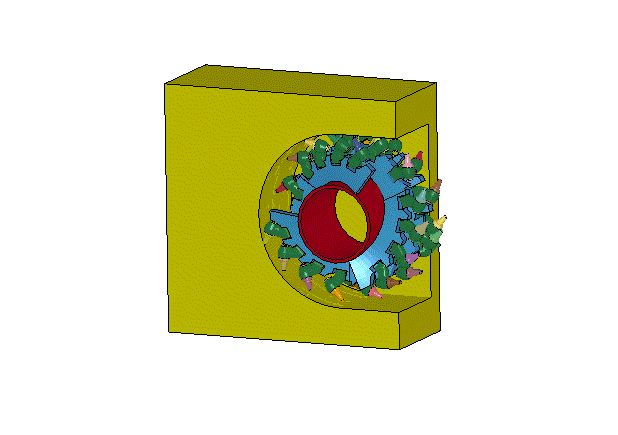

采煤機滾筒采煤研究

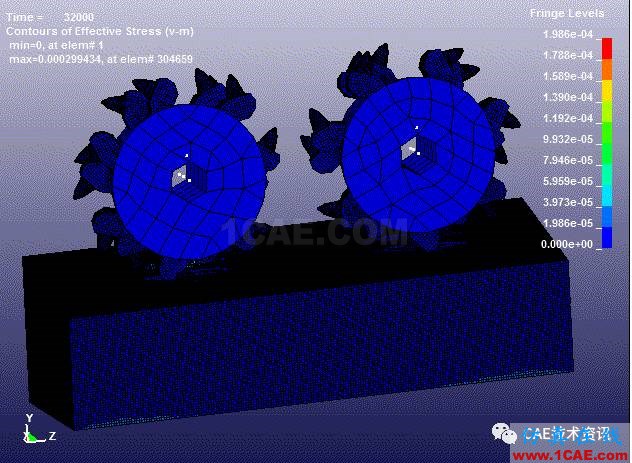

雙滾筒破巖研究

截割頭破巖研究
1.1前沿
采煤機滾筒,銑刨機銑刨輪,掘進機截割頭等主要通過將截齒按照一定的螺旋線排布規律安裝在相應滾筒,滾輪,炮頭上,達到截割破碎巖石,采煤,破碎路面的效果。
截割頭,采煤機滾筒,銑刨輪等是都是直接參與截割的工作機構,其截割破碎煤巖性能對整機的工作效率,可靠性和使用壽命,以及截割的經濟效益都有直接的影響,是整機綜合性能的體現。截齒按照一定的規律以螺旋線的形式排布在截割頭上,每個截齒具有六個安裝參數:半徑,圓周角,軸向距離,倒角,仰角,轉角,截齒的排布在截割巖石時相互作用,相互影響,好的排布不僅能夠提高機器的工作效率,還能夠延長截齒,以及整機的使用壽命。
而安裝在上面的截齒排布參數較多,單個截齒安裝參數有六個,另外還有截齒和截齒之間的參數:截線間距,螺旋升角,螺旋線頭數等。截割頭截齒排布的好壞可以通過試驗等進行驗證比較,不過這種驗證試驗成本高,效率低,而通過數字化仿真手段對截齒排布進行對比分析,不僅可以高效率的知道截齒排布的好壞,也可以大大降低成本。
通過利用lsdyna,matlab等軟件對排布進行研究對比,可以獲得具有較好工程價值的。
2.2 兩種不同排布matlab載荷譜的對比分析

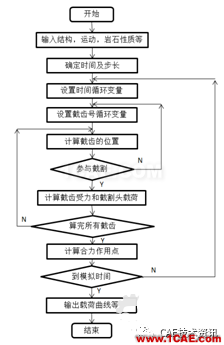

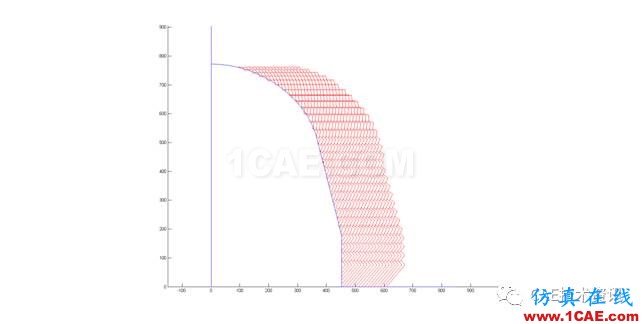

通過編寫matlab程序?qū)δ硟煞N排布進行對比分析,獲得兩種滾筒排布下的載荷譜:

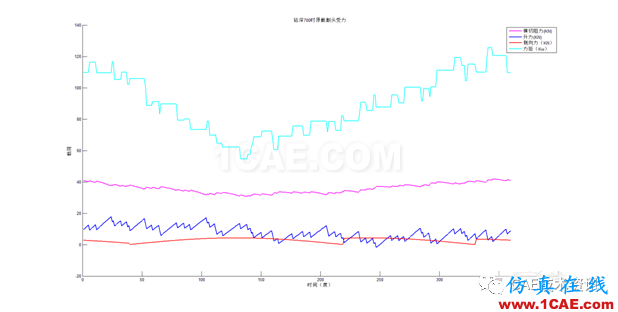

圖 1第一種排布載荷譜曲線

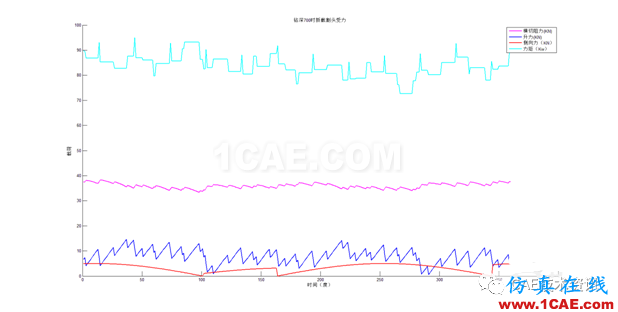

圖2第二種排布載荷譜曲線
2.3 兩種不同排布切削圖對比分析
通過對比每個截齒切削圖塊度大小來評判單個截齒受力是否均勻,切削圖越方正越好。

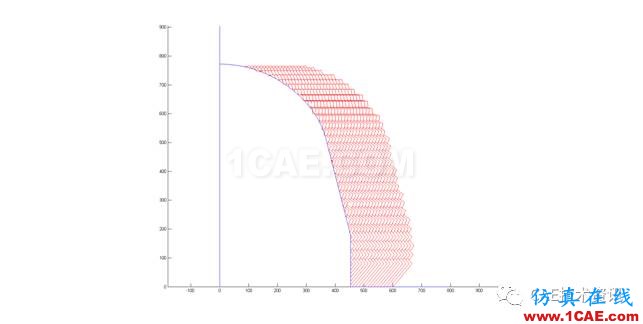

圖3第一種排布切屑圖

圖4第二種排布橫切切屑圖
2.4 兩種不同排布LSDYNA仿真對比分析

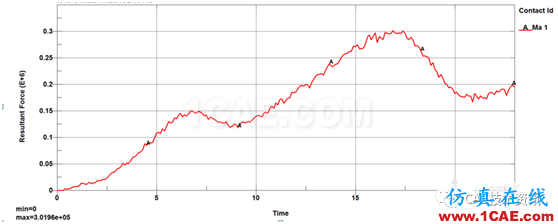

圖5第一種排布切削合力曲線

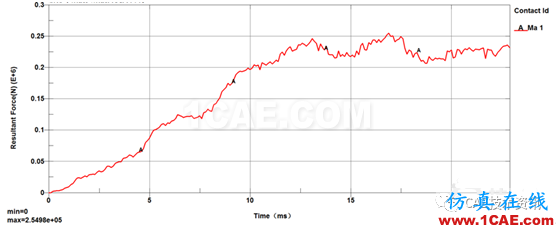

圖6第二種排布切削合力曲線
在仿真過程中還可以獲得不同排布切削時的煤巖體積,通過截割巖石所消耗的能量來求得不同排布的截割比能耗,從而評價不同排布截割破碎巖石的經濟性。通過載荷的波動也可以反映排布的好壞,波動越大說明振動越大,容易對軸承等造成損壞,從而影響整機的壽命。
