1  定義單元類型、實常數、材料模型

*MAT_RIGID; *MAT_PIECEWISE_LINEAR_PLASTIC

*SECTION_SOLID; *SECTION_SHELL

單元類型:Shell163殼單元、Solid164實體單元

實常數:殼單元剪切因子5/6,積分點數1,殼厚1

材料模型:上下模:剛體,DENS: 7.82E-5, EX: 2.1E5, NUXY: 0.3

扎件:多段線性彈塑性材料模型DENS: 7.82E-5, EX: 2.1E5, NUXY: 0.3



胚料真實應力-應變曲線

[*DEFINE_CURVE]

項目  1 2 3 4 5 6 7 8 9 10  11  12  13  14

應變  0 0.050.150.2 0.250.3 0.350.4 0.450.5 0.550.6 0.650.7

應力  30  44.552.157.361.264.266.668.571.172  72.572.772.772.4

胚料應變速率對應應力的比例因子曲線

項目  1 2 3 4 5 6 7 8 9 10  11  12  13  14

速率  1 5 10  15  20  25  30  35  40  45  50  55  60  65

因子  1 1.3 1.461.561.641.7 1.751.811.841.871.911.941.971.99

2  劃分網格

*NODE; *ELEMENT; *SET_SEGMENT

創建模具有限元模型,軋件柱面節點組

3  創建PART

*PART; *PART_INERTIA

定義模具質量中心

NO.	LCVECT	UCVECT
1	0	0
2	0	657
3	0	0



模具轉動慣量LS-DYNA Options>Inertia Options>Define Inertia

Ixx, Ixy, Ixz	100	0	0
Iyy, Iyz, Izz	100	0	100



4  定義接觸

*CONTACT_AUTOMATIC_SURFACE_TO_SURFACE

自動面-面接觸,接觸面(從節點):軋件柱面,目標面(主面):上、下模具Part

5  定義約束

*SET_NODE_LIST

*BOUNDARY_SPC_SET

約束軋件回轉軸UX,UY,ROTX,ROTY



約束軋件對稱面UZ

6  定義載荷

*BOUNDARY_PRESCRIBED_MOTION_RIGID

上、下模轉動速度

載荷數組:

NO.	CTIME	RBOZ
1	0	-1.57
2	1.34	-1.57



7  求解控制與求解

*CONTROL_ENERGY; *CONTROL_TERMINATION

*DATABASE_BINARY_D3PLOT; *DATABASE_FORMAT

*HOURGLASS

求解時間:1.33

文件輸出類型;輸出步數

能量控制;計算內存控制

沙漏控制:沙漏控制形式4,沙漏因子0.145,二次體積粘度1.5,一次體積粘度0.06

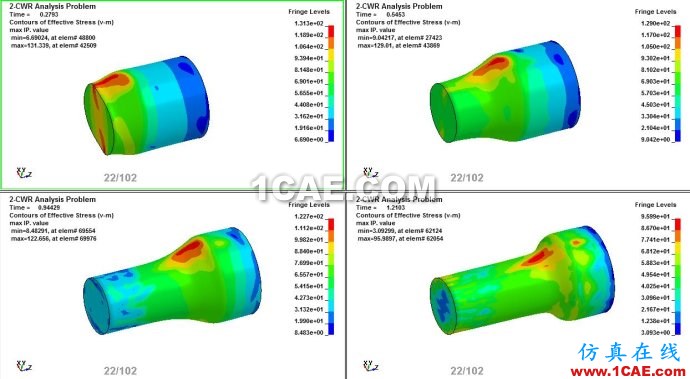

8  后處理





 金屬塑性成型模型,何濤,楊競,金鑫等. ANSYS 10.0/LS-DYNA非線性有限元分析實例指導教程[M]. 北京: 機械工業出版社, 2007.
