自動設置的流程模板功能

Dynaform5.9.3在自動設置模塊內新添加了流程模板功能。該功能可以為典型的零件,諸如翼子板,引擎蓋內、外板,頂蓋內、外板等設置固定的分析流程。并且支持流程的導入,導出,存儲。

流程模板功能

流程模板功能的作用

每次使用Dynaform分析零件,都需要創建分析類型,無論是拉延,切邊,翻邊,還是回彈等等,都需要用戶設置不同分析類型,以便在軟件中一次性完成所有工序的設置。

有些零件,比如車門內板,外板之類。這些零件的分析步驟基本一致,所不同的是零件之間的曲面結構有細微差別,所以用戶在設置時需要重復勞動。為了減少這種重復勞動,簡化用戶日常分析的時間,我們推出這個流程模板的功能。

該功能支持用戶創建零件的分析流程,且可固化該流程,形成用戶自己的流程庫,如果進行類似零件的分析,只需在庫中尋找需要的流程模板即可一次性完成分析類型創建。

具體流程如下

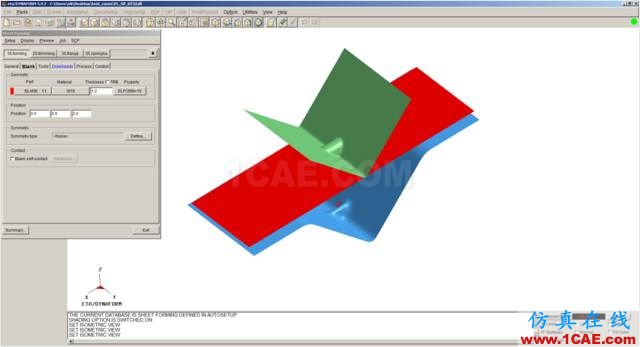

完成標準分析流程

在593的環境下,完成一個零件的標準分析流程,包括拉延,切邊,翻邊,回彈的全工序分析。

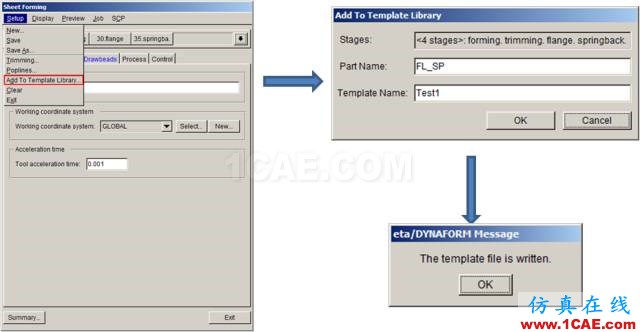

添加到流程模板庫

通過新的流程模板命令,將上述的設置流程固化,并添加到庫中。

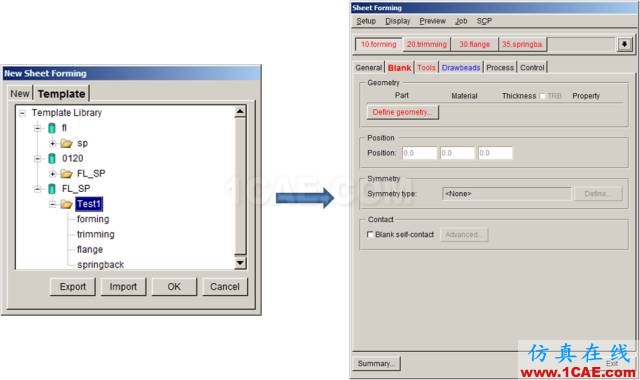

創建新的流程設置

在新的設置中,通過導入流程庫中的標準設置,一次性創建包括拉延,切邊,翻邊,回彈的分析流程,用戶只需逐步設置即可,節省大量分析時間。
