搜索阿毅2013沖壓仿真系列講座-DynaForm如何設置多個壓料（頂料）
2016-11-16 by:CAE仿真在線 來源:互聯網
今天看到一個網友問多個壓邊(頂料)問題:詳細看這個帖子
http://forums.caenet.cn/showtopic-534208.aspx
這個問題其實可以延伸一下,就是如果有非常規的模具,有多個運動或者靜止的實體,該如何設置的問題;
如果對DynaForm比較熟悉后,就沒有必要糾結于用單動或者雙動了,只要按照實際的工藝,把需要的模具曲面(單個零件)導入到dynaform,設置正確的運動方向并正確的設置力的大小(方向)和速度(方向),即可
像下面這個例子,本來想用中間的內頂桿頂住blank的,但是設置人員犯了一個錯誤,就是把頂桿和下模放到一個層里面了,這樣就不對了,因?yàn)轫敆U需要運動而下模則是固定的,所以必須要分開設置到不同的層里面去;

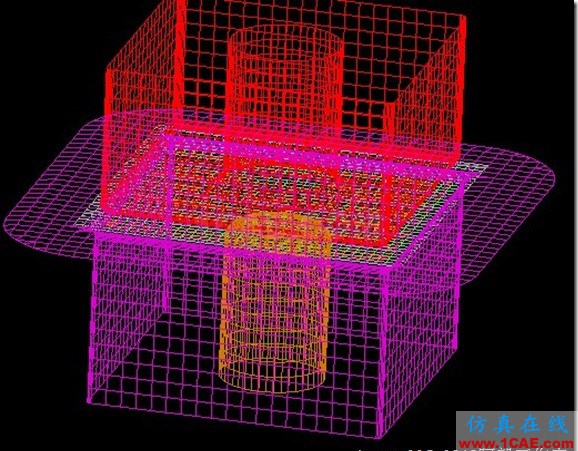

設置(創建一個層,然后用添加到... 層,將頂桿添加到新建層)完畢后,效果如下:

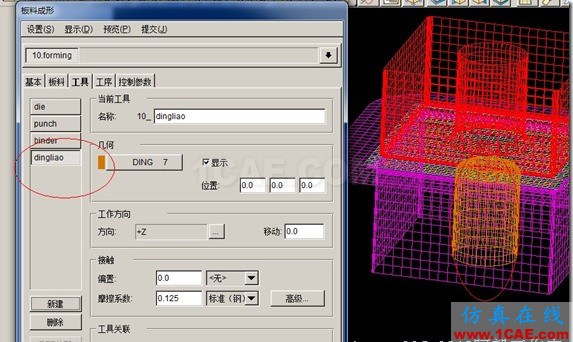

新建一個tool,將新建的層添加進去;(注意方向)

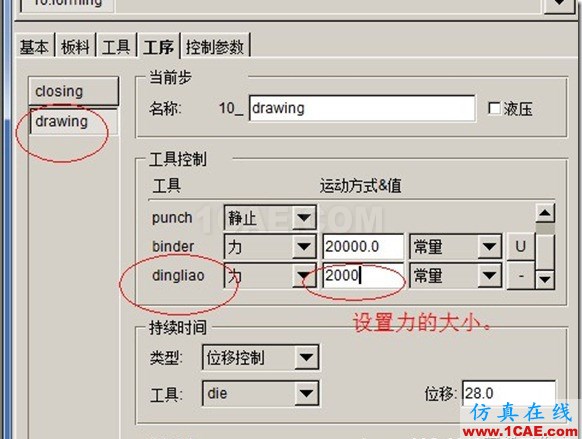

設置新建tool的運動方式,;
通過以上簡單過程,其實可以發現,無論有多少個工具,只要正確的設置層和Tools,就可以實現實際的模具成型過程;
