ABAQUS有限元分析在橋梁工程中的應用案例

2013-06-28  by:廣州ABAQUS培訓中心  來源:有限元分析培訓中心

ABAQUS在橋梁工程中的應用

一、橋梁施工過程模擬

    在橋梁施工方面Abaqus提供了單元生死(Model Change)、鋼筋混凝土材料屬性以及鋼筋預緊力等功能。下圖是某大橋施工過程的模擬。

\

二、橋梁模態分析

    Abaqus提供了兩種求解振型的方法:Lanczos方法和Subspace兩種方法,兩種方法各有優缺點,分別實用于規模較大,頻率提取多的結構和規模小,頻率提取少的結構。右圖橋梁長140m,高80m。其一階和四階振型如下圖所示。

\

\

三、美國金門橋地震響應分析

    Abaqus有功能強大的顯式求解器,下圖是利用Abaqus顯式求解器對美國金門大橋做的地震響應分析。

\

四、荊沙長江斜拉橋結構三維仿真

    位于湖北省荊州市的荊沙長江公路大橋南汊通航孔主橋如下圖所示,主跨布置成160+300+97m,橋梁全長557m,下圖分別是利用Abaqus對該橋做的施工過程模擬、結構動力響應及地震響應分析結果。

\



1.有限元模型和施工過程模擬

\

2. 模態分析

\


3.地震響應時程仿真和分析

\

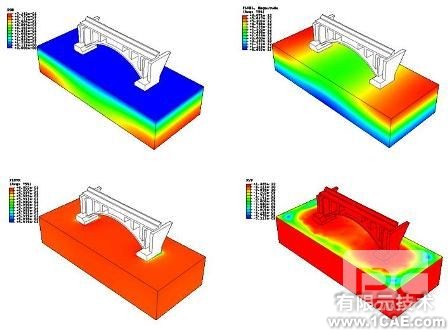

五、橋梁基礎沉降分析

\


開放分享:優質有限元技術文章,助你自學成才
