openFOAM前處理器Demo算例3

2016-09-03  by:CAE仿真在線  來源:互聯網

該算例針對A320進行CFD分析:
1. 網格劃分完成后節點數和face數分別為 5067114 和 13344000;網格生成的面文件達 450M。本人16G內存,64位程序已無法顯示網格。
2. 求解器使用simpleFOAM
3. 離散格式和P/U/K等格式 參考 fvSolution fvSchemes,參數可在FasFlow solver 相關面板中設置

算例的所有文件可以從如下網址下載:
http://www.cfdsupport.com/download-cases-a320.html

cfdsupport 圍繞openFOAM做了不少開發,其它算例文件也可以從如下網址下載:
http://www.cfdsupport.com/download-cases.html

算例流程:

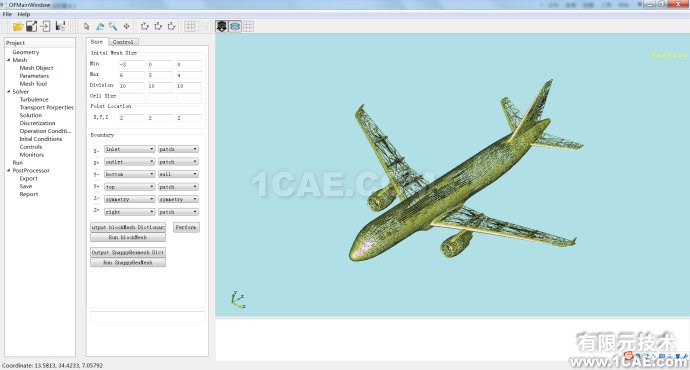

1. 導入幾何 STL

openFOAM前處理器Demo(8)--算例3

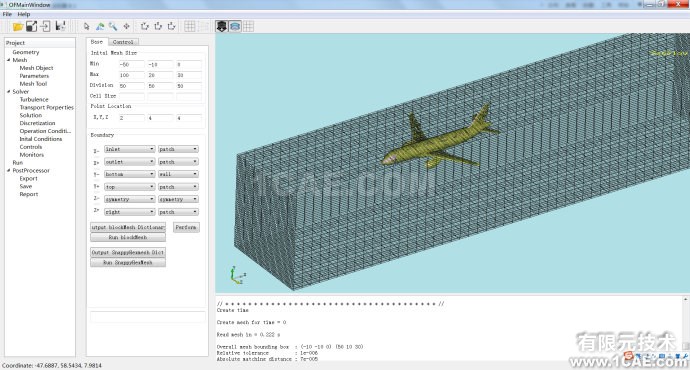

2. 設置BlockMesh劃分網格;

openFOAM前處理器Demo(8)--算例3

openFOAM前處理器Demo(8)--算例3

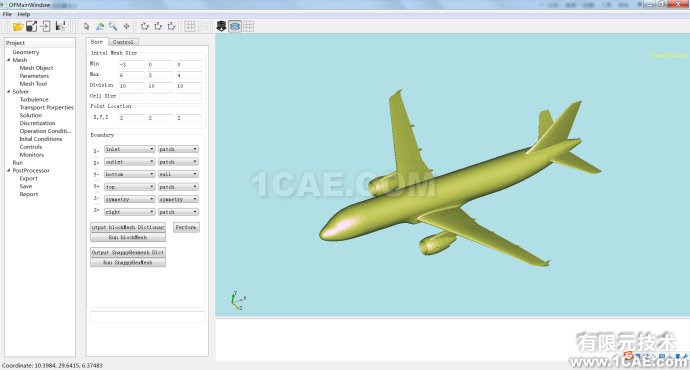

3. 設置snappyHexMesh劃分網格
openFOAM前處理器Demo(8)--算例3

4.有興趣的朋友可以運行完成后用ParaView查看下結果。
