Pro/Mechanica機構力學分析

2013-06-06 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

本文簡述了使用CAE軟件Pro/M對產品的關鍵零件進行靜力學分析,并在分析的基礎上進行優化設計。
武啟秀劉興升武墨林來源:e-works
關鍵字:CAE Pro/Mechanica 有限元分析

1 前言
Pro/Mechanica是模擬模型的物理特性并據此改進你所設計產品的機械性能的CAE(Computer Aided Engineering)軟件之一。Pro/M用戶可以在proengineer集成模式下直接使用proe模型?？梢杂肞ro/M直接計算出零件的應力、應變、零件固有頻率、熱傳導路徑等,Pro/M可以象在真實的試驗室里模擬機構的物理性能。Pro/M具有廣闊的分析范圍、極好的建模能力、和一定的靈活性并且與proe完全集成,是proe用戶進行有限元分析和優化設計的首選CAE軟件。使用Pro/M要求用戶有相當?shù)牟牧狭W(xué)知識和專業英語閱讀能力。由于我公司近年使用PTC公司的三維造型軟件proengineer(proe)和PDM(產品數據管理)軟件Winchill都取得了很大的成功,所以Pro/M是我公司進行機構、零件有限元分析及優化設計的首選CAE軟件。
2 Pro/M概述
Pro/M有兩種基本工作模式:集成模式和獨立模式。在集成模式下,你在proe下完成所有Pro/M的功能,包括零件建模、定義約束條件、敏感度分析、優化設計等;獨立模式在一個獨立的界面下工作,從導入的幾何模型(包括proe的part模型及其它CAD軟件生成的模型)或用Pro/M生成的幾何模型來進行各種分析。
Pro/M產品由三個模塊組成,結構、熱、和運動。結構是一個廣義的概念,包括土木工程,汽車結構、船舶結構、機械零部件等。Pro/M 結構模塊功能:1. 靜力分析,用于求解靜力載荷作用下機構的位移和應力,包括線性和非線性。非線性包括塑性、大變形、大應變、超彈性、蠕變等;2. 模態分析,用于計算結構的固有頻率及模態;3. 屈曲分析,用于計算屈曲載荷和屈曲模態。
2.1 Pro/M與有限元
有限元法是借助計算機解算場問題的近似計算方法。它利用離散的數學概念,把整個求解域離散成有限個單元(子域),利用單元的特性,經過數學規劃后得到一個表征整個求解域問題的線性方程組,近而得到數值解答。
有限元法的解題步驟:1. 求解域的離散化:即網格劃分,把求解域離散成許多小的單元,單元與單元之間用節點連接。Pro/M可以自動劃分網格,也可以手動劃分網格。網格越密,計算精度越高,但對計算機性能要求高并且所花費的時間長。2. 選擇插值函數。3. 構建單元線性方程組。4. 形成整體系統方程組并求解。
2.2 有限元模型和一般處理步驟
這里所指的模型是一個廣義的概念,我們必須對有限元模型有清晰的認識。
    對有限元模型的處理步驟:
2.2.1 實際零件轉化為簡單物理模型
零件簡單化包括對零件材料的物理機械性能作一些假設,我們通常假設材料是連續的、均勻的和各向同性的。一些對分析結果影響不大的因素將被忽略,如倒角、倒圓角、甚至一些安裝孔也可能被簡化以縮短分析時間。在不影響分析精度的條件下,應盡可能對模型進行簡化。
2.2.2 簡單物理模型轉化為數學模型
為了用數學公式表述復雜物理模型,我們假設材料特性為線性并理想化載荷及約束條件。我們通常假設載荷是穩定的,不是隨機變化的、約束條件(如焊接、緊固)是牢靠的、梁是細長的等等。
2.2.3 數學模型轉化為有限元模型
    包括網格的劃分和構建單元線性方程組。
    上述三個步驟有時候被組合在一起。在Pro/M中已經自動對材料進行均勻性、連續性、線性假設。
2.3 Pro/M力學分析步驟
2.3.1 幾何模型的創建
集成模式下創建幾何模型使用proe,也可以在獨立模式下創建幾何模型或從其它軟件創建的模型導入到Pro/M中。
2.3.2 模型類型
集成模式下,缺省的模型類型為三維實體。
2.3.3 定義零件的工作環境
2.3.3.1 為模型指定材料:
在組件中可以為每一零件指定不同的材料。應力分析時需定義材料的楊氏模量和泊松比。許多FEA軟件都有自己的材料庫,用戶可根據自己的需要選擇材料。
2.3.3.2 定義約束:
約束方式有:點、曲線、面、周期性對稱四種方式。每一種方式有完全約束、完全不約束、在特定方向約束三種方法。
2.3.3.3 定義加載模型上的載荷:
載荷類型有:點載荷、均勻邊載荷、曲面上的壓力、重力、軸承承載等。
2.3.3.4 定義運行分析:
如果你對你的模型滿意而決定不再修改模型,就可以定義分析,包括分析時所用的約束、載荷、分析的精度等。運行分析時,可以定義分析所使用的內存大小、分析結果存放的位置等。在使用Pro/M進行力學分析時,Pro/M調用AutoGEM子程序完成網格的自動劃分,
2.3.3.5 輸出分析結果:
Pro/M提供了直觀、有效的圖形工具來表示分析的結果。包括應力分布、點位移量、變形能等。
2.3.3.6 較核輸出結果:
2.4 Pro/M的收斂性
FEA軟件一般有兩種收斂方式:P方法、H方法。H方法是其它FEA軟件常用的方法,它通過不斷地細化網格來提高分析精度。Pro/M采用P方法,在不改變網格劃分的情況下靠提高插值多項式的階數來達到設定的精度。多項式的最高階數為9,如果9階多項式仍達不到設定的精度,再細化網格,但這種情況很少出現。只有收斂性得到保證,分析結果才被認為可靠。
Pro/M檢驗收斂性的方式有三種:Quick Check、Single-Pass Adaptive、Multi-Pass Adaptive。Quick Check只適用于粗略計算,不能作為最終的計算結果。
2.5 Pro/M的敏感度分析
敏感度分析可以計算零件的某一尺寸對分析目標的影響程度。從而得知那一尺寸對零件的分析目標影響最大。在進行敏感度分析前,你需要指定設計變量的變化范圍,系統自動改變變量的值,重新再生模型并進行分析研究。可以通過輸出窗口來顯示變量與分析目標之間的變化關系。
2.6 Pro/M的優化設計
Pro/M的優化設計是指給定一些約束條件(某一點的最大位移量等),在設計變量允許的范圍內,尋求使設計目標變量最佳(如總質量最小、體積最小、成本最低)的方法。最優方案是最有效率的方案。使用Pro/M節省了設計人員的重復勞動。優化過程可以通過圖形來表示。
3 Pro/M應用實例
為了使Pro/M的分析結果與理論計算結果進行對比,我選擇大學《材料力學》中的習題作為Pro/M的實例。
3.1 題目:
一懸臂梁、截面為矩形,截面高度為80mm,寬40mm。懸臂梁長2000mm,在1000mm處受向下力,大小2500N,在頭端受向上力,大小5000N。求梁內的最大彎曲正應力。理論計算答案:176MPa。

Pro/Mechanica機構力學分析+學習資料圖片1
3.2 Pro/M解決方法:
題目分析:這是一典型的懸臂梁的題目,可以用Pro/M的理想化模型的梁?jiǎn)卧獊矸治鲆蕴岣哌\(yùn)行效率和精度。測試環境為使用集成模式下的Pro/M。
解題步驟:
3.2.1 建立Pro/M模型,由于已經把模型理想化為梁,所以在proe中只需輸入三個基準點。啟動proe,輸入文件名:liang,插入三個基準點,輸入坐標分別為PNT0(0,0,0)、PNT1(1000,0,0)、PNT2(2000,0,0)。
3.2.2 點擊應用程序→Pro/Mechanica,進入Pro/M工作狀態。出現單位提示窗口。如果力的單位為N、長度單位為mm、時間單位為s,說明你的單位為國際標準單位,否則應返回proe中重新設定單位。
3.2.3 選擇菜單structure(結構)→idealizations(理想化)→beams(梁)→new(新建)

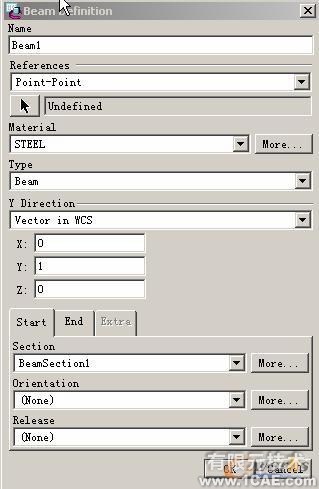

出現梁屬性定義對話框(如圖2所示)。輸入梁的名稱或使用缺省。參考選Point-Point,定義點,選擇PNT0和PNT1,材料選擇STEEL(鋼),類型為beam(梁)。然后定義截面形狀。Pro/M中已經內置了許多常用的截面,如矩形、中空矩形、工字梁等。點擊section(截面)旁邊的More按鈕→Edit(編輯),出現圖3所示的對話框。輸入截面的高度80和寬度40。

Pro/Mechanica機構力學分析+學習資料圖片2

圖2

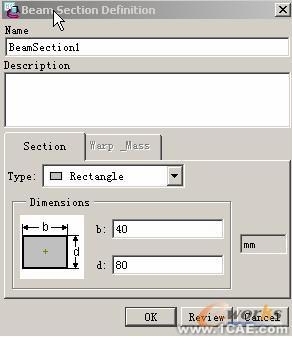

Pro/Mechanica機構力學分析+學習資料圖片3
圖3

3.2.4 同樣的方法定義PNT1和PNT2之間的梁?jiǎn)卧?BR>3.2.5 定義約束:選擇菜單structure(結構)→Model(模型)→Constraints(約束)→new,定義點約束,完全約束點PNT0(即約束PNT0的六個自由度)。
3.2.6 定義載荷:選擇菜單structure(結構)→Model(模型)→Loads(載荷)→new,定義點載荷,選擇PNT1,Y方向輸入-2500N,再新建點載荷,選擇PNT2 ,Y方向大小5000N。
3.2.7 定義分析:選擇菜單structure(結構)→Analyses(分析)→new。彈出對話框,可以看到在分析定義中已經包括了前面定義的約束和載荷,收斂方式選擇Multi-Pass Adaptive,最大階數為6,收斂度為10%。
3.2.8 運行分析:選擇菜單structure(結構)→run,在運行分析時,可以定義分析結果文件輸出位置、運行分析所使用機器的內存大小。
3.2.9 分析結果:下面為結果文件anaylasis1.rpt(由于篇幅,刪除無關內容)。
    Total Mass of Model: 5.009331e-02   //模型質量
    Constraint Set: ConstraintSet1          //約束條件
    Load Set: LoadSet1                      //載荷
        Measures:
            Name              Value      Convergence
       --------------     ------------- -----------
       max_beam_bending:   1.757813e+02      0.0%
       max_beam_tensile:   0.000000e+00      0.0%
       max_beam_torsion:   0.000000e+00      0.0%
       max_beam_total:     1.757813e+02      0.0%
       max_disp_mag:       3.300328e+01      0.0%
       ......
       max_stress_vm:      1.757813e+02      0.0%
       ......
       strain_energy:      7.028312e+04      0.0%
    也可以用圖形直觀表示:

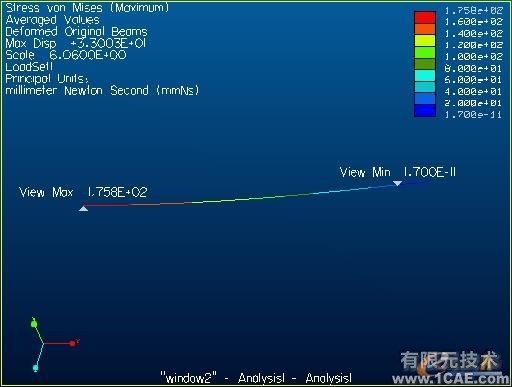

Pro/Mechanica機構力學分析+學習資料圖片4

結果表明:Pro/M的計算結果為175.8MPa,與理論計算結果完全一致。
4 結論
Pro/M的功能非常強大,由于時間、精力有限,敏感度分析、優化設計及零件的模態分析不在本文探討。Pro/M具有諸多優點,被廣泛應用在機械設計、仿真設計、機械加工設計、模具設計等領域。是機械工程師進行結構設計、有限元、優化設計分析的強有力CAE工具。能很大程度提高設計水平、減少投入成本、縮短產品開發周期。
