軸模型有限元分析

2017-07-12  by:CAE仿真在線  來源:互聯網

使用ANSYS Workbench軟件對軸零件受力分析(在分析前要將軸模型保存為zhou.x_t格式)分析步驟如下:

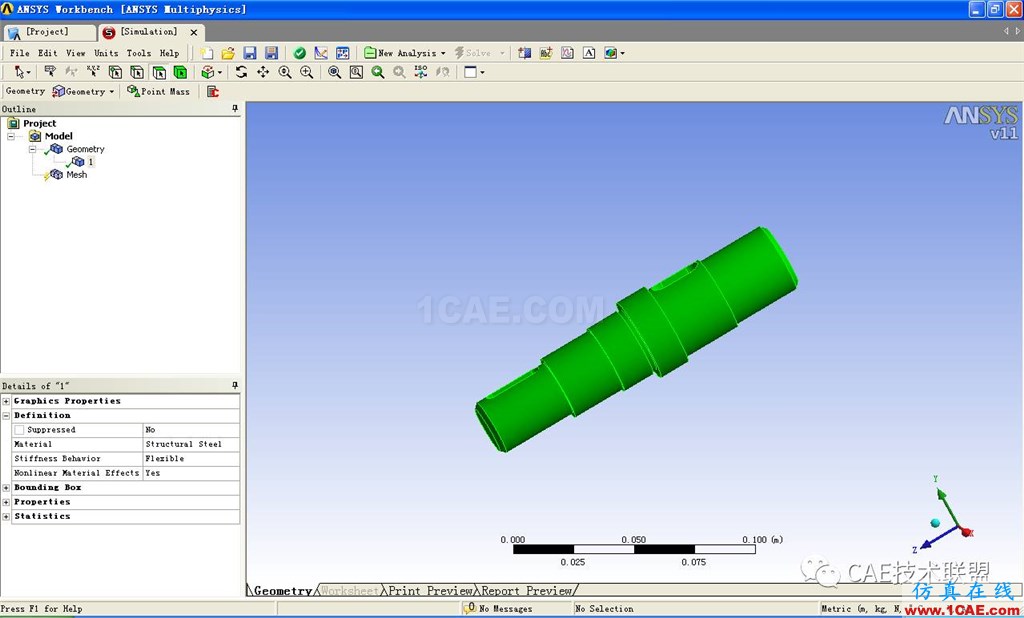

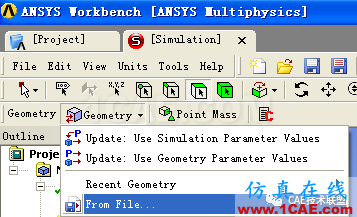

1、先將軸模型導入ANSYS Workbench軟件,選擇Gemetry > From File;在彈出的菜單中,選擇所要分析的模型;如下圖

02

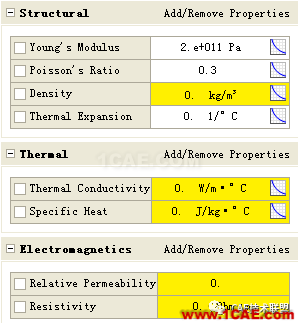

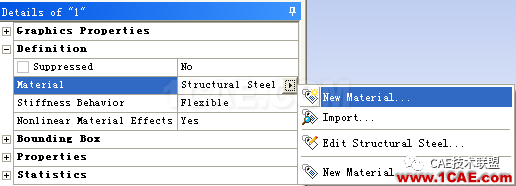

添加材料信息

模型材料為鋼材料,彈性模量為2×1011MPa,泊松比為0.3;

03

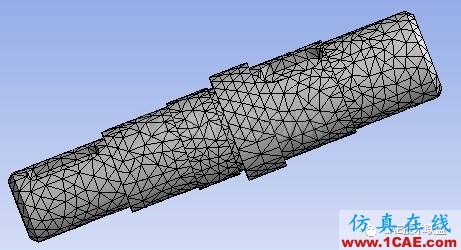

設定網格劃分參數并進行網格劃分

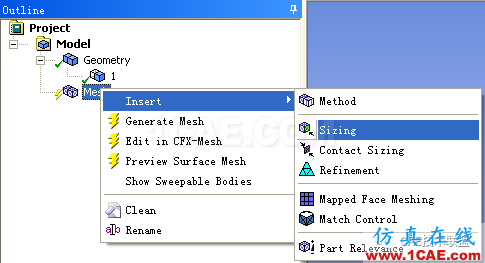

1) 選擇“Mesh”,單擊右鍵,激活網格尺寸命令“Sizing”;

2) 在“Sizing”屬性菜單欄,選擇整個實體,并指定網格尺寸為5mm;

04

選擇分析類型

05

施加載荷以及約束

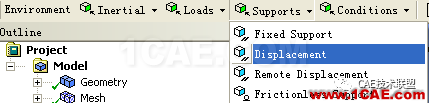

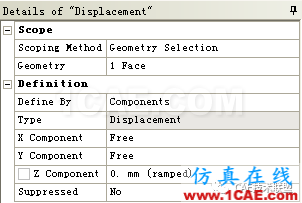

1)施加位移約束

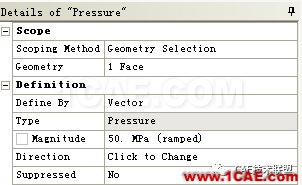

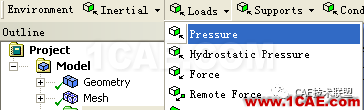

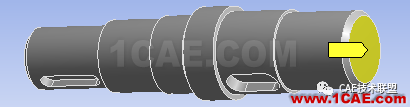

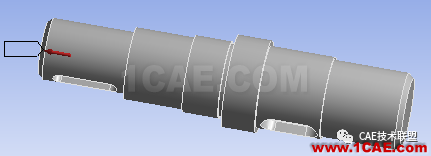

2) 施加載荷約束

06

設定求解參數

1)選擇Deformation > Total,如圖

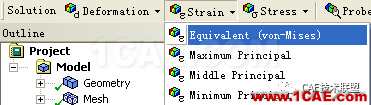

2)選擇總應變

3)選擇總應力

07

求解

單擊Solve求解。

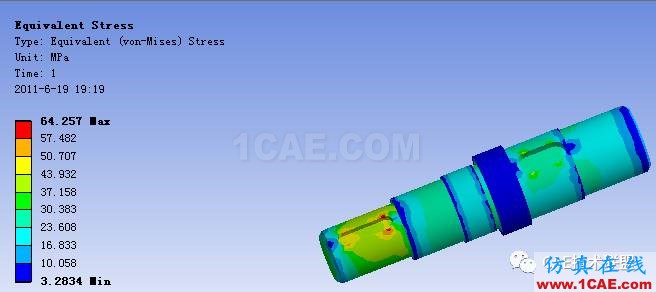

總應力云圖:

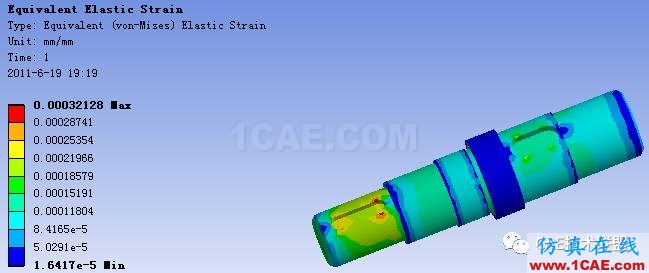

總應變云圖:
