搜索AutoForm R7中的熱沖壓和級進模模擬
2017-07-17 by:CAE仿真在線 來源:互聯網
AutoFormplus R7發布已逾半年。此次最新版本的軟件帶來哪些升級?通過這篇文章,讓我們來討論下兩個重要的改進。
AutoFormplus R7的新功能讓你輕松實現工藝模擬的新高度。你可以更靈活、更高效地進行所有成形工藝的設置和最終驗證。AutoFormplus R7已經取得了巨大的進步,大幅改進級進模工藝和熱成形功能的規劃和模擬。讓我們更仔細的看一下。

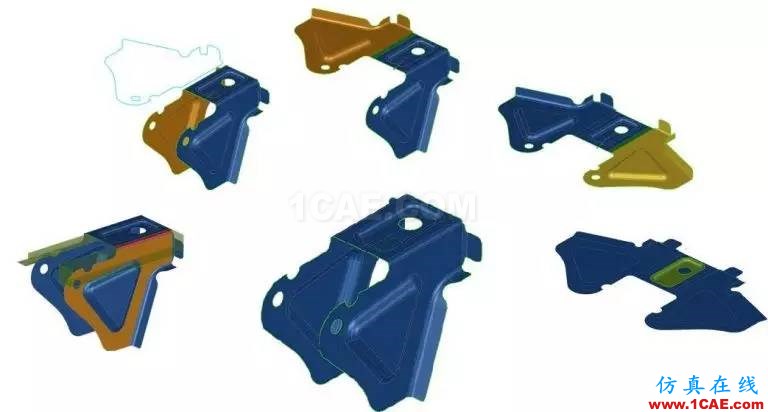

熱沖壓
更強大,形狀更復雜,減少回彈效果。通過AutoFormplus R7最尖端的功能,工藝模擬和驗證功能得到發展。
高效熱沖壓工藝模擬的最新改進包括:
1.考慮模具中的3D熱傳導。在整個工藝期間恒定的模具溫度、循環溫度和快速循環之間做選擇。
2.不同的冷卻渠道設計可以輕易地被估算,用來分析模具表面溫度分布的變化。模具表面的熱點可以輕松地被檢測和控制。
3.考慮到實際工藝的循環模擬和減少瞬態分析的計算時間,新的分析類型得以施行。
“通過利用AutoFormR7的新功能,工程師現在可以輕松設置,以便快速生成精確的熱成型工藝結果和數據。根據許多用戶的要求,模具部件的循環保熱情況嵌入整個工藝模型,以及他們對最終零件質量的影響在技術層面上來講是現在是可以預測的。此外,用戶可以從我們?nèi)婕傻腉UI中的功能以及嵌入式交叉連接到各種效率增強工具中獲益,如AutoForm-Sigmaplus?！薄a(chǎn)品經理 Michael Duering

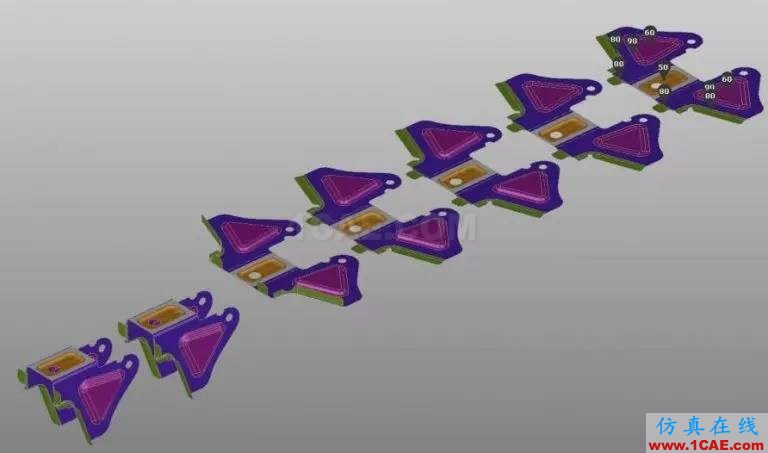

級進模模擬
AutoFormplus R7包含級進模模擬和沖壓驗證最新的改進。級進模規劃和模擬最新的功能有:

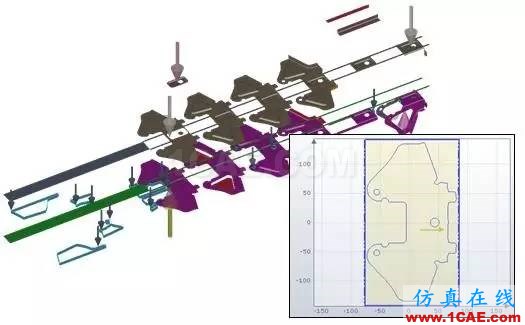

1. 新板料規劃功能考慮到一個更好的工藝概覽?，F(xiàn)在你可以定義精準的修邊線和修邊流程。輕松增加修邊線并檢測工序。
2.新的彎曲規劃功能讓用戶可以直觀一步步定義幾何體修正。
3.在整體料帶中顯示每個工部幾何體的的新選項。這個選項適用于規劃階段或評估階段。

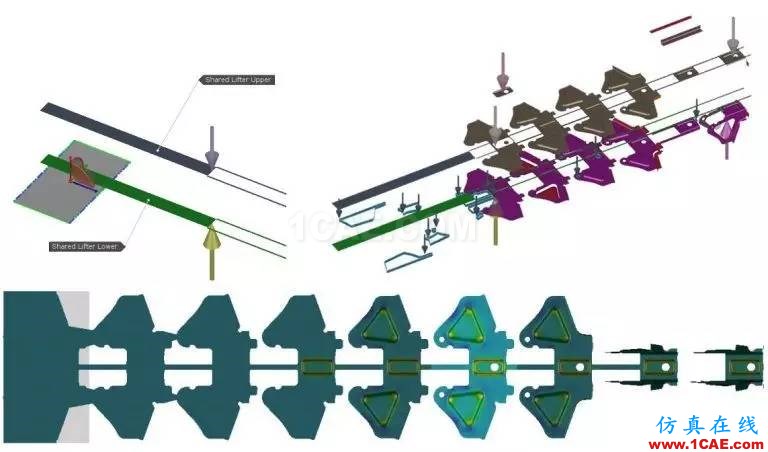

4.共享工具:用戶可以定義工具(例如托料, 載體),用于不止一個工部中(工序)。

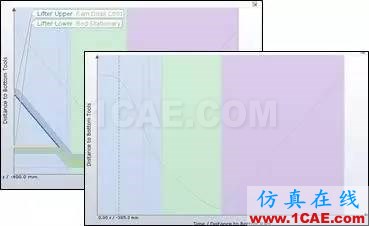

5.運動學檢測:可以輸入模具速度曲線。
6.根據工具位置和板料步距自動分布工序工具
7.工序邊界編輯、步距定義和載體輸入。
