autoform材料庫的材料創建方法

一. JSC270D材料性能參數

JSC270D	σs	σb	k	n	r0	r45	r90
164	293	592	0.28	1.865	1.686	2.192

σs:屈服強度(MPa)

σb:抗拉強度(MPa)

K:硬化系數

n:硬化指數

r0、r45、r90:各向異性系數

二.AUTOFORM的材料生成

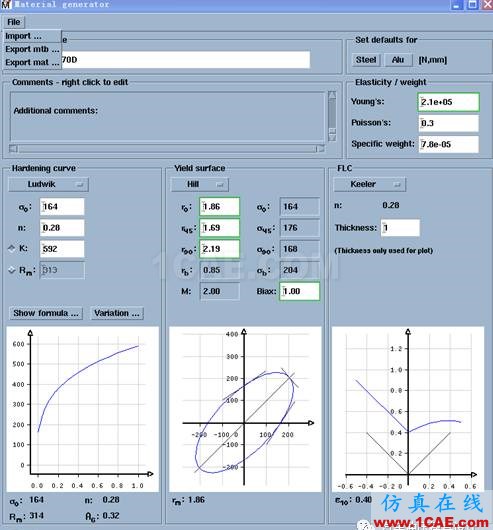

2. Material generator對話框話框

3.參數輸入

4.保存材料:File/Exportmat…指定保存路徑

Autoform材料參數性能設置

1:高強板的劃分統一定義如下:

屈服強度Ys小于300MPa的按普通板來設置,屈服強度Ys大于等于300MPa以高強度板來設置。

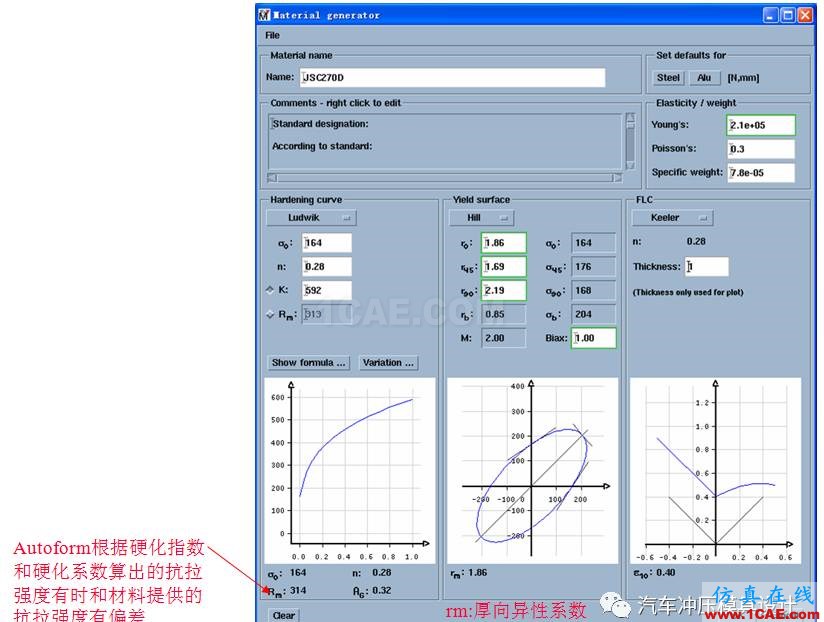

2:針對寶鋼提供的材料參數,現在統一用Average值去設定,見圖1。

3:Hardening curve根據寶鋼提供的參數,用Ludwik選項,見圖2。

4:Yield surface根據寶鋼提供的參數, 用Hill選項。

其中高強度板Biax項設置為1.2(Hill 90),非高強度板Biax項設置為1.0 (Hill 48)。

5:FLC這一項中非高強度板用Keeler選項,高強度板用ArcelorV9選項。

6:考慮FLC曲線位置,現對每個料厚產生對應的*.mtb用于軟件分析,而其他參數保持不變,見圖3。

7:后續如材料或軟件提升,材料庫需討論后同時更新。
