autoform次應力對外板件平坦處的影響

2017-01-04  by:CAE仿真在線  來源:互聯網

在外板件的平坦處,次應力

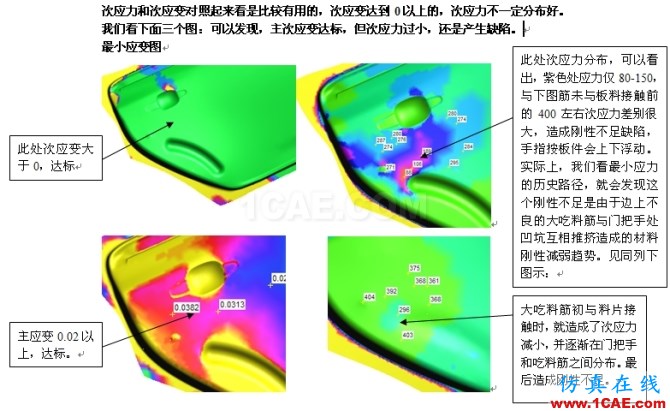

對于外板件來說,外觀面一般要求次應變大于0,以保證處于脹形狀態,有較好的剛性。如上圖示,主次應變均達標,但由于次應力不達標還是會造成制件剛性不足缺陷。這個缺陷是由于不良的工藝造型,大吃料筋造成的。
把該吃料筋去掉后我們就會發現次應力大大增加,對制件剛性更好,見下圖:

這種情況,在工藝造型正常情況下,一般不會碰到,但對于判斷制件的剛性有啟發作用。并且實際上,制件的反凹成形總會造成附近的次應力減小,再加上應力分布不均,卸載回彈等,就會造成板件面畸變?nèi)毕荨?div id="et7sp7s" class=accessory>
