搜索關于Autoform覆蓋件工藝坎的相關意見
2016-12-29 by:CAE仿真在線 來源:互聯網
拉延過程中,三角臺階處兩側進料量不等,必然產生相對竄動,一般會出現聚料起皺。所以需要做一
個余肉結構。
這樣在拉延過程中,板料先接觸余肉,有效控制該處的材料流動。同時,余肉的設計也增加了板料的塑性變形程度

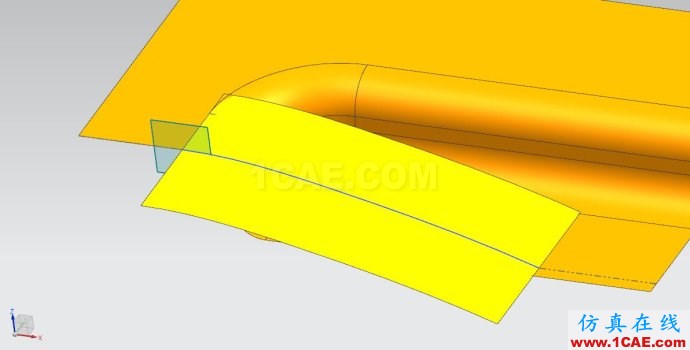

在UG8.5可以快速生成

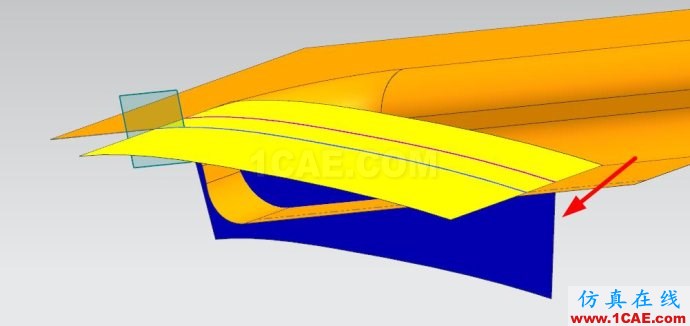

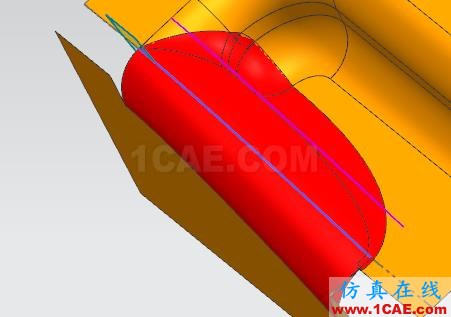

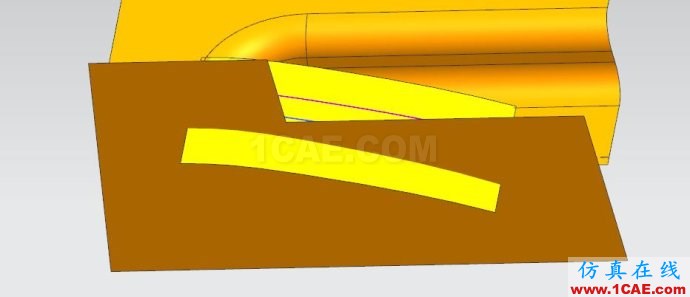

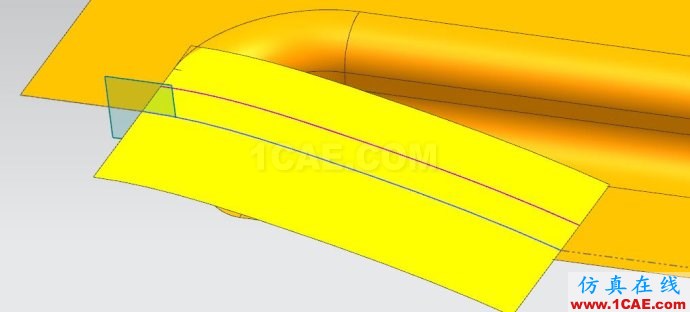

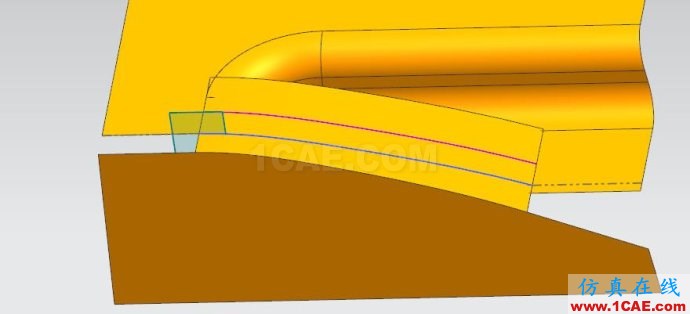

草圖——拉伸面——面上偏置線——規律延伸——修剪與延伸——修剪與延伸拐角——面倒角(三面)——最后倒角
開放分享：優質有限元技術文章,助你自學成才
