1.厚向異性指數r值反映的是材料的抗薄能力,r值較大的材料抵抗拉延破裂的能力較強,因此用這個指數來判斷板料的成型性。
厚向異性指數r值是以單拉實驗中,試件伸長20%時,料寬和板厚的實際應變的比值來表示的。
式中 --寬向?qū)嶋H應變
--厚向?qū)嶋H應變
2對屈服強度的影響
考慮板料厚向異性的Mises準則為
式中 --徑向應力
---切向應力
--屈服應力

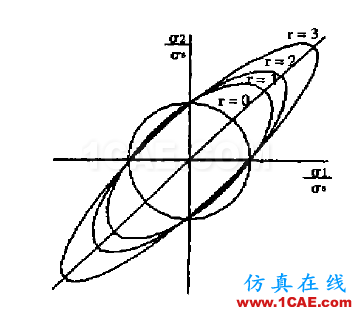

根據不同的r值,按(2)式做出一族橢圓形,由圖可以看出,r值越大,橢圓長軸越長,短軸越短,雙向等拉的受理部位屈服強度加大很多,一拉一壓部位屈服強度減少一些。拉伸零件的危險斷面處是雙向拉應力狀態,其屈服應力加大,不易拉裂,而凸緣部分是一拉一壓應力狀態,屈服應力低了,容易收縮變形,不易起皺。
3,各向異性
各向異性是指在板料軋制平面內,與軋制方向呈不同角度方向的斷面上厚向異性的大小有差異,這對成形影響也較大。在Dynaform中36號材料即考慮了厚向異性,也考慮了各向異性,而37材料只考慮了厚向異性,沒考慮各向異性。
