PCB(Printed Circuit Board)分為柔性電路板(Flexible PCB)和剛性電路板(Rigid PCB)。大多氣密封裝的OSA的焊盤多采用柔性電路板。

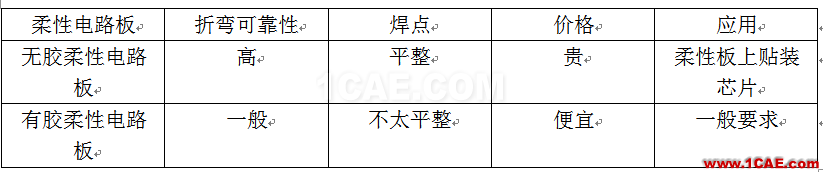

柔性電路板分為:無膠柔性電路板和有膠柔性電路板,比較如圖1所示。
圖1
與剛性電路板一樣,可以加工成為:單層板,雙層板,多層板。

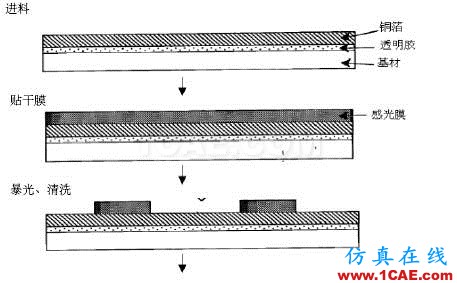

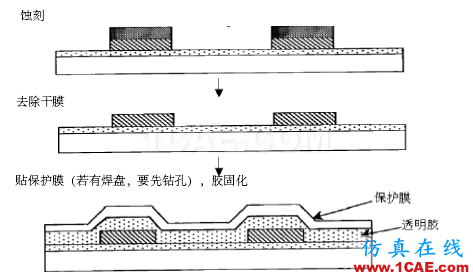

單層板的結構如圖2所示。圖3和圖4為工藝流程。柔性電路板的工藝流程與剛性電路板差不多。將進料1按照單面板工藝蝕刻線路,保護膜上對焊盤位置進行鉆孔,然后再講進料1和保護膜以及透明膠熱壓到一起,然后對露出來的焊盤部分進行鍍錫或者鍍金處理。最后進行沖壓成小電路板。
圖2
圖3
圖4

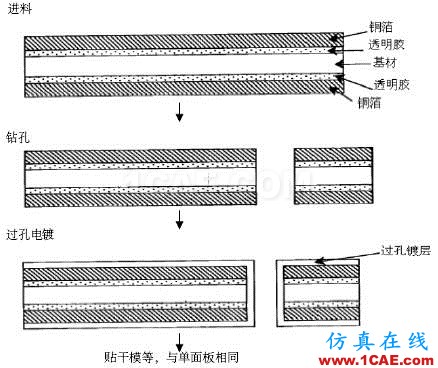

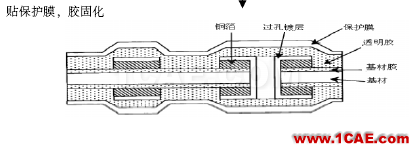

雙層板的結構如圖5所示。圖6和圖7為工藝流程。進料1打過孔,電鍍銅,蝕刻線路,保護膜對應焊盤位置鉆孔。然后壓合到一起,對焊盤位置進行鍍錫或者鍍金處理。
圖5
圖6
圖7
柔性電路板的基材選擇很重要,因?yàn)楸容^容易吸濕。具體那種好還是問PCB廠家比較好。吸濕會導致很多問題,爆板,Loss增加。
柔性電路板設計:
1)必要的時候增加更多焊盤,可以增加可靠性,比如OSA的柔性板,兩邊的GND焊盤做的很大,對于可靠性也是有好處的;
2)對于一些光器件的焊點位置,會增加加強版來增加抗壓力;
3)增加淚滴走線設計;
參考文獻:柔性電路板的結構、工藝以及設計,李學民
