什么是RF工程師的基本功（再續）【轉發】

2017-06-27 by:CAE仿真在線來源:互聯網

這次我貢獻一個面試題(反正我沒事就琢磨新題目):現在衰減器若干,一個定向耦合器(耦合度大概是5dB,或者10dB),線纜,某頻段(就叫Z頻段吧)帶通濾波器(截止還比較銳利),50ohm負載若干,通信測試儀和頻譜儀;已知頻譜儀動態范圍有限,但是噪底比較低,現在讓你想辦法測試帶外(Z頻段外)的發射機雜散,有沒有辦法。如果有,那么大概會引入多少IL,比較重要的指標包括哪些。

這里直接給答案:

什么是RF工程師的基本功(再續)【轉發】ansysem學習資料圖片1

先看兩分鐘,應該能看出來這張圖接法上的不同:定向耦合器是“反過來”接的。

其實這就是整個setup的關鍵:按照箭頭的方向看Tx信號,從定向耦合器的out端到in端,除了極少部分(通常隔離度有-40dB)漏到頻譜儀,其余的都會直通而過。但是到BPF這里,帶內和帶外信號所看到的return loss截然不同:帶內信號直通而過,然后在后面的衰減器上直到50ohm的通信測試儀度端口上被吃掉;帶外信號看到的是近乎全反射的截止,然后從BPF上被“彈”回來,經過一個耦合度的衰減來到頻譜儀輸入端。

這里我們利用了幾個器件的特性:

1. 定向耦合器的隔離度:橫亙?cè)趏ut端和耦合端之間,避免了大信號進入到頻譜儀輸入口。

2. BPF端口上對帶內和帶外信號的不同頻響:對帶內信號近乎直通,對帶外信號近似全反射。

3. 用衰減器和負載“吃掉”主信號:通信測試儀的輸入端也可以看做一個良好的負載,主信號經過BPF之后暢通無阻的被吃掉而不會被反射回去。

所以實際上我們是用一個定向耦合器和帶通濾波器加上負載做成了一個(性能可能比較挫)的帶阻濾波器。在帶外頻段其通道上最主要的IL來源就是定向耦合器的耦合度。

我曾經在實驗室做過一個這樣的帶阻,只可惜當時BPF的截止不夠銳利,而定向耦合器的耦合度又太大(20dB),所以效果不佳。

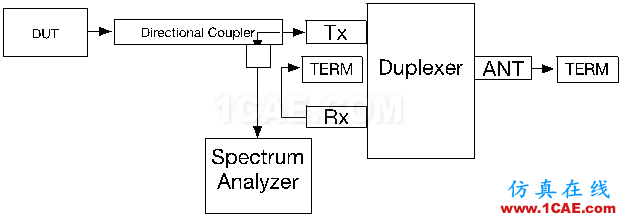

這個題目的源頭是十幾年前我?guī)煾翟跍yGSM帶外雜散時候,借不到帶阻濾波器,就順手抄起一個基站上用的GSM雙工器,他當時是這樣接的:

什么是RF工程師的基本功(再續)【轉發】ansysem學習資料圖片2

其實道理是一樣的。

如果你恰好要測的是手機而不是基站,那么就把上圖中Tx和Rx端口的連接換一下。

一般來說,對于實驗室資源富裕的公司,這種setup是完全不必要的,你也許會覺得“既然自動擋已經這么成熟先進了,還要啥手動擋”。這個道理我當然明白,其實這個題目要考察的無非兩個:一是對器件特性的熟悉程度,二是工程師的思維搭建能力。
