【摘要】
隨著電子設計技術的不斷進步,要求更高速率信號的互連。在傳統并行同步數字信號的數位和速率將要達到極限的情況下,開始轉向從高速串行信號尋找出路。QPI(By Intel)、HyperTansport(by AMD)、 Infiniband(by Intel)、PCI-Express 4.0(by Intel)、USB3.1、SATA4.0等I/O總線標準都為高速串行信號。本文將從高速串行信號仿真、設計,等多方面探討合適的高速串行信號的實現。
關鍵詞:高速串行信號,PCB設計,仿真,信號完整性
一、前言
隨著近幾年對速率的要求快速提高,新的總線協議不斷的提出更高的速率。傳統的總線協議已經不能夠滿足要求了。串行總線由于更好的抗干擾性,和更少的信號線,更高的速率獲得了眾多設計者的青睞。而串行總線又尤以差分信號的方式為最多。
二 、串行信號的PCB設計
1. 差分信號的概念和優點
差分信號(Differential Signal)在高速電路設計中的應用越來越廣泛,電路中最關鍵的信號往往都要采用差分結構設計。何為差分信號?通俗地說,就是驅動端發送兩個等值、反相的信號,接收端通過比較這兩個電壓的差值來判斷邏輯狀態“0”還是“1”,而承載差分信號的那一對走線就稱為差分走線。
差分信號與普通的單端信號走線相比,最明顯的優勢體現在以下三個方面:
(1)抗干擾能力強。因?yàn)閮筛罘肿呔€之間的耦合很好,當外界存在噪聲干擾時,幾乎是同時被耦合到兩條線上,而接收端關心的只是兩信號的差值,所以外界的共模噪聲可以被完全抵消。
(2)能有效抑制EMI。由于兩根信號的極性相反,他們對外輻射的電磁場可以相互抵消。耦合的越緊密,互相抵消的磁力線就越多。泄露到外界的電磁能量越少。
(3)時序定位精確。由于差分信號的開關變化是位于兩個信號的交點,而不像普通單端信號依靠高低兩個閥值電壓判斷,因而受工藝,溫度的影響小,能降低時序上的誤差,同時也更適合于低幅度信號的電路。目前流行的LVDS(low voltage differential signaling)就是指這種小振幅差分信號技術。
2.高速串行信號在PCB上的設計要點
高速串行信號被廣泛應用于計算機、通信以及消費電子領域。高速串行信號不僅是差分信號,而且還是高速數字信號。因此高速串行信號傳輸媒質不管使用的是PCB線還是電纜,都必須采取措施防止信號在媒質終端發生反射,同時應減少電磁干擾以保證信號的完整性。只要我們在布線時考慮到以上這些要素,設計高速差分線路板并不很困難。下面簡要介紹高速串行信號在PCB上的設計要點:
2.1 布成多層板
有高速串行信號的電路板一般都要布成多層板。由于高速串行信號屬于高速信號,與其相鄰的層應為地層,對高速串行信號進行屏蔽防止干擾。對于密度不是很大的板子,在物理空間條件允許的情況下,最好將高速串行信號與其它信號分別放在不同的層。例如,在四層板中,通?？梢园匆韵逻M(jìn)行布層:高速串行信號層、地層、電源層、其它信號層。
2.2 高速串行信號阻抗計算與控制。
高速串行信號的電壓擺幅較低,適于電流驅動的差分信號方式工作。為了確保信號在傳輸線當中傳播時不受反射信號的影響,高速串行信號要求傳輸線阻抗受控,通常差分阻抗為100- /-10Ω(USB 為90ohm)。阻抗控制的好壞直接影響信號完整性及延遲。如何對其進行阻抗控制呢?
(1)確定走線模式、參數及阻抗計算。高速串行分外層微帶線差分模式和內層帶狀線差分模式。阻抗可以通過合理設置參數,利用相關軟件計算得出。通過計算,阻抗值與絕緣層厚度成正比,與介電常數、導線的厚度及寬度成反比。
(2)走平行等距線及緊耦合原則。確定走線線寬及間距后,在走線時嚴格按照計算出的線寬和間距,兩線的間距要一直保持不變,也就是要保持平行(可以放圖)。同時在計算線寬和間距時最好遵守緊耦合的原則,也就是差分對線間距小于或等于線寬。當兩條差分信號線距離很近時,電流傳輸方向相反,其磁場相互抵消,電場相互耦合,電磁輻射也要小得多。而且要兩條線走在同一層,避免分層走線。因?yàn)樵?span>PCB板的實際加工過程中,由于層疊之間的層壓對精確度大大低于同層蝕刻精度,以及層壓過程中的介質流失,不能保證差分線的間距等于層間介質厚度,會造成層間差分對的差分阻抗變化。
(3)走短線、直線。為確保信號的質量,高速串行差分對走線應該盡可能地短而直,減少布線中的過孔數,避免差分對布線太長,出現太多的拐彎,拐彎處盡量用45°或弧線,避免90°拐彎。
2.3 不同差分線對間處理
差分對走線方式的選擇沒有限制,微帶線和和帶狀線均可,但是必須注意要有良好的參考平面。對不同差分線之間的間距要求間隔不能太小,至少應大于3-5倍差分線間距。必要時在不同差分線對之間加地孔隔離以防止相互間的串?dāng)_。高速串行信號盡量遠離其它信號。高速串行差分信號不可以跨平面分割。盡管兩根差分信號互為回流路徑,跨分割不會割斷信號的回流,但是跨分割部分的傳輸線會因?yàn)槿鄙賲⒖计矫娑鴮?dǎo)致阻抗的不連續(如圖所示,其中GND1、GND2為高速串行相鄰的地平面)。

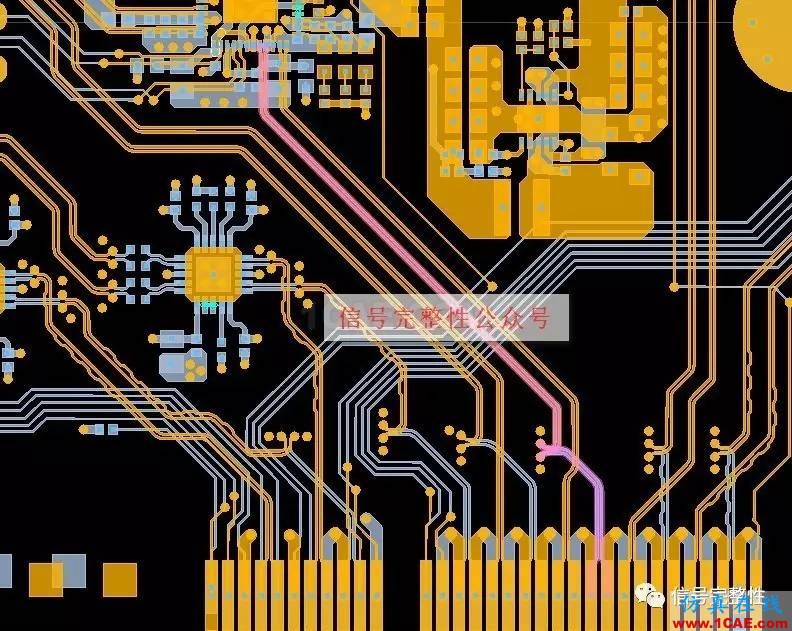

圖1:差分對線
接收端的匹配電阻的布局。對接收端的匹配電阻到接收管腳的距離要盡量靠近。同時匹配電阻的精度要控制。對于點到點的拓?fù)?走線的阻抗通常控制在100Ω,但匹配電阻可以根據實際的情況進行調整。電阻的精確度最好是1%-2%。因?yàn)楦鶕?jù)經驗,10%的阻抗不匹配就會產生5%的反射。
三、高速串行信號的仿真分析
以上分析了高速串行信號設計時必須注意的事項,雖然在PCB設計的時候一般都會遵守以上的規則進行,但是為了能夠提高設計的正確性和準確行必須對PCB進行信號完整行仿真,通過仿真得到信號的串?dāng)_、延時、反射和眼圖波形,從而達到設計即正確的目標。信號完整性問題的仿真流程是先建立元器件的仿真模型,然后進行前仿真確定布線過程的參數和約束條件,物理實現階段按照約束條件進行設計,最后進行后仿真,驗證設計是否滿足設計要求。在整個流程中模型的精確性直接影響仿真的結果,而在前仿真和后仿真階段用到的仿真分析方法對于仿真結果同樣至關重要,而在本設計中采用了精確度較高的spice模型。下面結合實際的項目來說明仿真在本設計的實施過程。
3.1. PCB疊層設置

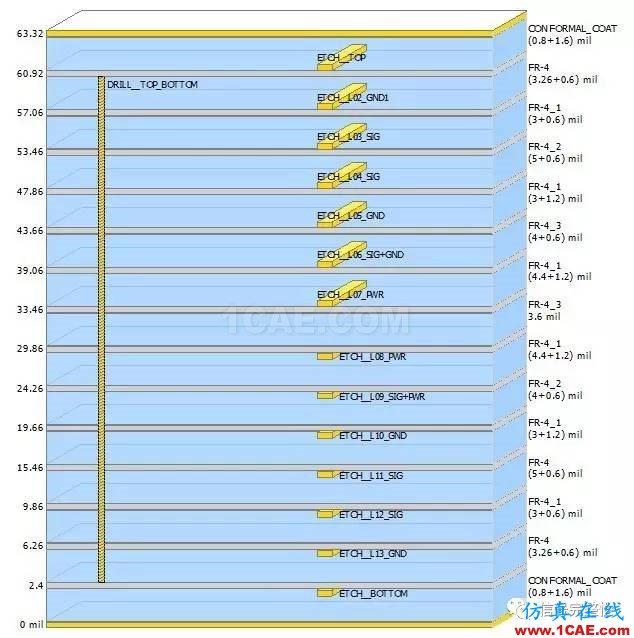

由上面的分析知道,PCB板的疊層設置和信號的耦合以及阻抗計算都有著密切的關系,所以在開始PCB設計之前必須進行疊層設計,然后進行信號的阻抗計算。在本設計中的疊層設計見下圖:
圖2:疊層設計
由于PCB密度較高,本設計采用10層板的疊層結構,經過合理的安排疊層厚度,通過ADS CILD軟件計算,表面微帶和內層帶狀線的差分線在線寬6㏕線間距6㏕時,阻抗理論計算值分別為100.1和98.8Ω。符合阻抗控制要求。
3.3. 模型
在板級高速PCB仿真過程中主要用要的模型有器件模型和傳輸線模型。器件模型一般是由器件生產廠家提供的。在高速串行信號中,我們采用的是精度更高的SPICE模型來進行仿真分析。傳輸線模型則是通過仿真軟件建模形成的。信號在傳輸時,傳輸線會使得信號完整性問題突出,因此仿真軟件對傳輸線精確建模的能力直接影響仿真結果。

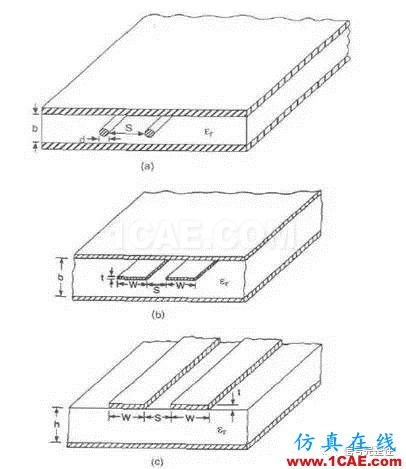

圖3:a:差分對線模型 b:帶狀線 c: 微帶線
而信號路徑和返回路徑所在的傳輸線不可能是理想的導體,因此它們都有有限的電阻,電阻的大小由傳輸線的長度和橫截面積決定。任何傳輸線都可以劃分為一系列串接線段。同樣的在傳輸線之間的介質也不可能是理想的絕緣體,漏電流總是存在的。實際的傳輸線模型由無數個短線段組成,短線段的長度趨于零。
3.4. 提取網絡拓?fù)浜蚐參數
在PCB中查看關注信號的拓?fù)浣Y(jié)構,一般包括驅動端和接收端,以及傳輸線和相關的匹配電阻電容等,可以從拓?fù)浣Y(jié)構中看出該網絡經過那些路徑,那些會對信號的傳輸造成影響。如下圖4所示為一個典型的串行信號的拓?fù)浣Y(jié)構:
圖:4 差分對線的網絡拓?fù)?/span>
3.5. 仿真結果分析
在ADS中可以進行信號的反射仿真、串?dāng)_仿真、眼圖分析。當然仿真也分前仿真和后仿真,前仿真在ADS中進行,利用SIPro和ADS相結合進行后仿真,設計的時候還需要結合仿真的結果實時的對設計進行修改以達到符合要求的目的。仿真過程在此不一一進行描述。
差分對的布線有兩點要注意:一是兩條線的長度要盡量一樣長,等長是為了保證兩個差分信號時刻保持相反極性,減少共模分量。另一是兩線的間距(此間距由差分阻抗決定)要一直保持不變,也就是要保持平行。平行的方式有兩種,一為兩條線走在同一走線層(side-by-side),一為兩條線走在上下相鄰兩層(over-under)。一般以前者side-by-side 實現的方式較多。等距則主要是為了保證兩者差分阻抗一致,減少反射。對差分對的布線方式應該要適當?shù)目拷移叫?。所謂適當?shù)目拷且驗檫@間距會影響到差分阻抗(differential impedance)的值, 此值是設計差分對的重要參數。需要平行也是因?yàn)橐３植罘肿杩沟囊恢滦?。若兩線忽遠忽近,差分阻抗就會不一致, 就會影響信號完整性(signal integrity)及時間延遲(timing delay)。從仿真的S參數曲線圖可以分析差分對的差分阻抗(differential impedance),以及信號完整性。下面給出信號仿真波形以及說明。

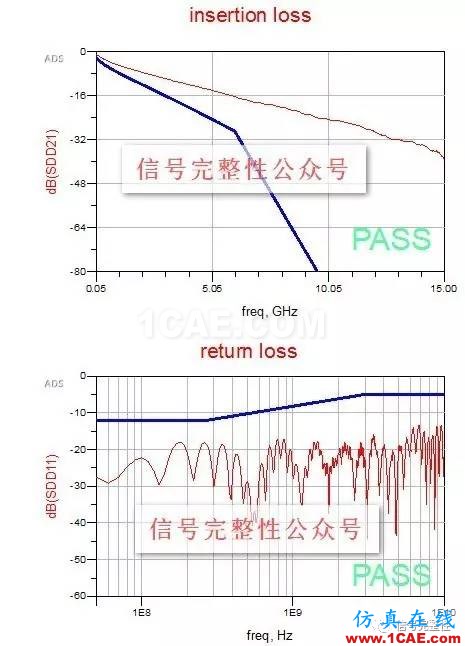

從仿真圖例圖5看到,SDD11在0-10.0GHz 的頻域范圍都符合設計的要求,SDD21在SPEC范圍內都符合設計要求。這也說明該差分對的差分阻抗(differential impedance)符合設計指標,信號完整性得到了保證。
圖5:差分對線仿真S參數曲線

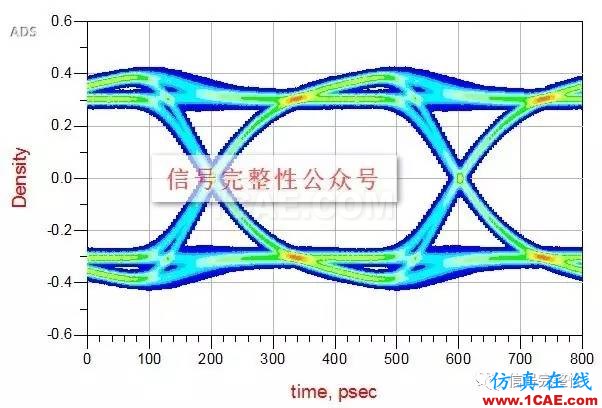

圖6: 眼圖仿真圖
對比規范要求,仿真結果完全能滿足總線和設計的要求。
結論 :通過以上的仿真分析可知,在PCB的設計階段對于高速信號的各項要求都能達到,而經過實際的PCB生產也證明了該設計的正確性,該產品運行穩定,完全能達到高速數據傳輸?shù)囊?可靠性高。
由本文的分析可知,在高速串行信號的設計中,不僅考慮電路設計,其板圖設計和仿真分析也同樣的重要,而且隨著信號的頻率越來越大,影響信號的延時、串?dāng)_、信號完整性等的因素越來越復雜。同時控制這些因素的影響也越來越困難,工程師必須深入的分析布線設計、借助精確的模型、有效的仿真和科學的分析方法,才能給復雜的高速設計以正確的指導,減少修正周期確保設計成功。
小編注解:本文是鄒麗麗 章世華 董湘麟三位,這是董老他們在09年發表的文章,所以有的部分,小編有做改動。
