【原創總結】二維電磁材料/周期結構的實驗測試方法

2017-04-22 by:CAE仿真在線來源:互聯網

對于平面型二維電磁屏蔽材料、透波材料或頻率選擇表面等電磁周期結構的研究或應用,經常需要通過實驗測試得到其電磁傳輸特性?？傮w來說,實驗測試包含基于傳輸線加載和自由空間加載兩類方法,下面分別予以介紹。

(1)基于傳輸線加載的測試方法

同軸法蘭法

基于同軸夾具進行平面材料傳輸特性測試,美國材料試驗學會(ASTM)先后頒布了ES7和D4935兩個標準 [1,2],其中ES7標準于1983年頒布,標準規定同軸線內導體連續,給出的有效測試頻率范圍為0-1.5 GHz,后于1988年被撤回,被D4935代替。現行的D4395標準為2010年修訂版本,該標準規定測試夾具內導體斷開,使用法蘭配合塑料螺釘夾持待測平板狀材料,利用測試端面的容性耦合保持交流電連接,測試頻率下線為30 MHz,上限依然為1.5 GHz。一種典型的測試場景如圖1 所示 [3]。

【原創總結】二維電磁材料/周期結構的實驗測試方法HFSS分析圖片1

圖1 基于ASTM D4935標準的同軸法蘭屏蔽效能裝置

由于ASTM D4935的實測頻率范圍有限,很難滿足現代射頻測試的需求,2008年,羅馬大學的M.S. Sarto教授通過縮減同軸測量罐尺寸的方法,成功將測試頻率范圍擴大到30 MHz-8.0 GHz [4],在此基礎上,此后其學生A. Tamburrano又于2014年將測試頻率上限進一步提升到18 GHz [5],如圖2 所示,可以明顯看出,隨著頻率上限的不斷增加,同軸測量夾具的尺寸越來越小。

【原創總結】二維電磁材料/周期結構的實驗測試方法HFSS分析圖片2

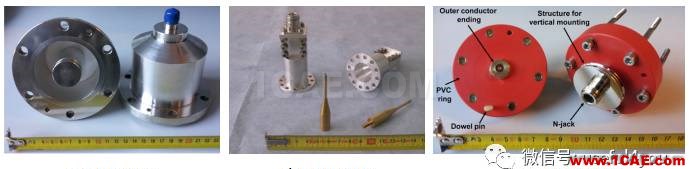

圖2 不同測試頻率上限的同軸法蘭測試裝置設計

矩形波導法

針對平面形周期電磁結構,例如頻率選擇表面,一種普遍使用的非標準測試方法為矩形波導法[6-12],圖3(a) 和圖3(b) 分別展示了S波段和X波段的頻率選擇表面測試配置以及待測樣品外形。

【原創總結】二維電磁材料/周期結構的實驗測試方法HFSS培訓的效果圖片3

圖3 基于矩形波導加載的傳輸/反射測試系統

受單模工作模式限制,不同工作頻段的波導在尺寸上有很大區別,并且無法直接與射頻測試儀器直接相連,因此需要進行波導同軸轉換。實際測試時還需要特別注意兩個問題,一是測試參考面距離波導同軸轉換必須足夠遠,否則由于測試斷面以及同軸轉換處的不連續性會激勵起凋落波,影響傳輸測量;二是待測樣品邊緣必須進行導電處理,否則在進行法蘭盤裝配時,樣品加載會影響直接兩端波導的電連接。

其它方法

如圖4(a) 或圖4(b) 所示,當需要擴展加載樣品在水平方向上的尺寸時,可以采用平行雙板波導或微帶波導加工測試夾具[13-19]。

【原創總結】二維電磁材料/周期結構的實驗測試方法HFSS培訓的效果圖片4

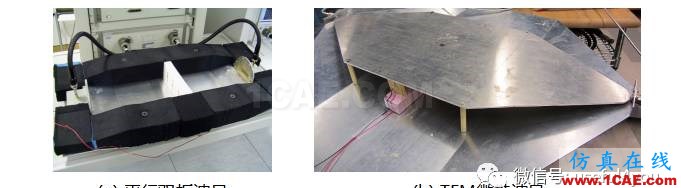

圖4 基于特殊波導加載的傳輸/反射測試系統

其中平行雙板波導采用矩形波導進行饋電,波導上下內壁分別與平行雙板上相連,上下導電板等寬,雙板兩側加載有吸波材料,測試時樣品直接放置于平行板和吸波材料之間;與平行雙板波導不同,微帶波導為開放式傳輸結構,采用同軸饋電,同軸內芯與微帶線相連,同軸外壁與接地板相連,接地板寬度大于微帶線寬度,測試時樣品直接放置于微帶線正下方。由于傳輸線連續,無需法蘭配合固定,測試樣品無需特殊導電處理。

(2)基于自由空間加載的測試方法

介質透鏡聚束法

1989年賓夕法尼亞州立大學D.K. Ghodgaonkar教授提出利用介質透鏡聚束法進行微波頻段樣品復介電常數測量的方法[20,21]。

【原創總結】二維電磁材料/周期結構的實驗測試方法HFSS培訓的效果圖片5

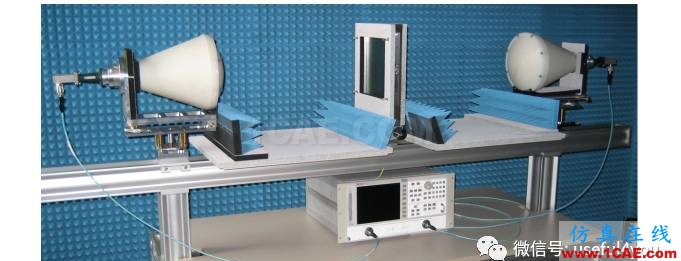

圖5 基于透鏡天線聚焦的自由空間法測試裝置

如圖5所示,發射天線和接收天線均為聚焦透鏡加載天線,天線之間水平距離為透鏡焦距的兩倍,待測樣品通過樣品支撐架固定,樣品架位于兩天線的共焦面,天線和樣品架固定于精密導軌,中心位于同一高度水平線上;根據測試頻率的高低以及發射電磁波的極化特性,選取合適焦距的透鏡和天線,使樣品測試滿足遠場條件[22]。該測試方法也被廣泛應用于頻率選擇表面等周期結構[23,24]。

腔體/擋板開窗法

使空間電磁波透過待測樣品的另一種方法是開窗法。如圖6(a) 所示[25,26],發射天線和接收天線分別位于金屬擋板兩側,金屬板中間開窗用于加載測試樣品,根據測試頻率范圍以及天線類型的不同,調整天線與擋板之間的距離,使得樣品測試滿足遠場條件;同時金屬板尺寸足夠大,使得邊緣繞射能量可以忽略不計。為進一步降低邊緣散射的影響,可在金屬板外圍加載吸波材料[27]。實際測試中還可將金屬板采用吸波墻代替,吸收窗口以外的入射波能量[28,29]。

【原創總結】二維電磁材料/周期結構的實驗測試方法HFSS培訓的效果圖片6

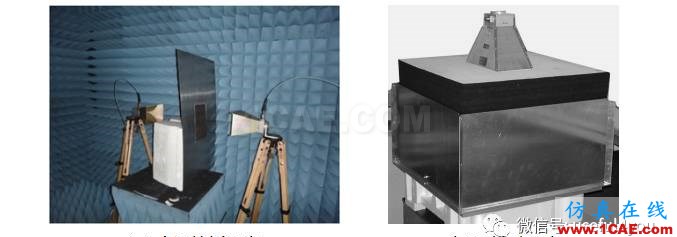

圖6 基于開窗法的自由空間測試系統

圖6(b) 還給出了一種無邊緣繞射和免邊緣處理的測試方法[30],通過塊狀吸波材料中心掏空的方式,加工出一個具有吸波邊界的傳輸腔,發射天線和接收天線分別位于腔體兩側,待測樣品通過夾接的方式固定于吸波材料中間,該方法由英國約克大學A. Marvin教授于2009年提出,測量可重復性好,已在屏蔽材料和頻率選擇表面測試中得到應用[31]。與開窗法有關的還有IEEE制定的電磁屏蔽體屏蔽效能的測量方法標準,現行修訂版本為IEEE std 299-2006 [32],2014年新增屏蔽室尺寸在0.1 m到2.0 m的測試規范[33]。

值得指出的是,為提高測量精度,上述基于傳輸線或自由空間加載的測試方法都需要配合相關測量技術使用,如采用直通校準可以較好的去除線纜和測試夾具的附加影響,也可采用更為高級的直通-反射-延時(TRL)校準技術(具體可參考本公眾號文章,2017-04-02TRL微波器件測量去嵌入校準--原理詳解,2017-02-21TRL微波器件測量去嵌入校準--夾具設計,TRL微波器件測量去嵌入校準--實驗測試),將測試參考面直接校準到待測樣品加載處,不經能夠測出樣品的傳輸特性,還可以準確地得到其反射特性。此外,對于有樣品加載造成的多次反射以及擋板開窗法邊緣處的散射,可通過時域門技術有效去除[20]。

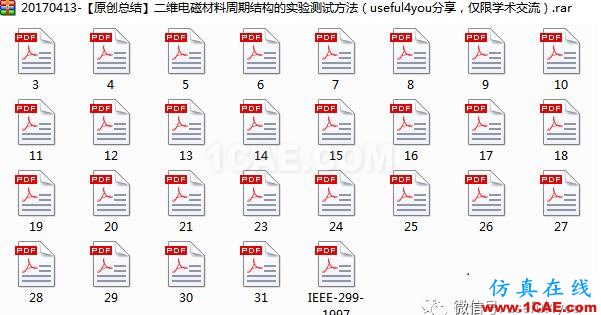

注:為方便大家學習,本人特意將相關資料(29篇論文+1個標準)收集整理,如果大家對該資料感興趣,可聯系useful2you(微信)或關注公眾號useful4you索取。

【原創總結】二維電磁材料/周期結構的實驗測試方法ansys hfss圖片7

參考文獻

[1] ASTM ES7-83, Test Method for Electromagnetic Shielding Effectiveness of Planar Materials (Withdrawn 1988) [EB/OL]. 2010. http://www.astm.org.

[2] ASTM D4935-10, Standard Test Method for Measuring the Electromagnetic Shielding Effectiveness of Planar Materials [EB/OL]. 1983. http://www.astm.org.

[3] Ababei G, Chiriac H, David V, et al. Omni-directional selective shielding material based on amorphous glass coated microwires [J]. Review of Scientific Instruments. 2012, 83 (1): 014701.

[4] Sarto M S, Tamburrano A. Innovative test method for the shielding effectiveness measurement of conductive thin films in a wide frequency range [J]. IEEE Transactions on Electromagnetic Compatibility. 2006, 48 (2): 331–341.

[5] Tamburrano A, Desideri D, Maschio A, et al. Coaxial waveguide methods for shielding effectiveness measurement of planar materials up to 18 GHz [J]. IEEE Transactions on Electromagnetic Compatibility. 2014, 56 (6): 1386–1395.

[6] Mias C. Waveguide and free-space demonstration of tunable frequency selective surface [J]. Electronics Letters. 2003, 39 (11): 1.

[7] Mias C, Yap J H. A varactor-tunable high impedance surface with a resistive lumped-element biasing grid [J]. IEEE Transactions on Antennas and Propagation. 2007, 55 (7): 1955–1962.

[8] Sarabandi K, Behdad N. A frequency selective surface with miniaturized elements [J]. IEEE Transactions on Antennas and Propagation. 2007, 55 (5): 1239–1245.

[9] Xu R-r, Zhao H-c, Zong Z-y, et al. Dual-band capacitive loaded frequency selective surfaces with close band spacing [J]. IEEE Microwave and Wireless Components Letters. 2008, 18 (12): 782–784.

[10] Castro P J, Barroso J J, Neto J P L. Experimental Study on Split-Ring Resonators with Different Slit Widths [J]. Journal of Electromagnetic Analysis and Applications. 2013, 5 (9): 366.

[11] Cimen S. Novel closely spaced planar dual-band frequency-selective surface [J]. IET Microwaves, Antennas & Propagation. 2013, 7 (11): 894–899.

[12] Liu C-H, Behdad N. High-power microwave filters and frequency selective surfaces exploiting electromagnetic wave tunneling through ?-negative layers [J]. Journal of Applied Physics. 2013, 113 (6): 064909.

[13] Popa B-I, Cummer S A. Compact dielectric particles as a building block for lowloss magnetic metamaterials [J]. Physical review letters. 2008, 100 (20): 207401.

[14] Erentok A, Ziolkowski R W, Nielsen J, et al. Lumped element-based, highly subwavelength, negative index metamaterials at UHF frequencies [J]. Journal of Applied Physics. 2008, 104 (3): 034901.

[15] Munir A, Fusco V, Malyuskin O. Tunable frequency selective surfaces characterisation [C]. In Microwave Conference, 2008. EuMC 2008. 38th European. 2008: 813–816.

[16] Munir A, Fusco V. Frequency selective surface with dual band switchable reflection and transmission characteristics [J]. Microwave and Optical Technology Letters. 2009, 51 (9): 2059–2061.

[17] Hawkes A M, Katko A R, Cummer S A. A microwave metamaterial with integrated power harvesting functionality [J]. Applied Physics Letters. 2013, 103 (16): 163901.

[18] Li B, Shen Z. Wideband 3D frequency selective rasorber [J]. IEEE Transactions on Antennas and Propagation. 2014, 62 (12): 6536–6541.

[19] Ebrahimi A, Shen Z, Withayachumnankul W, et al. Varactor-Tunable Second-Order Bandpass Frequency-Selective Surface With Embedded Bias Network [J]. IEEE Transactions on Antennas and Propagation. 2016, 64 (5): 1672–1680.

[20] Ghodgaonkar D K, Varadan V V, Varadan V K. A free-space method for measurement of dielectric constants and loss tangents at microwave frequencies [J]. IEEE Transactions on Instrumentation and measurement. 1989, 38 (3): 789–793.

[21] Ghodgaonkar D, Varadan V, Varadan V. Free-space measurement of complex permittivity and complex permeability of magnetic materials at microwave frequencies [J]. IEEE Transactions on instrumentation and measurement. 1990, 39 (2): 387–394.

[22] Materialprüfungs-Messanlage [EB/OL]. 2016. http://www.dlr.de.

[23] Chiu C-N, Chang K-P. A novel miniaturized-element frequency selective surface having a stable resonance [J]. IEEE Antennas and Wireless Propagation Letters. 2009, 8: 1175–1177.

[24] Kim P C, Seo I S, Kim G H, et al. Low-observable radomes composed of composite sandwich constructions and frequency selective surfaces [J]. Composites Science and Technology. 2008, 68 (9): 2163–2170.

[25] Masud M M, Ijaz B, Ullah I, et al. A compact dual-band emi metasurface shield with an actively tunable polarized lower band [J]. IEEE Transactions on Electromagnetic Compatibility. 2012, 54 (5): 1182–1185.

[26] Kiani G I, Olsson L G, Karlsson A, et al. Cross-dipole bandpass frequency selective surface for energy-saving glass used in buildings [J]. IEEE Transactions on Antennas and Propagation. 2011, 59 (2): 520–525.

[27] Behdad N, Al-Joumayly M, Salehi M. A low-profile third-order bandpass frequency selective surface [J]. IEEE Transactions on Antennas and Propagation. 2009, 57 (2): 460–466.

[28] Al-Joumayly M, Behdad N. A new technique for design of low-profile, secondorder, bandpass frequency selective surfaces [J]. IEEE transactions on antennas and propagation. 2009, 57 (2): 452–459.

[29] Liu L, Matitsine S. Tunable transmittivity and effective permittivity of a smart surface loaded by varactor diodes [J]. IET microwaves, antennas & propagation. 2012, 6 (9): 1079–1083.

[30] Marvin A C, Dawson L, Flintoft I D, et al. A method for the measurement of shielding effectiveness of planar samples requiring no sample edge preparation or contact [J]. IEEE transactions on electromagnetic compatibility. 2009, 51 (2): 255–262.

[31] Wang L B, See K Y, Zhang J W, et al. Ultrathin and flexible screen-printed metasurfaces for EMI shielding applications [J]. IEEE Transactions on Electromagnetic Compatibility. 2011, 53 (3): 700–705.

[32] IEEE Standard Method for Measuring the Effectiveness of Electromagnetic Shielding Enclosures [J]. IEEE Std 299-2006 (Revision of IEEE Std 299-1997). 2007: 1–52.
