PCB阻抗管控:

同一傳輸線的阻抗值在范圍內(同一傳輸線阻抗波動性),還需保證整板不同傳輸線均滿足控制要求(不同傳輸線阻抗一致性)。

圖1 PCB拼版示意圖

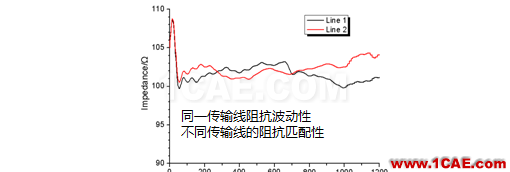

圖2 傳輸線TDR測試曲線

1.如何保證阻抗一致性?

2.如何降低阻抗測試條與真實走線之間的阻抗差異?

3.如何提高阻抗控制精度?

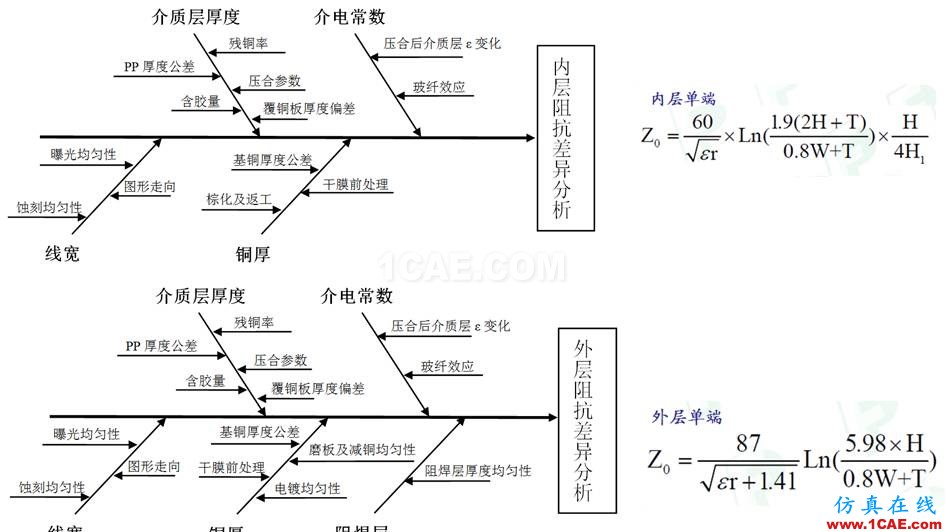

圖3 內外層阻抗影響因素魚骨圖

設計測試板,綜合分析各因素對阻抗一致性的影響強弱;

結合PCB設計制造中常見的問題,分析各因素的影響

流程設計:開料→內層圖形→壓合→鉆孔→沉銅→板鍍→外層圖形→圖形電鍍→外層蝕刻→阻焊→沉金→測試

流程設計:開料→壓合→蝕刻→測試

設計4層板,采用寬度為177.8μm的線,調節間距獲得內層殘銅率為0%~100%模塊,外層殘銅率為20%、33%和50%,完成后切片分析拼版不同位置介厚、線寬、銅厚差異,并計算其對阻抗的影響。

流程設計:開料→內層圖形→壓合→ 板鍍→ 外層干膜→ 圖形電鍍→外層蝕刻→測試

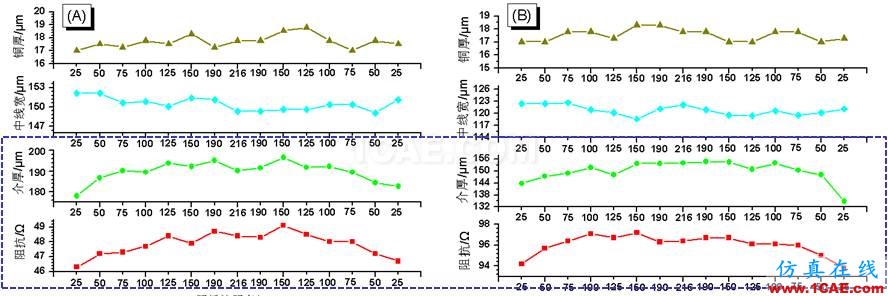

圖4 拼版不同位置阻抗及各因素實測值:(A)內層單端線(B)內層差分線

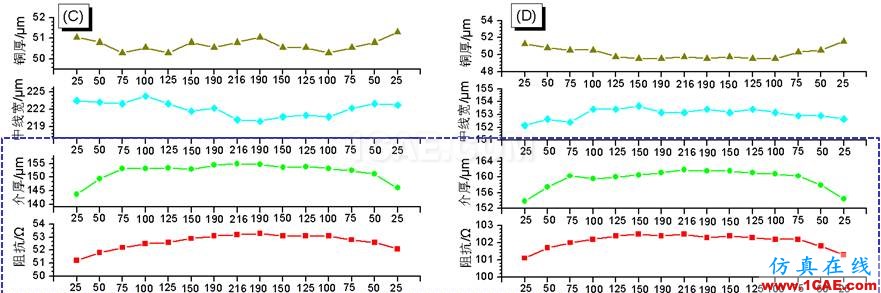

圖5 拼版不同位置阻抗及各因素實測值:(C)外層單端線(D)外層差分線

對于內、外層線路,拼版阻抗一致性的最大影響因素是介質層厚度的一致性。

介厚一致性差異源于PP填膠:

一是PP流膠差異,會導致板邊介厚偏薄;

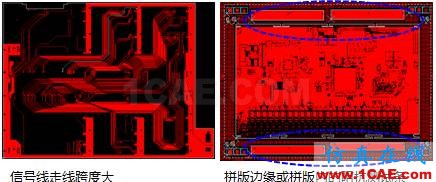

二是圖形分布不均(即殘銅率不一致),導致介厚差異

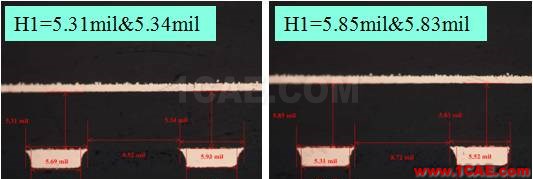

圖6 不同位置介厚情況(左圖為板邊阻抗條,右圖為圖形)

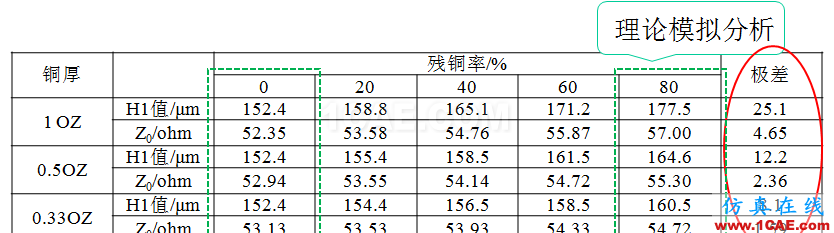

表1 殘銅率差異導致的介質層厚度及阻抗差異

注:阻抗計算模型為單端微帶線模型,W=10mil,Er=4.

板面不同位置殘銅率對介厚均勻性及阻抗控制有很大影響

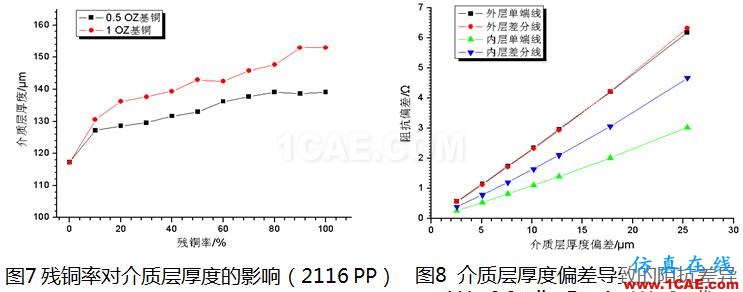

2116PP壓合后介質層厚度實測

0.5 OZ基銅:殘銅率相差20%,介厚相差約4 μm;

1 OZ基銅:殘銅率相差20%,介厚相差約7 μm。

對阻抗的影響:

外層線路:介厚相差5 μm,阻抗偏差約1~2ohm;

內層線路:介厚相差5 μm ,阻抗偏差約1ohm左右;

介厚層厚度越薄,線寬越小,殘銅率影響越大。

模擬計算:

殘銅率接近0%和80%時,外層線路阻抗差異:

0.5 OZ 基銅時相差約4.8 ohm,1 OZ基銅時相差約8 ohm。

含膠量對介厚及阻抗影響

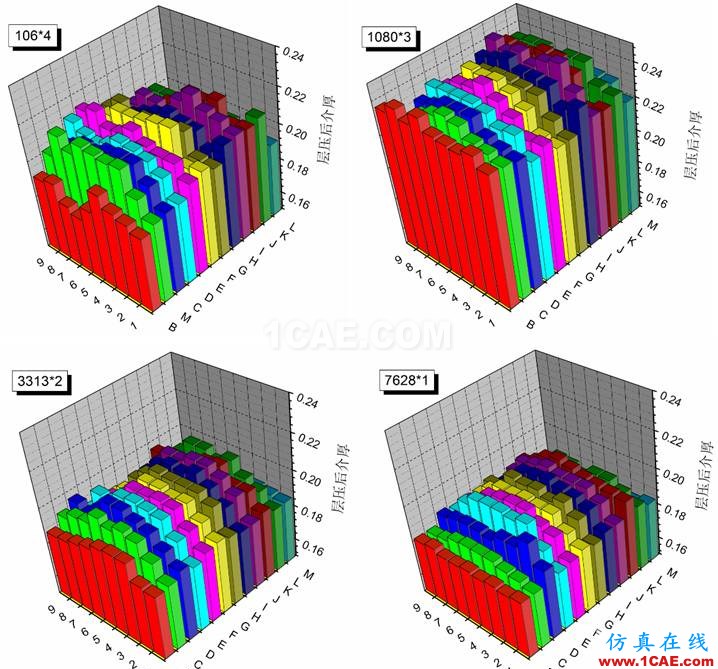

圖10 不同規格PP壓合后厚度和均勻性的三維表征

表2 壓合后各PP片厚度平均值、極差、標準偏差及COV值

不同位置介質層厚度差異:106>1080>3313>7628

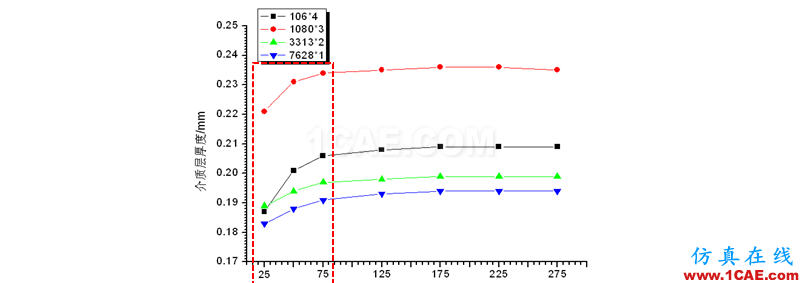

圖11 不同含膠量PP片壓合后不同位置介厚情況

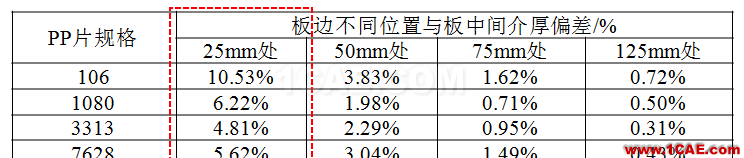

表3 板邊不同位置與板中間厚度偏差

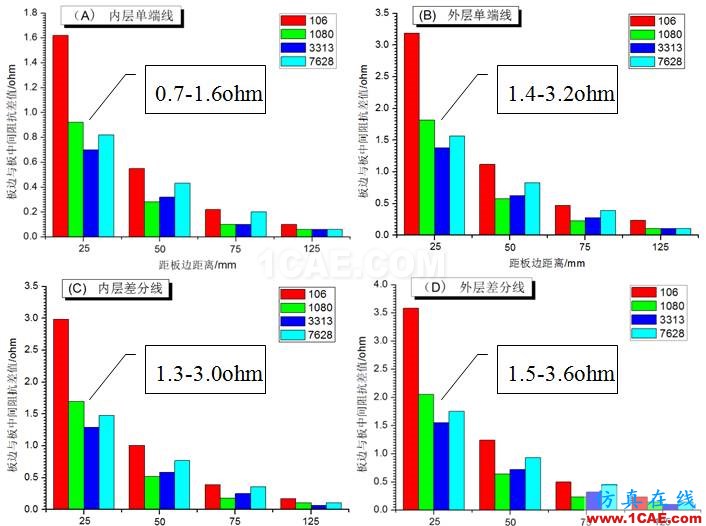

圖12 不同含膠量PP壓合后介厚差異對阻抗的影響分析

(H=5mil,Er=4,W=7mil,T=1.8mil)

介厚差異對阻抗的影響:

板邊與板中間介質層厚度差異影響:

外層阻抗線>內層阻抗線;

高含膠量的106 PP片對阻抗的影響均要明顯的大于1080、3313和7628; 當阻抗條位置距板邊大于或等于50mm時,板邊和板內阻抗差異明顯小于板邊25mm處。
