搜索ANSYS 18.0新功能 | HFSS 18.0軟件更新總結
2017-03-27 by:CAE仿真在線 來源:互聯網
ANSYS HFSS R18.0版本已于2月底推出,相對于之前版本(R17.2)有哪些改進,相信每一位使用HFSS的朋友都非常關心,本文從效率和精度兩個方面對ANSYS HFSS 18.0的改進做詳細的介紹。
網格剖分提升
HFSS求解計算過程中有大量時間在進行網格劃分,那么縮短網格劃分時間就可以大大提高效率。在18.0版本中,針對Phi和Classic網格都進行了優化,相比R17.2版本有較大的提升,如圖1所示:
圖1 mesh提升對比
求解器提升
A 相對于R17.2版本,R18.0版本對S參數矩陣計算進行了改進,計算同樣規模問題內存需求下降,求解時間降低,但可以得到同樣結果,如圖2和圖3所示:

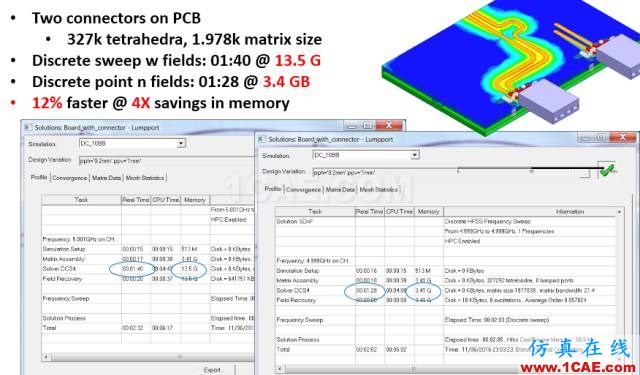

圖2 求解器提升對比

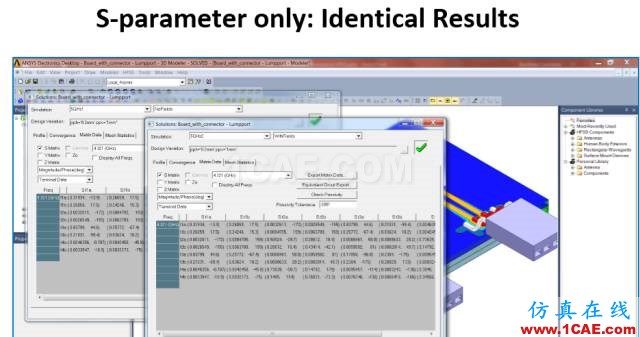

圖3 S參數計算結果對比
B 使用HPC情況,Matrix Assembly有了顯著提高,如圖4所示:

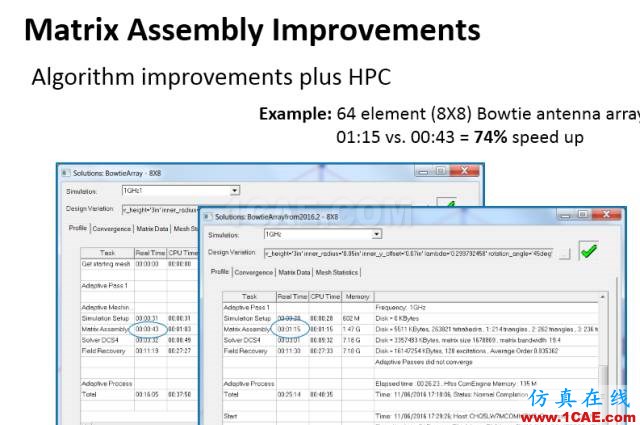

圖4 Matrix Assembly計算對比
使用HFSS,很重要的一點是對解析頻率的設置,這一頻點關系到網格的劃分精度從而影響到計算結果的精度。
對于寬頻問題,之前的解決方法是采用mesh link在不同頻點進行網格剖分,但這樣做的話會增加較大的計算量。
在R18.0版本中推出了寬帶自適應網格剖分技術(有Multi-frequency和broadband可供選擇),用戶在設置之后,軟件自動進行寬帶自適應網格剖分,相對于mesh link精度未下降,但速率有加大提升,如圖5所示:

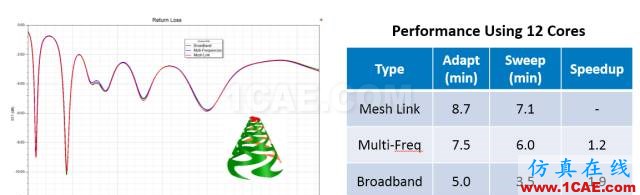

圖5 寬帶問題計算結果對比
那么對于寬帶問題,我們也可以看到單一解析頻點和BAM求解結果的區別,如圖6所示。將單一解析頻點放在低頻段,導致高頻段求解結果誤差較大。所以采用BAM方式可以很好的解決寬頻段問題,如雙頻天線、EMC問題。
圖6 單一解析頻點和BAM結果對比
