差模輻射干擾&共模輻射干擾

2017-03-28 by:CAE仿真在線來源:互聯網

輻射干擾是指電子設備產生的干擾信號通過空間耦合把干擾信號傳給另一個電網絡或電子設備。輻射干擾分為差模輻射干擾和共模輻射干擾。

差模輻射干擾

1.差模輻射的來源

差模輻射是由電路中傳送電流的導線所形成的環路產生的,這些環路相當于可產生磁場輻射的小型天線。為了限制輻射發射,必須在設計過程中對電流導線環路的尺寸和面積進行控制。

PCB的差模輻射

2.差模輻射的計算

差模輻射的情況可以用一個小型環狀天線來模擬。對于一個環路面積為,電流為的小型天線,在自由空間中距離處測量到的電場的大小表示為下式:

(1)

上式中電場強度的單位是V/m;頻率f的單位是Hz;面積A的單位是m2;電流I的單位為A;距離r的單位是m。

上式適用于自由空間中的小型環狀天線,并且在天線周圍臨近沒有任何反射物體。但是,大多數電子產品的輻射測量都是在地平面上的開闊場地上進行,而不是在所謂的自由空間進行的。過多的地面反射可能使輻射發射的測量結果便打,最大可達6dB?？紤]到這個因素,上式必須乘以修正系數2。假設所有反射的方向相同,對地面反射進行校正,(1)式重寫如下:

(2)

上式表明:差模輻射發射大小與電流、信號頻率的平方、環路面積成正比。

3.差模輻射發射頻譜包絡

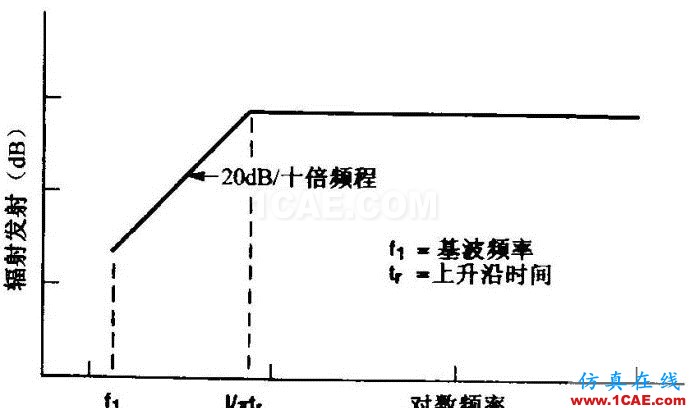

下圖給出了差模發射的頻譜包絡圖?？芍?上升時間對差模輻射的影響非常重要。信號的上升時間決定了頻譜的拐點,過了拐點之后,差模輻射發射不再隨著頻率的增大而增大。為信號上升沿時間。

所以,為了減小差模輻射發射,最重要的是盡量減小信號頻率與信號的上升沿時間。

差模輻射發射頻譜包絡

4.差模輻射發射的控制

根據上式可知,控制差模輻射發射的方法有:減小天線上的電流大小;減小電流信號的頻率或電流的諧波分量(信號上升時間);減小導線電流環路面積。

1)減小導線電流環路面積(PCB布局和多層電路板)

盡管電流環路時電路正常工作所必需的,但為了限制差模輻射發射。必須在設計過程中對環路的尺寸與面積進行控制。

減小導線電流環路面積的方法主要集中在PCB布局布線過程中。在此過程中首先需要注意的是高速時鐘信號,時鐘通常是系統中頻率最高的信號,因此所有時鐘線都應該有毗鄰的地回流線;其次是地址總線和數據總線,至少應保證每8位一組的數據導線或地址導線有一條信號回流導線(接地線)相鄰。同時,因為最低有效地址導線上的電流頻率往往最高,所以地回流導線最好靠近它來布線。

2)減小天線上的電流大小

如果接地合理,電源有去藕且布局良好,PCB上的差模輻射發射不會是主要問題。通常最主要的差模輻射來源是背板和互聯電纜。在數字系統中,背板所產生的輻射往往是最主要的差模輻射源。事實上,相關導線的長度與背板設計完成之后被忽略的差模輻射對發射的貢獻最大。

a)背板連線的屏蔽

背板應采用2層電路板或者有地層設計的多層板,這樣能夠控制背板上的信號環路面積。假如無法使用接地平面層,那么應當使用多個地回路,并且散布在背板上,不要擁擠在一起布線,以有效減小環路面積。

b)電纜的屏蔽(互聯電纜布局和屏蔽電纜)

電纜布線的主要設計目的是為信號線路提供一個緊鄰的電流返回線路,減小它們所包圍起來的環路面積。電纜按照減小輻射能力排序:同軸電纜、三芯電纜、雙絞線、扁平電纜。

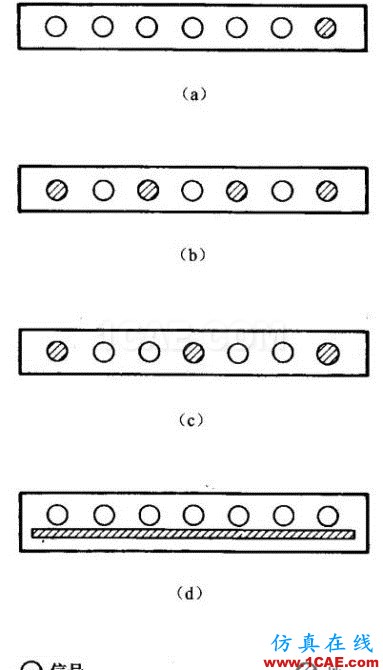

扁平電纜最好的排列方式是:地線-信號線-地線-……信號線-地線。此外還有一種有效的方法:地線-信號線-信號線-地線-信號線-信號線-地線。如下圖所示。

扁平帶狀電纜配置:(a)單根地線信號線和地線交替排列

(c)地-信號-信號-地信號線在地平面上

共模輻射干擾

1.共模輻射的來源

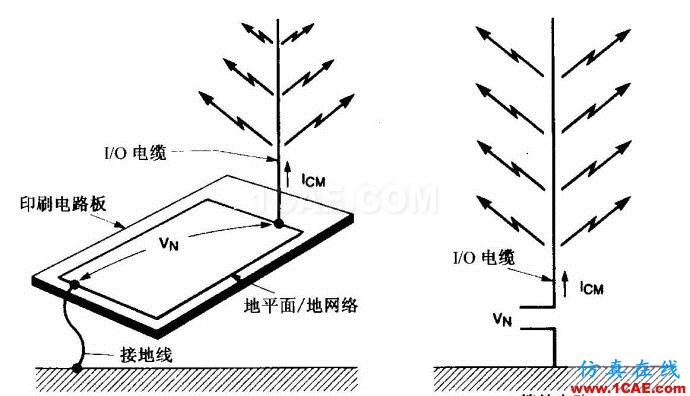

共模輻射是因電路中不需要的電壓降產生的,這種電壓降使系統的某些部件與“真正”的地之間形成一個共模電位差。一般來說,共模輻射來自于系統中的電纜。如圖所示,輻射發射的頻率由共模電勢(通常是地電壓)決定。

系統電纜的共模輻射

2.共模輻射的計算

共模發射可以模擬成一個短的(小于)單極子天線,天線由共模電壓(地電壓)驅動。對于一個地平面上的長度等于的短的單極子理想天線,在距離為的點測量到的電場強度的大小可以用下面的公式來表示:

(3)

上式中電場強度的單位是V/m;頻率f的單位是Hz;電流I的單位為A,表示的是電纜上的共模電流;長度l和距離r的單位是m。

對于非理想天線,假設某一個方向的發射最大,公式(3)可重新整理如下:

(4)

上式表明:輻射發射大小與頻率、天線長度、天線上的共模電流大小成正比。

3.共模輻射發射頻譜包絡

下圖給出了共模發射的頻譜包絡圖。隨著頻率的增大,共模輻射會逐漸減弱,所以共模發射載頻率小于時才是問題, 為信號上升沿時間。

共模輻射發射頻譜包絡

4.共模輻射與差模輻射

在產品的設計和布局階段很容易控制差模輻射。相比之下,共模輻射卻很難控制。通常,恰恰是共模輻射決定著產品的整體發射性能。

使(2)式與(4)式相等,解出差模電流與共模電流的比值,就可以算出產生大小相等的輻射場所需要的差模電流對共模電流之比,所以有:

上式中的和分別是產生同等大小輻射場所需要的差模電流與共模電流。假若電纜長度l,環路面積A,頻率f,則公式的結果等于

這個結果表明:差模電流只有比共模電流大至少3個數量級,它產生的輻射場才能等于共模電流產生的輻射場。也就是說,幾微安的共模電流就能夠產生與幾毫安差模電流產生的輻射場相等的輻射場。

5.共模輻射發射的控制

減小輻射發射大小的主要方法是限制共模電流的大小。采取下面的措施就能夠達到控制共模電流大小的目的:

使驅動天線的源電壓最小,通常是指地電壓;

提供足夠大的共模阻抗與電纜串聯,即使用所謂的共模扼流圈;

將共模電流分流到地;

電纜實施屏蔽。

1)減小共模電壓

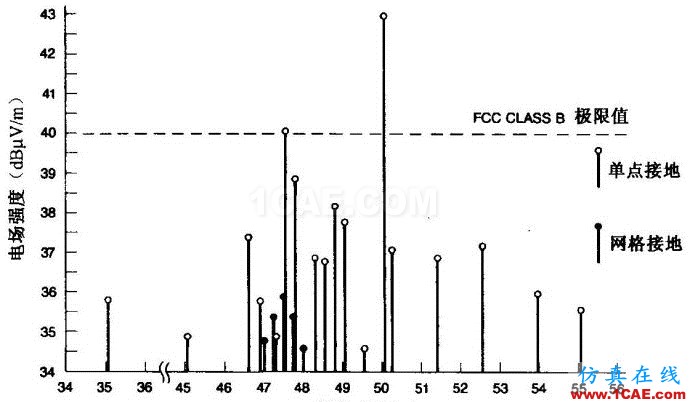

使用接地網格或接地平面減小接地系統上的電壓降是減小共模電壓的有效方法。下圖是PCB使用接地網格減小共模發射的效果參考圖。

PCB輻射發射測量結果頻譜

為設備選擇與外部大地合理連接點也有助于減小共模電壓。設備的外部接地點距離借口電纜的位置越遠,這兩點之間就越容易產生較大的共模電壓。

2)共模扼流圈

共模扼流圈普遍用于限制電纜上的共模發射,其工作特性不會影響到差模電流。由于扼流圈繞組之間寄生電容的旁路效應,共模扼流圈的效果一般不會大于20dB,典型值在6dB~12 dB之間。一般要求共模扼流圈在需要抑制的頻率范圍內至少具有100Ω~1000Ω的阻抗,小于這個范圍就很難有效了。

3)電纜的去耦

使用去藕電容將電纜上的共模電流分流到地,其使用效果取決于驅動電路的共模源阻抗。除了去耦電容之外,采用與電纜串聯的電阻或電感也能獲得減小共模電流的效果。內嵌并聯電容器或串聯電感類元件的引腳濾波型連接器也是一種用于電纜共模抑制的技術。

4)電纜的屏蔽

為了減小電纜的輻射,可以采用屏蔽電纜。

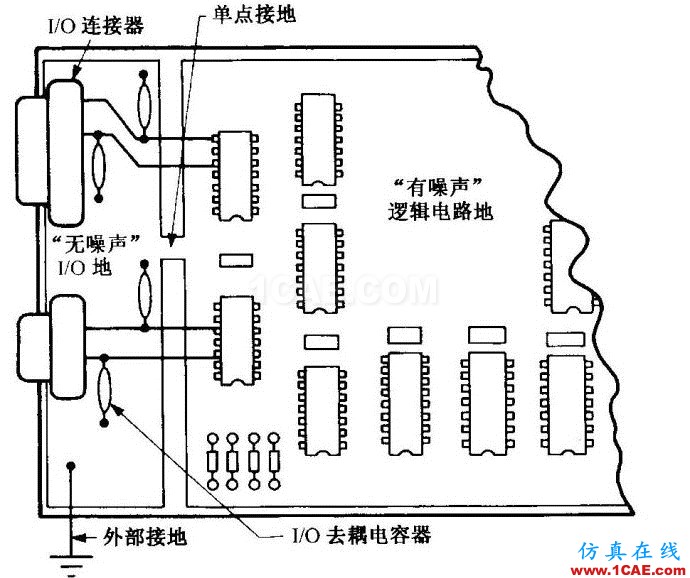

電纜的去耦和屏蔽都需要一個沒有受到數字邏輯電路噪聲污染的“干凈”的地。PCB必須采取下圖所示方式布局。
