搜索電源設計面臨的挑戰-載流業內標準知多少？
2016-12-20 by:CAE仿真在線 來源:互聯網
那就征集下大家載流設計的規范吧:允許溫升20度的情況下,外層走線,銅厚0.5oz,電鍍后為1oz,1安培電流需要多寬的走線?5安培電流需要多寬的走線?一個12mil的過孔,孔銅厚度滿足IPC 2級標準,能安全承載多少安培的電流?
其實我猜到了大家的答案一定是五花八門,并且各種數值之間差距很大。我猜到了結局,但是結局還是超出我的預料。我們來簡單整理一個表格:(表格空間有限,我們就不追求嚴謹?shù)谋磉_(dá)方式了,大家能理解就好)
看起來差距很大,那我們本期的評分該怎么辦呢?其實問出這個問題,就知道是給自己挖了一個坑,評分會變得很難。因?yàn)槠鋵?shí)很難評論誰是對是錯,保守的規則有它的適用場景,激進的規則,可能并不能被大家接受。不過回答5A電流只要60mil~90mil的那些朋友們,你們在公司的設計真的是按照這個標準來做的嗎?如果是的話,我就只能說一句:服了!^-^

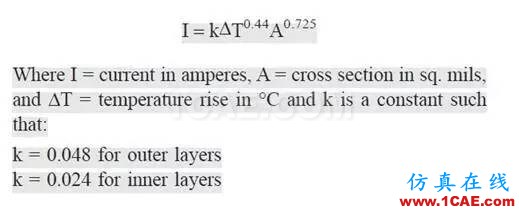

在PCB設計領域,應該很少見到這么大的理解偏差了,為什么載流方面大家的回答會差這么遠呢?這個我們在下周的話題會更詳細闡述下。今天只想說,我很欣喜看到有好些朋友引用了IPC的規范,這是一個好的習慣,可以先參考下行業的標準是怎么說的,于是就有了這個公式:
這是IPC2221A就提到的計算公式了,一些工具會基于IPC2221A的公式來進行計算,一些新的工具又會用到IPC2156的規范。比如一個后面文章會經常提及的一個免費工具Saturn,可以說是PCB設計領域的計算神器,大部分你在高速PCB設計時想計算的參數,這個工具可以說都涵蓋了。當然,計算結果怎么使用,是否合適?那是你的判斷與分析了,工具只是工具而已。
為了大家的方便,我們也提供下工具的下載鏈接,大家可以去研究研究:
http://www.edadoc.com/cn/TechnicalArticle/Show.aspx?id=1039
可以看到,在設置的時候,你可以選擇IPC-2152或者IPC2221A規范。行業規范太多,每個公司為了保留裕量,又會有不同的考量,所以最后才導致了載流在業內沒有一個統一的標準。
那么言歸正傳,本次所有答題者全部是3分,算是再次陽光普照,感謝大家的熱心參與。
(以下內容選自網友答題)
我們這里的規則是,1A電流對應40mil線寬,如果是5A電流通常會滿足200mil,一個12mil的via通常考慮承載0.5A.
@ 王發展
評分:3分
1.根據公式計算1A,在20℃時,1A走7.765mil。2. 5A線寬71.49mil。3.根據IPC2標準,溫度20℃時12mil會過孔可通過電流2.145A。
@ 龍鳳呈祥
評分:3分
我們現在一般的規則是:溫升20℃時,外層走線,1A電流要10mil線寬,5A電流需要80~90mil左右線寬,有時候條件允許的話還要考慮走線長度,布線密度,板厚,使用環境等。12mil過孔可承載1.2~1.5A以上電流。
@ 桿
評分:3分
設線長為1in,線寬均勻。1.理論值:1A需要最小線寬6.3mil(0.16mm),5A需要68.86mil(1.75mm)。12mil過孔最大能通過1.35A電流,若通過電流5A需要最少5個這樣過孔。2.實際畫圖:1A畫圖指南要求20mil(0.5mm),5A為80mil(2mm)。5A電流12/24mil過孔最少要求放8個。以前規范要求怎樣畫圖就怎樣畫,看了今天的文章和問題,才認認真真算一下,發現我們的直流壓降做的太好了。
@ 山水江南
評分:3分
很期待這期的話題,電源完整性在電路設計中占有舉足輕重的地位,所以平常設計的時候都會考慮電源路徑,及其大小,線寬載流能力,電源發熱問題!
@ 李琴
評分:3分
允許溫升20度的情況下,外層走線,銅厚0.5oz,電鍍后為1oz,1安培電流根據公式計算需要8mil的走線,5安培電流需要72mil的走線,一個12mil的過孔,孔銅厚度滿足IPC 2級標準,能安全承載2安培左右的電流,但是實際設計過程中一般會考慮余量,有空間的前提下會加粗線寬和多大過孔。
@ 王發展
評分:3分
在此條件下,表層大概10mil走1A,60-70mil走5A, 實際上走線或鋪銅會適當放大。對于過孔,一般經驗20mil過1A, 所以12mil大約過600mA.
@ 愿
評分:3分
1,1安培電流需要至少20mil的走線寬度; 2,5安培電流需要200mil的走線寬度; 3,12mil的過孔,孔銅厚度大概17um,大概通流0.6A;
@ hk
評分:3分
1,1A電流需要8mil;2,5A電流需要72mil。實際工作中,我一般都是按照2-3倍要求進行設計,因?yàn)檫€有其它器件溫度影響; 3,12mil過孔,18個um,可承載0.5A以上電流,實際工作中不允許單過孔過電源銅皮,主要考慮阻抗和可靠性。
@ 大海象
評分:3分
1.1mm.2.5mm.3.0.5A。以上這些事平時畫板時最保守德做法。實際比這些數值線寬再窄一些也能滿足。過孔的過流也要大些。而且線寬與電源線的長度也有關系。
@ 王萍
評分:3分
根據公式可以得出通過1安培之至少要8mil以上線寬,5安培需要60mil以上線寬。12mil過孔可以承受600毫安。所有的還要5看溫度,表層或者內電層,同時和電源要求和線長有關
@ zhl
評分:3分
表層一般是內層的二分之一倍線寬。我認為線的寬與長成比例關系,因?yàn)樵诘刃е绷麟娮璨蛔兊那闆r下,越長距離,需要越寬走線。電源從source到sink的過程中,等效電阻會發熱,sink電壓會降低?；氐絾栴}:10mil過1A,50mi過5A,12mil的孔在ipc2級標準,壁厚約為表層的二分之一,所以大約能過900mA(公式:12*3.14/2再保留一半的余量,除以二)
@ 海鷗
評分:3分
遇到的電源問題有:1.紋波過大的時候,硬件只知道加電容,加了又不見好;2.在有限的PCB空間里,硬件總想把電流“夸大”,過設計嚴重;3.空間有限的情況下,電感下面不讓走線(已隔了地平面);4.電源模塊到底是集中PCB板的一塊區域好,還是分散在各個區域靠近負載芯片好?5.有太多磁珠分隔同一個芯片,同電壓不同模塊的電源引腳,造成電源平面不好分割
@ 海鷗
評分:3分
表層20mil/1A,內層40mil/1A,過孔10/20
@ 學柯
評分:3分
1,根據IPC文檔,電路板的溫升△T,導線的橫截面積A(=銅箔厚度×線寬)和電流I之間存在一下關系,I=k×△T∧0.44×A∧0.725,其中系數K是一條曲線,PCB板內層走線和外層(散熱快)走線K值差別很大,K近似一條直線,簡單起見,室溫25℃時取外層走線K為0.048,由此可計算得1A電流需要約0.19mm寬的走線,約7.6mil,5A需要1.72mm,約68.8mil寬的走線。實際上線寬的取值還需要考慮線長,線長過長時,輸出3.3v到了負載可能變成了3.2,由此消耗在線長的功耗會很大。2,12mil過孔,即0.3mm,約能安全承載0.505A電流
@ 小葉紫檀
評分:3分
表層散熱能力強,所以10mil/inch過1A,60mil/inch過5A.(特別說明,線寬與長度有關,越長的走線距離走線需要越寬的走線,其本質是電源走線所等效的電阻在電流流過時,會產生功耗和壓降,p=R·I^2,U1=U0-R·I,功耗會轉換成熱)生12mil在ipc2級標準大約孔壁厚18um至20um,大約能過600mA
@ Ben
評分:3分
我的設計規則:1安培需要20mil的寬度即可保證通流;5安培需要100mil的寬度即可保證通流;當然如果考慮直流壓降需要根據走線情況適當加寬。一個12mil的通孔過孔可以通流3安培評估。
@ 楊勇
評分:3分
根據IPC的計算公式,外層1oz銅厚,允許溫升20℃,1A電流需要7.8mil左右線寬,5A電流需要72mil線寬。12mil過孔可承載1A以上電流(參考銅箔的計算公式,按照內層銅箔,溫升20℃計算)
@ 絕對零度
評分:3分
1.20mil; 2.100mil; 3.1.5A
@ Unbox
評分:3分
寫下自己的設計習慣吧,答案分別是 40MIL,200MIL,1A
@ GFY
評分:3分
1安培電流需要0.9mm的走線。5安培電流需要5mm的走線。一個12mil的過孔,孔銅厚度滿足IPC 2級標準,能安全承載0.96安培的電流
@ 涌
評分:3分
在題中條件下1安培需要約15mil寬走線,設計中應考慮余量建議20mil以上。5安培需要約150mil,設計中建議200mil以上。12mil的過孔,能承受約超過1A的電流,設計中保守點建議按照700mA估算。這是我個人平時的做法
@ Jamie
評分:3分
一般1Amp 40mil已經是老規則了,而且過于經驗和保守 I=KT^(0.44)A^(0.75) K為修正系數,在外層時取0.048 T為最大溫升,單位為攝氏度,這里取20℃ A為覆銅截面積,單位為平方MIL I為容許的最大電流,單位為安培 1oz銅為0.035mm,得出1A電流需要10mil寬的走線,5A電流需要72mil寬走線 IPC 2級標準,孔徑12mil,孔壁銅厚25um,溫升20度,能安全承載2.5安培的電流
@ Lee
評分:3分
1安培電流需要8mil走線以上的走線。5安培電流需要70mil 以上的走線。一個12mil的過孔,孔銅厚度滿足IPC 2級標準,能安全承載1.9安培的電流。
@ 李琴
評分:3分
外層1oz銅厚,允許溫升20℃,1A電流需要7.8mil左右線寬,5A電流需要72mil線寬。12mil過孔可承載1A
@ Jasen
評分:3分
根據允許最大電流經驗公式I=K×△T∧0.44×A∧0.725,系數K一般在外層取0.048,內層取0.024。 問題1中的所需銅皮寬度約為10mil,問題2中銅皮約為85mil。而實際設計時,常會按照兩倍以上的寬度值來走線。 一個12mil過孔,經驗中載流允許約為0.5A。
@ ly
評分:3分
