最牛手機天線方案誕生

2016-11-01 by:CAE仿真在線來源:互聯網

深圳漢陽天線設計有限公司面對高端移動終端產品市場,從事天線產品的設計與開發。公司研發團隊擁有博士后1名,博士1名,碩士數名,本科數名。經多年研發積累,開創出一套國際領先的天線設計理念——手機地線輻射技術,獲得技術專利6項,被國際權威期刊雜志收錄的SCI論文15篇。

基于移動產品地線輻射理論,在金屬材質的手機天線開發領域處于國際領先地位,并在呈連續性特征的全金屬邊框手機構造中找到天線的輻射方案,填補國際手機天線技術空白

呈連續性特征的全金屬邊框手機的主要優點:

1.結構堅實,為打造超薄手機提供解決方案,使其結構更加結實,不易變形

2.簡化繁雜的金屬加工工藝,提高產能

3.節省金屬加工耗材的使用,降低成本以地線輻射為主導的設計代替?zhèn)鹘y(tǒng)的天線生產,降低污染。最牛手機天線方案誕生HFSS結果圖片1

手機支持的頻段越來越多,天線設計就越考驗硬件設計(HW)工程師們的智慧和經驗,天線必須離電池遠,并且附近不能有金屬器件。
可以說為了兼顧天線的設計,ID設計和MD設計都要為硬件設計(HW)的天線設計讓路,明顯的例子就是iPhone 6/Plus上備受吐槽的天線條,這就是為了兼顧信號問題所做的妥協。

最牛手機天線方案誕生HFSS結果圖片2 目前iphone6結構圖最牛手機天線方案誕生HFSS結果圖片3

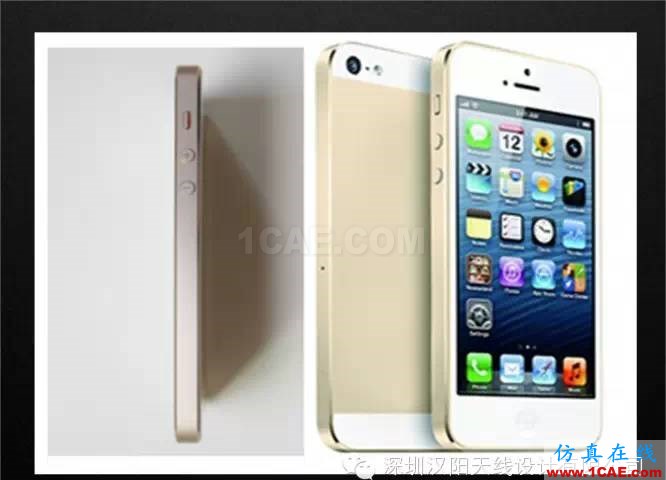

采用地線輻射技術設計的iphone6將會是這樣。新的地線輻射技術可以就可以解決iPhone6彎曲門,使其更加堅固、完美,質感,結實。而且可以做的更薄。

最牛手機天線方案誕生HFSS結果圖片4

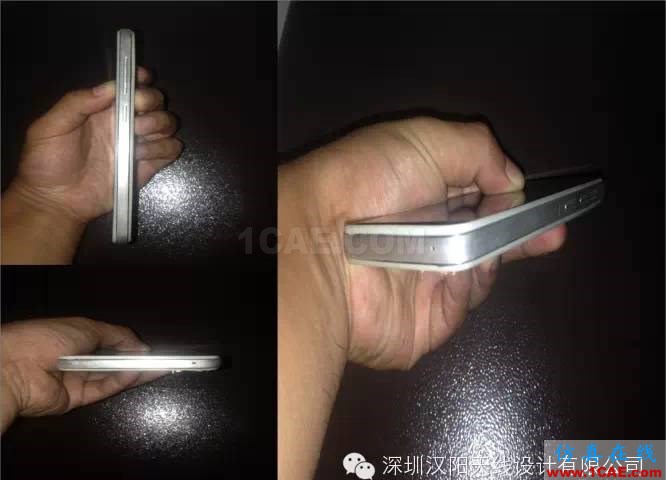

此圖是深圳漢陽天線設計有限公司最新調試的全金屬邊框手機,機身360度無斷縫一體邊框,支持5模13頻,且各項天線性能測試都已完全達標。這種結構的手機在目前手機市場非常罕見,若哪家手機公司量產一部此類型的手機必將成為行業的焦點。

目前市面上的金屬邊框手機仍采用最傳統的技術調試,為了使手機天線實現信號輻射,不得不在本是一根完整的金屬邊框上開幾條縫隙,犧牲了環保、增加了成本、減少了良率和美觀等指標。由此可見,采用地線輻射技術的全金屬邊框(無斷縫)的手機結構,必將受到各大手機廠商的青睞。

地線輻射技術原理:

最牛手機天線方案誕生HFSS仿真分析圖片5

經研究發現,大部分移動終端產品的地電位金屬板都是一個共振體,而且這個共振體潛在的電磁場能量輻射能力會比任何一個單獨的天線實體強很多,甚至比外置天線所能輻射的能量還要高。

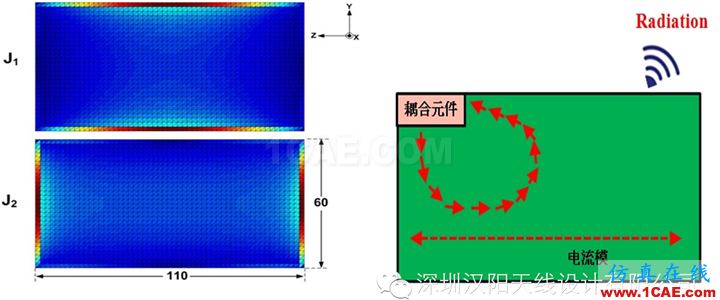

圖1是利用MATLAB仿真軟件計算的電流在金屬板上的分布圖,明顯顯示在它的z軸和y軸上出現了兩個不同電流共振模。如何才能最大化的激發這個金屬板上的電流共振模呢?

圖2是漢陽團隊新研發的一種極為有效的天線饋電方法,就是在金屬板上利用一個很小的區域設計一個耦合共振體,這個共振體包括一組電容和電感的有效組合,這個耦合共振體在金屬板上產生的電流回流將最大化的激發金屬板上的電流共振模,從而提高信號的輻射性能。

目前采用地線輻射技術已成功量產的案例:

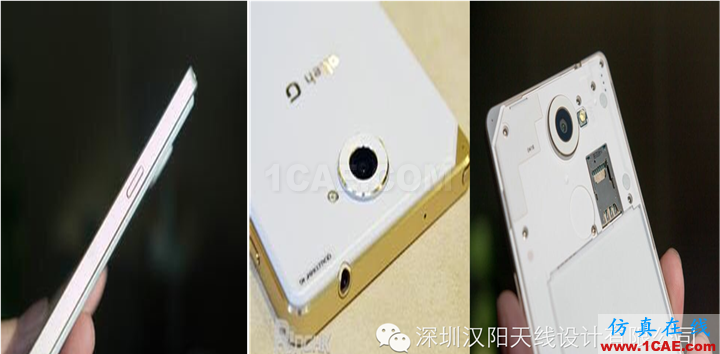

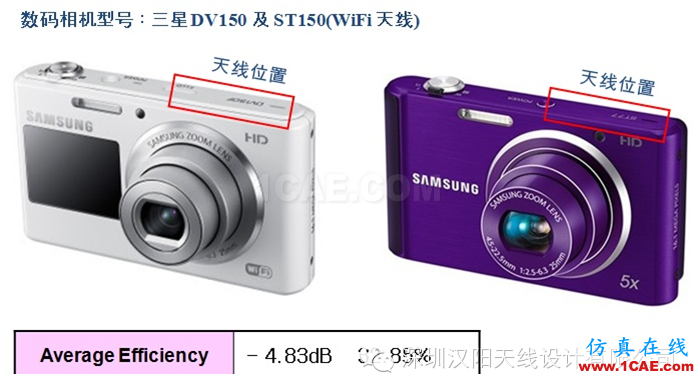

iron2韓國泛泰出品,全金屬邊框,3模7頻。最牛手機天線方案誕生HFSS仿真分析圖片6 且此技術還可應用到各種金屬材質的移動產品中,如下兩款相機的wifi 最牛手機天線方案誕生HFSS仿真分析圖片7

公司創始人介紹:
最牛手機天線方案誕生HFSS分析圖片8 劉揚 33歲畢業于韓國漢陽大學 博士韓國漢陽大學微波工學實驗室博士,為三星電子,LG電子,Pantech電子設計過多款手機天線,藍牙耳機天線,數碼相機天線等無線通訊設備,并成功量產。博士在讀期間,兼任三星電子數碼影像事業部天線技術顧問。博士畢業后,任職漢陽大學博士后兼研究教授一年,同期,在中國創辦漢陽天線設計有限公司,帶領團隊成功研發出全金屬結構手機天線,填補國際手機技術空白。
